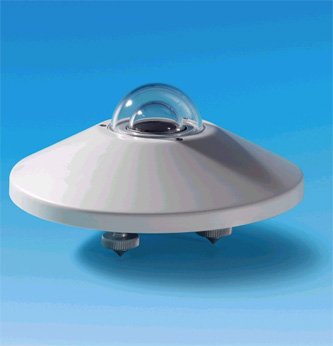

Pyranometr LP PYRA 02

Kategoria: Pyranometry (promieniowanie całkowite, rozproszone i odbite)
Nr kat.: LP PYRA 02
− +
Pyranometr pierwszej klasy (B) wg ISO9060.
Spełnia wymagania Światowej Organizacji Meteorologicznej (WMO).
Dołączony Certyfikat Kalibracji. Pyranometr zamocowany w płaszczyźnie poziomej mierzy promieniowanie całkowite (suma bezpośredniego i rozproszonego). Ten sam pyranometr zainstalowany na systemie nadążnym oprócz promieniowania całkowitego mierzy część promieniowania odbitego. Pyranometr z taśmą ocieniającą mierzy promieniowanie rozproszone.
Zakres pomiarowy: ±2000W/m2lp_pyra02_1 w opcji ±4000W/m2
  • Czułość: 10µV/(W/m2)
  • Zakres spektralny: 350...2800nm
  • Stała czasowa: Impedancja: 33...45Ω
  • Temperatura pracy: -40...80°C
  • Masa: 0.9kg
  • Długość kabla: 5 lub 10m

W komplecie: tarcza ocieniająca, 2 wkładki osuszające, torebka silikażelu, certyfikat kalibracji.

Parametry wg ISO9060:

  • Offset przy 200W/m2: ±15W/m2
  • Offset przy 5K/h: ±4W/m2
  • Stabilność roczna: ±1.5%
  • Nieliniowość: ±1%
  • Błąd kierunkowy: ±18W/m2
  • Selektywność spektralna: ±5%
  • Wpływ temperatury: ±4%
  • Wpływ położenia: ±2%

Dostępne są 4 wersje wykonania:

  • z wyjściem mV - LP PYRA 02
  • z wbudownanym przetwornikiem 4...20mA (AC) - LP PYRA 02 AC
  • z wbudownanym przetwornikiem 0...10V (AV) w opcji 0...1/5V - LP PYRA 02 AV
  • z wyjściem cyfrowym RS485 - LP PYRA 02S

W komplecie: dysk ocieniający, kartridż z silikażelem, poziomiczka, Raport Kalibracji, wtyczka

Do odczytu danych można wykorzystać np. przenośny rejestrator 4 kanałowy z pamięcią model MultiLogger M1200 firmy Comet - mający do wyboru wejście ± 18mV lub -60...+140mV z możliwością przeliczenia napięcia na W/m2

 multilogger LPpyra03 1

Uchwyty montażowe pyranometrów:

podstawy pyranometrów

Wersje wykonania pyranometrów serii LP PYRA02:

  1. LPPYRA02: Pyranometr klasy B zgodnie z ISO9060: 2018. Sygnał wyjściowy µV/Wm-2. Pyranometr dostarczany jest z urządzeniem poziomującym, dyskiem osłaniającym i raportem kalibracji. Na życzenie kabel CPM12AA4….
  2. LPPYRA02AC: Pyranometr klasy B zgodnie z ISO9060: 2018. Zakres pomiarowy  0 ÷ 2000W/m2. Pyranometr dostarczany jest z urządzeniem poziomującym dyskiem osłaniającym i raportem kalibracji. Pyranometr zintegrowany z przetwornikiem 4… 20mA. Zasilanie 10… 30VDC. Na życzenie kabel CPM12AA4….
  3. LPPYRA02AC4: Pyranometr klasy B zgodnie z ISO9060: 2018. Zakres pomiarowy  0 ÷ 4000W/m2. Pyranometr dostarczany jest z urządzeniem poziomującym, dyskiem osłaniającym i raportem kalibracji. Pyranometr zintegrowany z przetwornikiem 4… 20mA. Zasilanie 10… 30VDC. Na życzenie kabel CPM12AA4….
  4. LPPYRA02AV: Pyranometr klasy B zgodnie z ISO9060: 2018. Zakres pomiarowy  0 ÷ 2000W/m2. Pyranometr dostarczany jest z urządzeniem poziomującym, dyskiem osłaniającym i raportem kalibracji. Pyranometr zintegrowany z przetwornikiem 0…1, 0…5 lub 0…10V. Zasilanie 10… 30VDC (15…30VDC dla wyjścia 0…10V). Na życzenie kabel CPM12AA4….
  5. LPPYRA02AV: Pyranometr klasy B zgodnie z ISO9060: 2018. Zakres pomiarowy  0 ÷ 4000W/m2. Pyranometr dostarczany jest z urządzeniem poziomującym, dyskiem osłaniającym i raportem kalibracji. Pyranometr zintegrowany z przetwornikiem 0…1, 0…5 lub 0…10V. Zasilanie 10… 30VDC (15…30VDC dla wyjścia 0…10V). Na życzenie kabel CPM12AA4….
  6. LPPYRA02S: Pyranometr klasy B zgodnie z ISO9060: 2018. Pyranometr dostarczany jest z urządzeniem poziomującym, dyskiem osłaniającym i raportem kalibracji. Pyranometr zintegrowany z przetwornikiem RS485 (Modbus RTU). Zasilanie 5… 30VDC. Na życzenie kabel CPM12-8D….
  7. LPPYRA02S12: Pyranometr klasy B zgodnie z ISO9060: 2018. Pyranometr dostarczany jest z urządzeniem poziomującym, dyskiem osłaniającym i raportem kalibracji. Pyranometr zintegrowany z przetwornikiem SDI12. Zasilanie 75… 30VDC. Na życzenie kabel CPM12-8D….

Do pobrania:

acr Karta katalogowa: Pyranometry LPPYRA 02 | 03 | 12
