Rejestrator przepływu FP4

Kategoria: Miernik tablicowy z pamięcią FP-400
Nr kat.: Rejestrator FP4
− +
Nowoczesny, uniwersalny i precyzyjny licznik przepływu z wewnętrzną rejestracją danych. Wyposażeny w dwa wejścia analogowe (RTD, 4-20mA, 0-10V) oraz dwa wejścia typu PULS (pomiar częstotliwości, zliczanie impulsów, śledzenie i rejestracja sygnału binarnego). Umożliwia pomiar przepływu oraz innych wielkości tj. temperatura czy wilgotność. Dodatkowo FP4 posiada dwa kanały matematyczne oraz po dwa liczniki przypisywane dla każdego z sześciu dostępnych kanałów. Wszystkie te funkcje i udogodnienia zawarto w niewielkim urządzeniu z 4” kolorowym dotykowym wyświetlaczem.

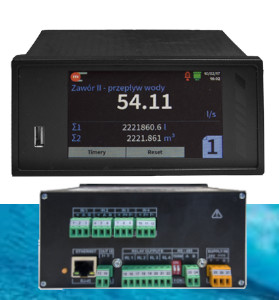

Programowalny licznik przepływu z elektroniczną rejestracją wynikówFP4 miernik przepływu

• 2 wejścia analogowe
• 2 wejścia typu PULS
• 2 kanały obliczeniowe
• 1 wyjście analogowe 4-20mA
• 4 półprzewodnikowe wyjścia przekaźnikowe
• Port USB na płycie czołowej
• Port RS-485 (protokół Modbus RTU)
• Port Ethernet (protokół Modbus TCP, serwer www)
• Wewnętrzna pamięć danych 2 GB
• 2 wejścia analogowe współpracujące z przetwornikami z wyjściem w standardzie pętli prądowej 4-20mA lub 0-20mA
   Czujnikami RTD (Pt100, Pt200, Pt500, Pt1000 itd.)
   Przetwornikami z wyjściem rezystancyjnym w zakresie 0...5000Ω
• Przetwornikami z wyjściem napięciowym w zakresie -1 V...+1V oraz -10V...+10V
• 2 wejścia typu PULS

• Pomiar częstotliwości w zakresie 0,001 Hz do 10 kHz
• Zliczanie impulsów
• Śledzenie i rejestrację sygnału binarnego (zwarcie lub rozwarcie)

Wyjście analogowe

• Retransmisja wartości jednego z kanałów w postaci prądu 4-20mA

Liczniki

• Dla każdego kanału skonfigurowanego do pomiaru przepływu dostępne są dwa liczniki przepływu
• Liczniki mogą być zerowany manualnie lub mogą pracować w trybie automatycznego zerowania co dobę, co tydzień lub co miesiąc
• Liczniki T1 oraz T2 zliczające czas pracy liczników 4 wyjścia przekaźnikowe, progi alarmowo-sterujące
• 4 półprzewodnikowe przekaźniki wyjściowe o obciążalności 0,1 A / 60 V
• 2 progi alarmowe dla każdego wejścia i każdej wartości obliczanej

Archiwizacja

• Zapis do wewnętrznej pamięci o pojemności 2GB, lokalny dostęp do zebranych danych przez port USB na płycie czołowej
• Częstość zapisu dla wartości bieżących, od 2 s do 24 h; możliwość zdefiniowania dwóch częstości zapisu przełączanych po przekroczeniu wybranych progów alarmowych
• Częstość zapisu dla liczników, od 1 min do 24h

Zastosowanie

Liczniki przepływu znajdują zastosowanie w wielu gałęziach przemysłu, w elektrowniach i elektrociepłowniach, przemyśle hutniczym, spożywczym, chemicznym, drzewno-papierniczym itp. Przykładowe zastawanie urządzenia do m.in.: pomiaru przepływu i ciśnienia sieci sprężonego powietrza do analizy poboru powietrza przez poszczególne obszary produkcyjne.



Dane techniczne:

Płyta czołowa
Typ wyświetlacza

LCD TFT 4” 800 px X 480 px podświetlanie LED
Klawiatura panel dotykowy rezystancyjny
Wejścia
Ilość wejść

2 analogowe 0/4-20mA / RTD / U (typ wejścia konfigurowany za pomocą jumpera wewnątrz urządzenia)
2 typu PULS
Separacja galwaniczna od pozostałych obwodów Funkcjonalna, 250 VAC
Wejście typu 0/4-20mA
Zakres pomiaru 0 ÷ 22 mA
Zasilanie przetwornika z przyrządu 24 VDC (+10/-20%), 24 mA (z ograniczeniem prądowym bezpiecznikiem polimerowym)
Wejście typu RTD/R
Typ czujnika czujniki wg. tabeli zawartej w karcie katalogowej (np. Pt100, Pt500), rezystancyjny
Sposób podłączenia czujnika 2-przewodowo
Wejście U (±1 V / ±10 V)
Typ wejścia Napięciowy liniowy
Zakres mierzonego napięcia - 1 V do +1 V lub -10 V do +10V
Wejścia PULS
Funkcje

Pomiar częstotliwości
Zliczanie impulsów
Detekcja stanów
Wyjścia dwustanowe
Ilość wyjść 4
Typ wyjść Przekaźniki półprzewodnikowe
Wyjścia analogowe 4-20mA
Sygnał wyjściowy 4-20 mA
Separacja galwaniczna od napięcia zasilania Funkcjonalna, 250 VAC
Port szeregowy RS-485
Maksymalne obciążenie 32 odbiorniki / nadajniki
Maksymalna długość linii 1200 m
Protokół transmisji

ASCII
Modbus RTU
Prędkość transmisji 1.2, 2.4, 9.6, 19.2, 115.2, 230.4 kbps
Kontrola parzystości Even, Odd, None
Ramka 1 bit startu, 8 bitów danych, 1 bit stopu
  ETHERNET
Protokół transmisji Modbus TCP, ICMP (ping), DHCP Server, http server
Interfejs 100BaseT Ethernet
USB
Wersja

USB 2.0
System zapisu Format plików FAT16
Zasilanie
Napięcie zasilania

24 V AC (+10% / -20%)
20 ... 30V DC (biegunowość obojętna)
Moc pobierana Max 6 W (typowo 4 W)
Warunki środowiskowe
Temperatura pracy 0 .. +50° C
Wilgotność 5 .. 95% (bez kondensacji)
Stopień ochrony od strony płyty czołowej IP30
Stopień ochrony od strony płyty tylnej IP30
Temperatura przechowywania -30 .. +70° C
Stopień zanieczyszczenia PD2
EMC

EMC Directive 2014/30/UE
EN 61326-1:2013 Tabela 2 (odporność)
EN 55011:2009+A1:2010 Klasa A (emisja)
RoHS RoHS Directive 2011/65/EU
WYMIARY MECHANICZNE – OBUDOWA
Typ obudowy Do zabudowy tablicowej, tworzywo niepalne „Noryl”
Wymiary (wys. X szer. X gł.) 72mm X 144mm X 127mm
Wymiary wycięcia w panelu 138+1mm X 68+0,7mm

Pełna dokumentacja techniczna dostępna jest w karcie katalogowej produktu, którą można znaleźć w zakładce "Do pobrania".
