Seria osobistych pompek dozymetrii indywidualnej do pobierania próbek: Casella Apex2 z doskonałą wydajnością w swojej klasie. Wszystkie modele są iskrobezpieczne do użytku w atmosferze wybuchowej. Umożliwiają też połączenie się z oprogramowaniem mobilnym Airwave® w celu łatwego przesyłu danych bezpośrednio do laptopa. W ofercie Casella Apex2 znajdują się 3 modele o różnych funkcjach wymienionych poniżej. Osobiste pompy do pobierania próbek można nabyć jako pojedyncze urządzenia lub w zestawach z 5-drożną stacją dokującą i innymi popularnymi akcesoriami.
Niezależnie od używanego nośnika, możesz mieć pewność, że Apex2 ma siłę ssącą odpowiednią aby obsłużyć każdy osobisty system monitorowania. Zoptymalizowana przy przepływie około 2l/min, przy którym wykonuje się większość pomiarów higieny pracy, Casella Apex2 ma wyjątkową zdolność niwelacji oporów powietrza na elemencie pomiarowym. Dzięki smukłej, lekkiej i ergonomicznej konstrukcji pompa jest dyskretna dla użytkownika. Solidny klips oraz zdejmowana gumowa osłona pompki aspiracyjnej dodatkowo rozszerzają jej funkcjonalność.
Aspiratory do pobierania próbek powietrza przeznaczone są do analizy różnych parametrów takich jak pomiar stężenia różnego rodzaju związków chemicznych, cząstek stałych, aerozoli, pyłów, zanieczyszczeń organicznych i nieorganicznych i innych składników obecnych w powietrzu. Aspiratory często wykorzystuje się w monitorowaniu jakości powietrza w badaniach naukowych, do oceny skutków oddziaływania przemysłu na środowisko pracy oraz w kontroli jakości w przemyśle. Podstawą pracy pompek aspiracyjnych jest pobór próbek powietrza przez specjalnie zaprojektowane końcówki lub filtry powietrza. Powietrze zasysane jest rurą ssącą do zewnętrznego zbiornika lub pojemnika, gdzie są przechowywane albo też poddawane dalszej analizie. Niektóre aspiratory posiadają różne typy filtrów lub separatorów, które pozwalają na selektywne pobieranie określonych frakcji zanieczyszczeń.
Aspiratory przeznaczone są do pobierania gazów, pyłów zawieszonych, aerozoli, zanieczyszczeń chemicznych i biologicznych oraz innych. Istnieją również specjalne aspiratory przeznaczone do pobierania próbek powietrza w różnych warunkach atmosferycznych oraz z kompensacją zmian ciśnienia barometrycznego. Pobrane próbki powietrza z substancjami osadzającymi się na np. węglu aktywnym lub żelu krzemionkowym poddaje się następnie analizie w laboratorium w celu określenia składu chemicznego, stężenia zanieczyszczeń, identyfikacji substancji toksycznych oraz oceny jakości powietrza. Wyniki analiz są podstawą do reagowania dotyczącego środowiska, opracowywania strategii ochrony powietrza, oraz monitorowania skutków emisji przemysłowych i innych źródeł zanieczyszczeń.

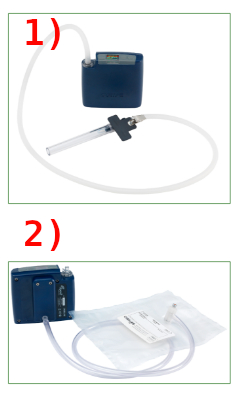

Po lewej przykładowe aplikacje:
1) Pobieranie próbek za pomocą rurki sorbentowej
- Nadaje się do pobierania próbek za pomocą rurki sorbentowej.
- Możliwość ustawienia określonego ciśnienia.
- Umożliwia pobieranie próbek z wielu rurek.
- Tryb poboru przy stałym ciśnieniu (dla wersji aspiratorów Plus i Pro).
2) Napełnianie worka
- Złącze Luer jest dostarczane wraz z pompą.
- Ustaw pompę na najniższą prędkość przepływu (0,8 l/min) i uruchom ją.
- Worek zostanie napełniony, a pompa automatycznie się zatrzyma.

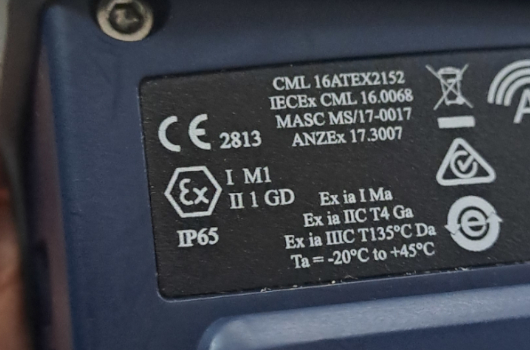

Wszystkie modele Apex2 posiadają cechę iskrobezpieczeństwa (IECEx).
Przeznaczone są do pracy na ziemi oraz w kopalniach: Grupa dla kopalni: I i pozostałych II . Ochrona dla kopalni bardzo wysoka M1 oraz dla pozostałych II1 również ochrona bardzo wysoka
Apex2 został zaprojektowany specjalnie do użytku w obszarach zagrożonych wybuchem w strefie gazowej i pyłowej również w kopalniach. W przemyśle naftowym i gazowym, petrochemicznym i farmaceutycznym, a także nadaje się do użytku w przemyśle wydobywczym.
- Ex ia I M1 - dla kopalni
- Ex ia II 1 GD - dla pozostałych
- Ex ia IIC T4 Ga
- Ex ia IIIC T135°C Da (Ta = -20°C do +45°C)
- Wyjątkowa wydajność
- Smukła, ergonomiczna konstrukcja
- Prosta obsługa
- Czujnik pracy
- Bardzo długa żywotność baterii
- Wszystkie modele iskrobezpieczne

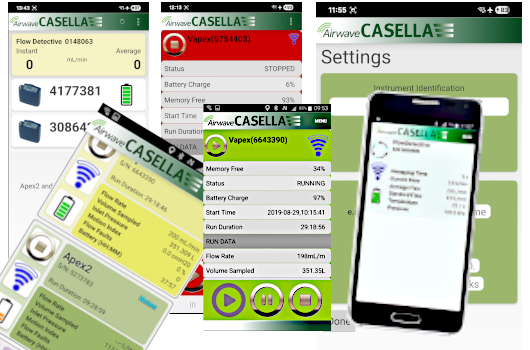

Aspiratory APEX2 w wersji z komunikacją bluetooth mogą współpracować z darmową aplikacją Casella Airwave. Aplikacja obsługuje całą gamę urządzeń firmy Casella przeznaczonych dla pomiarów w miejscu pracy w zakresie monitorowania narażenia zawodowego. Aplikacja Airwave jest kompatybilna z urządzeniami Casella obsługującymi technologię Bluetooth.
Pozostałe
- Zakres niskiego przepływu od 5 do 500ml/min
- Zakres wysokiego przepływu od 500 do 5000ml/min
- Kolorowy wyświetlacz OLED
- Automatyczna korekta temperatury i ciśnienia barometrycznego
- Wskaźnik stanu pompy
- Automatyczny restart po awarii
- Funkcja blokady użytkownika
- Zgodność z normą ISO 13137
- Timer opóźnienia startu
- Komunikaty o błędach
- Stopień ochrony IP65
- Bateria litowo-jonowa o żywotności ponad 9 godzin
- Najwyższa wydajność w swojej klasie
- Łączność Bluetooth® i aplikacja Airwave App® (wybrane model)
- Prosta obsługa
- Łatwe raportowanie danych
- Wszystkie modele iskrobezpieczne
Wybór odpowiedniego modelu:
| Apex2 | Standard | Plus | Pro |
| Certyfikat iskrobezpieczeństwa Atex | + | + | + |
| Czujnik pracy | + | + | + |
| Bluetooth | + | + | |
| Połączenie z PC | + | + | |
| Czujnik ciśnienia na wejściu | + | + | |
| Pomiar czasu pracy | + | + | |
| W pełni programowalny czasomierz | + | ||
| Zapis przepływu i pracy | + |
Specyfikacja
| Cechy | |
|---|---|
| Zakres przepływu [ml/min] | 800 ... 5000 |
| Dolny zakres z adapterem [ml/min] | 5 ... 500 (wymaga adaptera) |
| Kontrola przepływu | < ± 5% w punkcie kalibracji |
| Pulsacja | < 10% @ 2 l/min |
| Sygnalizacja błędu | Wykrywanie oporu z wybieraną liczbą restartów do 15 razy |
| Praca | |
| Wyświetlacz | kolorowy OLED |
| Klawiatura | 4 klawisze |
| Sygnalizator statusu | Czerwony / Niebieski LED |
| Wymiary | 112 x 37 x 102mm |
| Masa | 490g |
| Środowisko | |
| Temperatura | Praca: 0~ 45°C (dla Ex -20 ~ 45°C); Przechowywanie: -10 ~ +50°C |
| Wilgotność: | 30 ~ 95% RH (bez kondensacji) |
| Ciśnienie barometryczne | Autokorekcja |
| Elektryczne | |
| Akumulator | Li Ion |
| Sygnalizacja naładowania | Tak |
| Czas pracy | >9 godzin |
| Ładowarka | pojedyncza lub 5-drogowa |
| Czas ładowania | typowo < 6h |
| Zgodność | EN1232 t ISO 13137 Ochrona obudowy: IP65 |
Typowa żywotność akumulatora
| Przepływ | Opór na wejściu |
|---|---|
| 5.0 l/min | 10" (25cm) H₂0 dla 8h 4" (10cm) H₂0 dla 18h |
| 4.0 l/min | 28" (70cm) H₂0 dla 8h 16" (40cm) H₂0 dla 15h |
| 3.0 l/min | 39" (100cm) H₂0 dla 10h 20" (50cm) H₂0 dla 15h |
| 2.0 l/min | 59" (150cm) H₂0 dla 10h 39" (100cm) H₂0 dla 15h 20" (50cm) H₂0 dla 25h |
| 1.0 l/min | 79" (200cm) H₂0 dla 12h 20" (50cm) H₂0 dla 35h |
W opcji:
Numer części Opis
116000B Plastikowa głowica cyklonu Higgins Dewell, 25 mm
P104044 Plastikowe kasety do plastikowych cyklonów, 25 mm
P101010 Zespół cyklonu Dorr Oliver (2-stopniowy cyklon i aluminiowa rama) 37 mm
P104096 Kasety plastikowe do cyklonów plastikowych, 37 mm
P101011 Nylonowy cyklon oddechowy (10 mm) typu Dorr Oliver (wymaga P101014)
P101014 Uniwersalny uchwyt kasety i cyklonu
P101016 Słoik kalibracyjny do cyklonów Dorr Oliver
P101012 Aluminiowy cyklon do pyłu respirabilnego, 37 mm
P101013 Aluminiowy cyklon do pyłu respirabilnego z uchwytem, 37 mm
P101015 Aluminiowa komora kalibracyjna cyklonu
P101017 Zapasowe pojemniki do cyklonu aluminiowego, opakowanie 25 sztuk
P101018 Zapasowe pierścienie uszczelniające do cyklonu aluminiowego
Adaptery niskiego przepływu P109032:

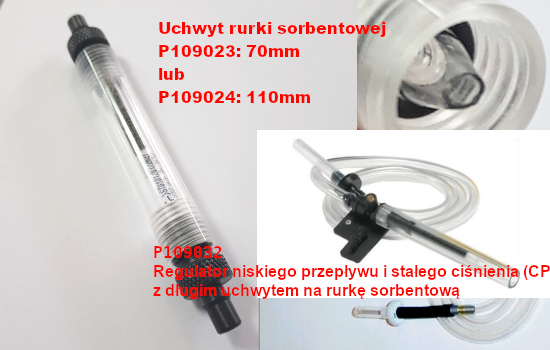

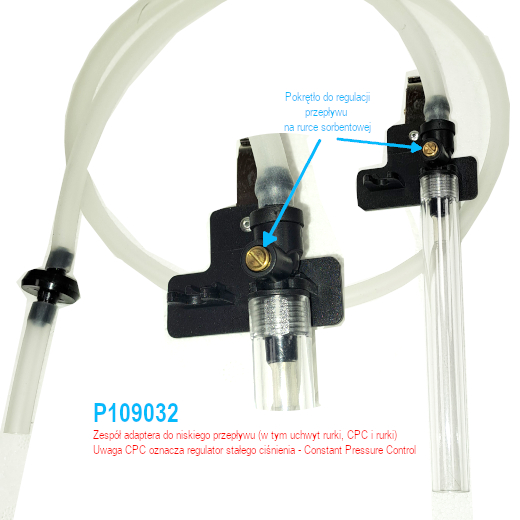

P109032 Regulator niskiego przepływu i jednostka stałego ciśnienia (CPU) Casella z długim uchwytem na rurkę | Marka: Casella
P109032, pokazany powyżej, przedstawia pojedynczy adapter niskiego przepływu z uchwytem ochronnym rurki, śrubą regulującą przepływ i regulatorem stałego ciśnienia.
P109074 przedstawia podwójny port próbkujący, który umożliwia jednoczesne pobieranie próbek z dwóch rurek sorbentowych. Przepływ w każdym porcie można ustawić niezależnie, co oznacza, że można pobierać próbki dwóch oddzielnych związków lub tego samego związku, ale przy różnych przepływach, jeśli istnieje obawa o przebicie. Można również wykonać podwójne pobieranie próbek przy tym samym przepływie, aby zapewnić spójność wyników

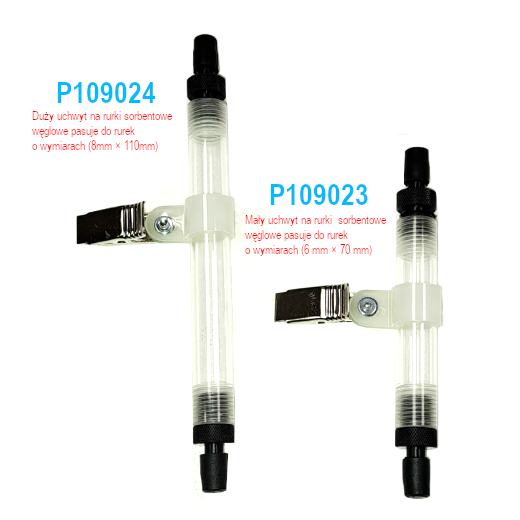

Uchwyty na rurki sorbentowe:
- P109 023 dla rurek 70mm
- P109 024 dla rurek 110mm
Kolejnymi dostępnymi elementami do aspiratora seri APEX są głowice indywidualne do pomiarów grawimetrycznych pyłu całkowitego:

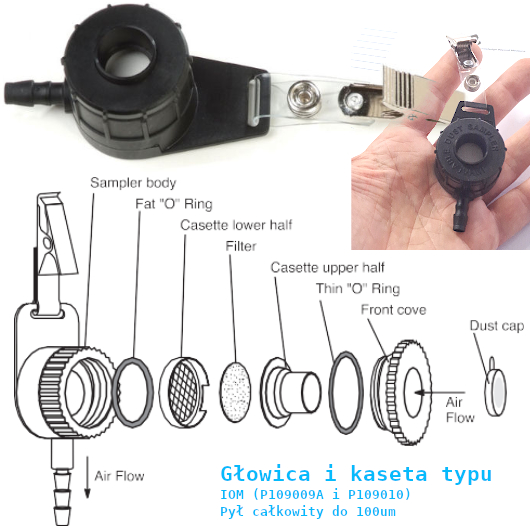

Głowica i kaseta typu IOM (P109009A i P109010) dla filtrów 25mm
Głowica pyłu wdychalnego do 100μm typu IOM jest najczęściej stosowaną głowicą do pobierania próbek całkowitego pyłu wdychalnego. Opracowany przez Instytut Medycyny Pracy, ten typ próbnika jest używany z kasetą, która zapewnia, że żadna próbka nie zostanie utracona na ściankach próbnika. Cała kaseta, łącznie z bibułką filtracyjną, jest ważona przed i po pobraniu próbki, co gwarantuje, że cała próbka zostanie uwzględniona. Poniższy schemat przedstawia poszczególne części składowe
Numer części Opis
P109009A Głowica do pobierania próbek pyłu wdychalnego do 100µm z plastikową kasetą na filtr 25mm
P101008 Głowica do pobierania próbek pyłu wdychalnego do 100µm z metalową kasetą
Do w/w głowic pasują następujące kasetki

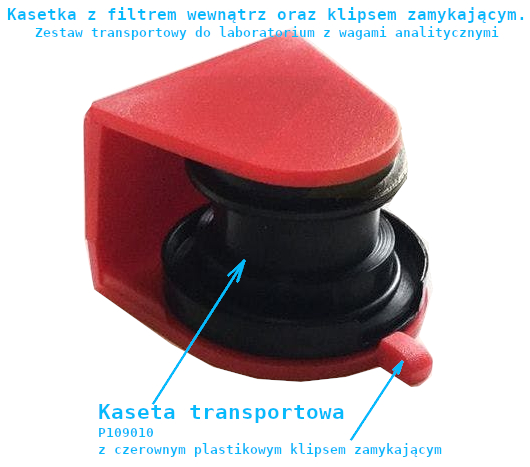

- P109010 Plastikowa kaseta do głowicy do pobierania próbek pyłu wdychalnego do 100µ z klipsem transportowym
Do środka wchodzi filtr 25mm najczęściej szklany włóknisty, PVC, PTFE lub kwarcowy w zależności od analizy. - P109056 Metalowa kaseta do głowicy do pobierania próbek pyłu wdychalnego do 100µ z klipsem transportowym
Do środka wchodzi filtr 25mm najczęściej szklany włóknisty, PVC, PTFE lub kwarcowy w zależności od analizy.
Do głowicy IOM P109009A (IOM-type Inhalable Dust Sampling Head) pianki PUF mają następujące oznaczenia:
Pianka dedykowana do IOM:
| Oznaczenie | Typ pianki PUF | Zastosowanie / frakcja | Ilość w opakowaniu |
|---|---|---|---|
| P109015 | PUF Respirable | Frakcja respirabilna (d50 ≈ 4 µm) PM4 | 10 szt. |
Najważniejsze informacje:
- P109015 — to najpopularniejsza i najczęściej używana pianka do IOM (respirabilna). Wkłada się ją na wlocie kasetki P109010, przed filtrem 25 mm. Dzięki temu można jednocześnie zbierać frakcję inhalable (całość na kasecie + pianka) i respirabilną (na filtrze za pianką).
- Pianki są okrągłe, dopasowane do kasetki IOM (średnica 25 mm).
- Przepływ: zawsze 2,0 l/min.
Montaż:
- Do kasetki P109010 wkładasz piankę PUF (np. P109015).
- Za pianką umieszczasz filtr 25 mm.
- Całą kasetkę (z pianką i filtrem) ważysz przed i po pomiarze.
P109010 klips transportowy do kasetki
Przepływ roboczy dla głowicy IOM : 2.0l/min
Głowica typu IOM wykorzystuje filtr 25 mm umieszczony w kasecie, która jest wstępnie ważona jako pojedyncza jednostka. Działa z prędkością przepływu 2,0 l/min. Jej zaletą jest możliwość jednoczesnego pobierania próbek frakcji o różnych rozmiarach dzięki zastosowaniu filtra PUF.

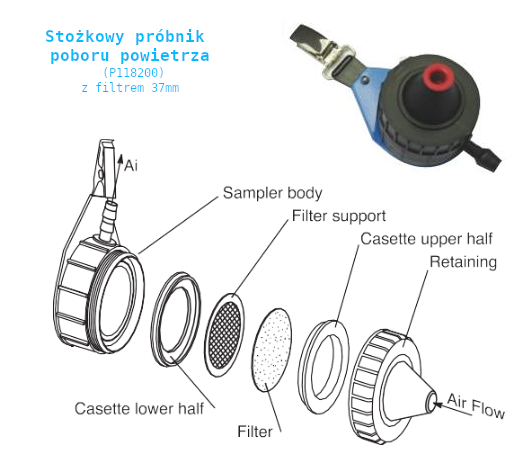

Stożkowy próbniki do poboru próbki wrakcji wdychalnej (P118200) do uzyskanie większej ilości pyłu w celu jego zważenia.
Do pobierania próbek całkowitej zawartości cząstek wdychalnych zbierają wszystkie frakcje wdychalne cząstek stałych (do 100μm). Stożkowy próbniki do inhalacji (CIS) jest używany przede wszystkim wtedy, gdy istnieje potrzeba pobrania próbki cząstek stałych o wysokim stężeniu. W związku z tym stosuje się filtr o większym rozmiarze (37 mm). Stożek został zaprojektowany tak, aby równomiernie rozprowadzać pobrany pył na filtrze umieszczonym w kasecie. Opcjonalna kaseta wraz z filtrem 37 mm jest wstępnie ważona jako pojedyncza jednostka. Głowica CIS działa przy natężeniu przepływu 3.5l/min.
Numer części Opis
P118200 Głowica stożkowa (CIS) do współpracy z różnymi filtrami o wymiarze 37mm (najczęściej szklany, włóknisty lub kwarcowy w zależności od metody jego późniejszej analizy)
W środku w/w próbnika można umieścić w zależności od potrzeb:
P118201 Plastikowa kaseta dedykowana do głowicy CIS całkowita frakcja wdychalna (inhalable) do 100μm na dowolny filtr 37mm
Dedykowany klips zamykający do kasety ma oznaczenie P109095
P118204 Filtry piankowy PUF PM2.5 (wkłady piankowe) do CIS
P118203 Kaseta zoptymalizowana dla frakcji PM2.5 do CIS
Dedykowany klips zamykający do kasety ma oznaczenie P109095
P118208 Filtr piankowy PUF respirabilne (wkłady piankowe) do CIS
P118207 Kaseta zoptymalizowana dla frakcji respirabilne 4μm do CIS
Dedykowany klips zamykający do kasety ma oznaczenie P109095
P118206 Filtry piankowy PUF PM10 (wkłady piankowe) do CIS, opakowanie 10 sztuk
P118205 Kaseta zoptymalizowana dla frakcji (Thoracic) PM10 - klatkowa do CIS
Dedykowany klips zamykający do kasety ma oznaczenie P109095
Podobnie jak głowica typu IOM, głowica CIS ma tę zaletę, że umożliwia jednoczesne pobieranie próbek frakcji o różnych rozmiarach dzięki zastosowaniu filtrów PUF.
Jak się montuje wybraną kasetkę? Przykładowo:
- Do kasety P118203 wkładasz piankę P118204 (PUF PM2.5).
- Za pianką umieszczasz właściwy filtr 37mm.
- Całą kasetę z pianką i filtrem montujesz wewnątrz głowicy P118200.
- Ustawiasz przepływ na aspiratorze dokładnie 3.5l/min.
Dodatkowe elementy, które zawsze są potrzebne:
- Filtr 37mm (najczęściej szklany włóknisty lub kwarcowy, w zależności od metody analizy – grawimetryczna, metale, PAH itp.)
- Aspirator osobisty do stabilnego przepływu 3,5 l/min (np. Casella Apex2)
- Kabel / przewód łączący pompę z głowicą
- Klipsy transportowe / zaślepki do kasety (żeby próbka nie została zanieczyszczona podczas transportu) P109095

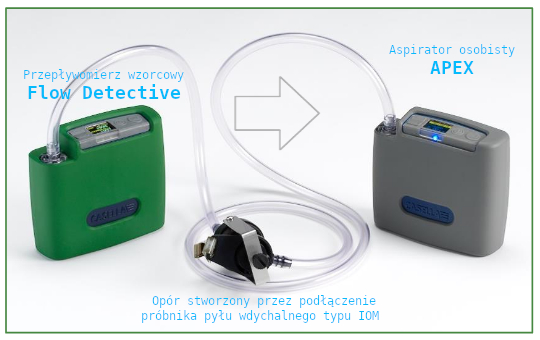

Kalibracja aspiratora APEX przy użyciu przepływomierza FLOW DETECTIVE
Przepływomierz Flow Detective występuje w dwóch wersjach Standard i PLUS:
W wersji STANDAR zakres standardowy: 500 do 5000ml/min
W wersji PLUS posiada dodatkowo wbudowany niski zakres: 20 do 500ml/min
