OPIS

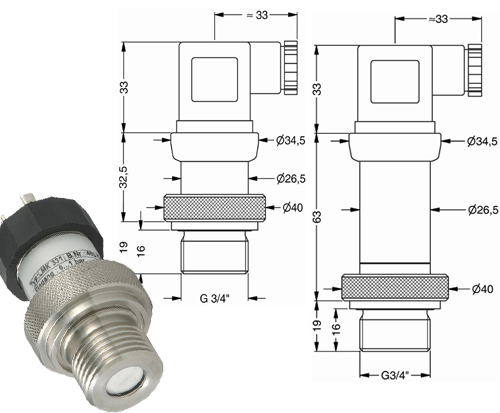

Wkręcane przetworniki LMK331 zostały specjalnie opracowane do zastosowania w pomiarach poziomu oraz ciśnienia w procesach przemysłowych. Ceramiczny czujnik odznacza się wysoką odpornością na media agresywne. Króciec podłączeniwy może być wykonany ze stali kwasoodpornej, a dla mediów szczególnie agresywnych także z tworzyw sztucznych PVDF albo PCV.
Dzięki czołowo wysuniętej membranie separującej o dość dużej powierzchni, przetwornik może być stosowany do mediów o dużej lepkości lub silnie zanieczyszczonych.
Czujnik jest uszczelniony za pomocą uszczelki wykonanej z vitonu. Na życzenie dostępne są inne materiały uszczelniające.
Preferowanymi obszarami zastosowania są:
- pomiary poziomu w zbiornikach otwartych
- zakłady uzdatniania wody i neutralizacji ścieków
- przemysł papierniczy
- przemysł chemiczny
ZAKRESY POMIAROWE
| Ciśnienie względne [bar] | 0.16 | 0..0.25 | 0..0.4 | 0..0.6 | 0..1.0 | 0..1.6 | 0..2.5 | 0..4 | 0..6 | 0..10 | 0..16 | 0..25 | 0..401 | 0..601 |
| Poziom [m] | 0..1.6 | 0..2.5 | 0..4 | 0..6 | 0..10 | 0..16 | 0...25 | 0..40 | 0..60 | 0..100 | 0..160 | 0..250 | 0..400 | 0..600 |
| Przeciążenie Pmax [bar] | 0.6 | 0.6 | 1.5 | 1.5 | 3 | 7 | 7 | 12 | 12 | 25 | 50 | 50 | 120 | 120 |
| Średnica króćca | G 1½ | |||||||||||||
| G ¾ | ||||||||||||||
SYGNAŁ WYJŚCIOWY / ZASILANIE
| Standardowo: system 2-przewodowy | Prądowy: 4...20mA / Vs=12...36V (Ex: Vs=14...28V) |
| Opcjonalnie: 3-przewodowy (tylko wersja G ¾) | Napięciowy: 0...10V / Vs=14...36V |
PARAMETRY
| Dokładność wg IEC 60770 - nieliniowość, histereza, powtarzalność: | ≤ ±0.5% zakresu |
| Dopuszczalne obciążenie wyjścia | Prądowe 2-przewodowe: [ Vs - Vsmin] / 0.02 Napięciowe: >10kΩ |
| Wpływ obciążenia i zasilania | Zasilanie: ≤ ±0.05% / 10 V Obciązenie: ≤ ±0.05% / kΩ |
EFEKTY TERMICZNE
| Dryft | ±0.2% zakresu/10K |
| W zakresie kompensacji | -25...85 °C |
ZABEZPIECZENIA ELEKTRYCZNE
| Rezystancja izolacji | >100 MΩ |
| Zabezpieczenie przeciwzwarciowe | Długotrwałe |
| Zabezpieczenie przed odwrotną polaryzacją zasilania | Brak uszkodzenia, brak działania |
| Kompatybilność elektromagnetyczna | Zgodna z EN 61326 |
| Opcjonalne zabezpieczenie EEx DX13-LMK331 | Tylko 4...20mA, Króce metalowe: II 1G EExia IIC T4, Ui = 28 V, Ii = 93 mA, Pi = 660 mW Króce z tworzywa: II 2G EExia IIC T4, Ui = 28 V, Ii = 93 mA, Pi = 660 mW |
TEMPERATURA PRACY2
| Medium | -25...+135 °C |
| Przetwornik | -25...+85 °C |
| Przechowywanie | -40...+125 °C |
ODPORNOŚĆ MECHANICZNA
| Wibracje | 10g RMS (20...2000Hz) |
| Udary | 100g/11ms |
PRZYŁĄCZA ELEKTRYCZNE
| Standard IP 65 | DIN 43650 |
| Opcja IP 67 | Binder seria 723 (5-Pin) / Binder seria 723 (7-Pin) / M12x1 (4-pin) |
| Inne | na życzenie |
MATERIAŁY
| Przyłącze mechaniczne | Standard: stal kwasoodporna 1.4571 (316Ti) Opcja: PCV / PVDF |
| Obudowa | Stal kwasoodporna 1.4305 (303) |
| Membrana separująca | Standard: ceramika 99.6% Al2O3 Opcja: ceramika 99.9% Al2O3 (do 1 bar) |
| Uszczelnienie | Viton (FKM) |
RÓŻNE
| Pobór prądu | < 7 mA (wersja napięciowa) |
| Masa | ca. 200 g |
| Pozycja pracy | każda |
| Czas pracy | > 100 x 106 Cykli |
1) Tylko wykonanie z króćcami metalowymi.
2) Dla wykonania z PCV dopuszczalna temperatura wynosi 50 °C
