Czujnik ultradźwiękowy poziomu Sonicont® USN

Kategoria: Poziom

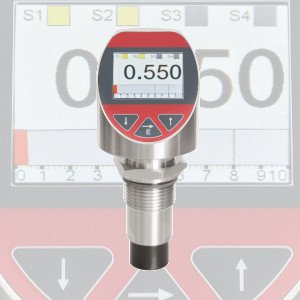

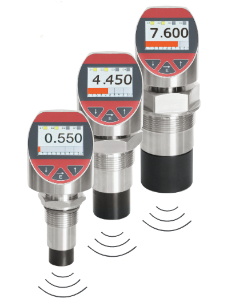

Czujnik ultradźwiękowy poziomu Sonicont® USN. Ultradźwiękowy czujnik poziomu, bezkontaktowy pomiar poziomu cieczy, past i materiałów sypkich o gruboziarnistej strukturze, pomiar poziomu cieczy do 2 / 5 / 8 m

Rejestrator danych o pojemności do 500 000 wpisów
Najwyższy komfort obsługi dzięki wyświetlaczowi tekstowemu
4 punkty przełączania i wyjście analogowe
Zakresy pomiarowe do 8 m w cieczach i materiałach sypkich
Szeroki zakres temperatur procesowych od –40°C do +85°C
Wysoka klasa ochrony IP65 / IP67
Szeroki zakres temperatur otoczenia od –20°C do +70°C
Ceramiczna membrana zlicowana z przednią powierzchnią
Zwiększona dokładność – odchylenie charakterystyczne ≤ 0,2% zakresu pomiarowego
Zintegrowana elektronika analizująca: wyświetlacz graficzny, klawiatura / 4 wyjścia przełączające PNP / 1 wyjście prądowe 0/4…20 mA – wyjście napięciowe 0…10 V / Pamięć danych pomiarowych na ponad 500 000 wartości pomiarowych / Funkcja rejestratora danych zasilanego bateryjnie / Bluetooth / Złącze M12
Wysoki komfort obsługi: obudowa i wyświetlacz z możliwością obrotu zapewniające optymalną obsługę w każdej pozycji montażowej
Wyświetlacz TFT-LCD o wysokim kontraście i jasności zapewniający najlepszą czytelność
Obsługa za pomocą 3 przycisków bez dodatkowej pomocy, z wyczuwalnym sprzężeniem zwrotnym

Opis

Czujnik ultradźwiękowy Sonicont USN to elektroniczny przetwornik poziomu / przełącznik poziomu służy do monitorowania, sterowania oraz ciągłego pomiaru poziomu napełnienia cieczy, past i materiałów sypkich o gruboziarnistej strukturze. Dodatkowymi obszarami zastosowań są pomiary objętości lub przepływu. Oprogramowanie zostało zoptymalizowane i rozszerzone o nowy algorytm. Sonictrack to ulepszony algorytm wykrywania sygnałów ultradźwiękowych. Dzięki temu sygnały zakłócające, np. pochodzące z mieszadeł itp., mogą być jeszcze lepiej rozpoznawane, co zapewnia bezpieczną pracę urządzenia.

Sonicont USN bar

Zalety

zakresy pomiarowe 2 / 5 / 8 m
temperatury procesowe od –40°C do +85°C
materiały procesowe: PVDF / stal CrNi / EPDM
dostępność bogatego wyposażenia
funkcja wstępnie zdefiniowanych typów zbiorników dla szybkiego uruchomienia
wstępnie zdefiniowane krzywe linearyzacji do pomiaru objętości i przepływu
zintegrowane tłumienie sygnałów błędów w celu dostosowania do warunków instalacyjnych
zintegrowana kompensacja temperatury procesowej
funkcja wartości granicznych do regulacji dwupunktowej
funkcja sterowania pompą
funkcja wyjścia impulsowego dla licznika ilościowego
funkcja sygnalizacji błędów do monitorowania błędów

Zastosowanie

do pomiaru poziomu, objętości i przepływu w kanałach otwartych
przegrody pomiarowe w sektorze wodno-kanalizacyjnym
przemysł przetwórczy
technologia ochrony środowiska
zbiorniki magazynowe, bunkry magazynowe, silosy

Czujnik ultradźwiękowy Sonicont USN dzięki wysokiej dokładności i dużej elastyczności konfiguracji może być wykorzystywany do szerokiego zakresu zastosowań. Solidna konstrukcja i wykonanie sprawiają, że urządzenie to jest produktem o bardzo wysokiej jakości, na który nie mają wpływu nawet najbardziej niekorzystne warunki środowiskowe, niskie temperatury podczas użytkowania na zewnątrz, silne wstrząsy i drgania, czy też agresywne media. Trwałe znakowanie laserowe etykiety typowej zapewnia identyfikowalność przez cały okres eksploatacji urządzenia. Możliwe jest opcjonalne oznaczenie punktu pomiarowego lub TAG-u, etykiety klienta lub neutralnej, również za pomocą znakowania laserowego.

W opcji dostępna jest również wersja bez silikonu, kalibracja fabryczna z certyfikatem kalibracji oraz konfiguracja dostosowana do potrzeb klienta a także certyfikat badania materiałowego EN 10204 3.1 lub certyfikaty fabryczne dotyczące przydatności do wody pitnej lub żywności. Na życzenie klienta możliwe jest wykonanie specjalnych wersji dostosowanych do jego potrzeb, np. dostosowanie oprogramowania (nawigacja po menu, funkcje specjalne itp.), zmiana przypisania zacisków lub orientacji złącza, dostosowanie wyglądu interfejsu użytkownika, specjalne konstrukcje przyłącza procesowego.

Praca

W przypadku pomiarów w cieczach i materiałach sypkich bezkontaktowy pomiar poziomu za pomocą ultradźwięków jest sprawdzoną i ekonomiczną metodą. Brak kontaktu z medium zapewnia długą żywotność, a tym samym trwale niezawodny pomiar.

Funkcje dostosowanie przetwornika pozimu do zadania pomiarowego:

Funkcja tłumienia ech zakłócających gwarantuje, że echa zakłócające (np. pochodzące z krawędzi, połączeń spawanychi instalacji) nie są interpretowane jako sygnał poziomu.
Zintegrowana konwersja jednostek miary
Pamięć wartości szczytowych (minimum – maksimum)
Pamięć błędów do szybkiej analizy awarii
Różnorodne, elastyczne funkcje przełączające
Funkcja sygnalizacji błędów na wyjściu przełączającym, wyjściu prądowym/napięciowym oraz wyświetlaczu
Symulacja wyjść przełączających oraz wyjścia prądowego/napięciowego

Dane techniczne:

Wyjście	M: Prądowe 0/4…20mA / napięciowe 0…10V, 3-przewodowe K: Prądowe 0/4…20mA / napięciowe 0…10V, 2x przekaźnik PNP, 3-...5-przewodowe R: Prądowe 0/4…20mA / napięciowe 0…10V, 4x przekaźnik PNP, 3-...7-przewodowe (0)4…20 mA 9…30 V DC (z zabezpieczeniem przed odwróceniem biegunowości) 0…10 V 14…30 V DC (z zabezpieczeniem przed odwróceniem biegunowości
Pobór prądu	≤ 50 mA do ≤ 100 mA (w zależności od wyjścia, Bluetooth® i Us)
Czas gotowości	≤ 1 s
Zakres roboczy	Prąd 0…20 mA 0…20,5 mA, maks. 22 mA Prąd 4…20 mA 3,8…20,5 mA, min. 3,6 mA, maks. 22 mA Napięcie 0…10 V 0…10,5 V, maks. 11 V
Wyjście przełączające	PNP S1/S2/S3/S4
Działanie:	przełączanie PNP na +L
Prąd wyjściowy:	od 0 do ≤ 200 mA, ograniczony prądowo, odporny na zwarcia
Dokładność pomiaru	Odchylenie charakterystyki ≤ ±2 mm lub ±0,2% ustawionego zakresu pomiarowego Odchylenie temperaturowe ≤ ±0,006% FS / K
Materiały	Czujnik (stykający się z medium) PVDF Przyłącze procesowe (stykające się z medium) stal 1.4404/316L \| Stal 1.4571/316Ti Uszczelki (stykające się z medium procesowym) EPDM – monomer etylenowo-propylenowo-dienowy FPM – fluoroelastomer (np. Viton®) Obudowa przyłącza Stal CrNi Powierzchnia obsługowa PES Element przyłącza elektrycznego wtyczka urządzenia PUR Element wyrównujący ciśnienie (stykający się z medium procesowym) Polimer akrylowy
Warunki otoczenia	Temperatura otoczenia od -20°C do +70°C Temperatura procesu od -40°C do +85°C
Zakresy ciśnienia procesowego	od -0,3 bar do +2 bar
Stopień ochrony	IP65/IP67 (EN/IEC 60529)

Uwagi montażowe:

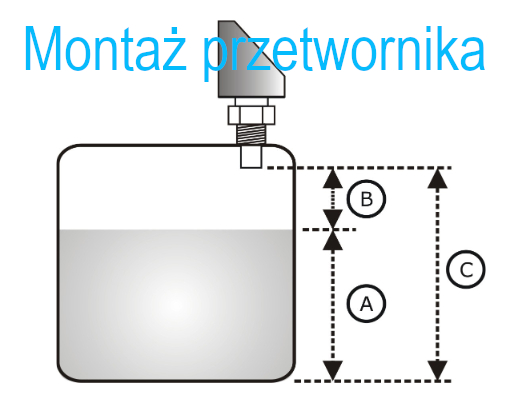

Sonicont USN 3

Nie należy montować czujnika na środku zbiornika (C). Zalecamy zachowanie odległości między czujnikiem a ścianką zbiornika (A) wynoszącej 1/6 średnicy zbiornika. W zbiornikach ze dnem stożkowym korzystne może być zamontowanie czujnika w środku zbiornika, ponieważ umożliwia to pomiar aż do najniższego punktu dna zbiornika.
Należy zastosować osłonę ochronną, aby zabezpieczyć urządzenie przed bezpośrednim działaniem promieni słonecznych lub deszczu (B).
Należy unikać pomiarów przez zasłonę napełniającą. W wyniku napełniania, mieszania i innych procesów zachodzących w zbiorniku na powierzchni produktu mogą tworzyć się gęste piany, które znacznie tłumią emitowane sygnały. Jeśli piany powodują błędy pomiarowe, czujnik należy zastosować w rurze pomiarowej.
Jeśli w zbiorniku występują silne prądy powietrza, np. z powodu silnego wiatru w instalacjach zewnętrznych lub turbulencji powietrza, np. spowodowanych odciągiem cyklonowym, urządzenie należy zamontować w rurze pomiarowej.
Należy upewnić się, że elementy wyposażenia, takie jak wyłączniki krańcowe, czujniki temperatury itp., nie znajdują się w kącie emisji α. W szczególności elementy symetryczne, takie jak wężownice grzewcze, przegrody itp., mogą wpływać na pomiar. Jeśli duże elementy konstrukcyjne zbiornika, takie jak rozpórki lub podpory, powodują fałszywe echa, można je osłabić za pomocą dodatkowych środków. Małe, nachylone przegrody z blachy lub tworzywa sztucznego umieszczone nad tymi elementami rozpraszają sygnały ultradźwiękowe i zapobiegają powstawaniu bezpośrednich fałszywych ech.
Ustaw czujnik tak, aby był ustawiony pionowo względem powierzchni produktu
Nigdy nie należy montować dwóch ultradźwiękowych urządzeń pomiarowych w zbiorniku, ponieważ sygnały z obu urządzeń mogą wzajemnie na siebie oddziaływać.
