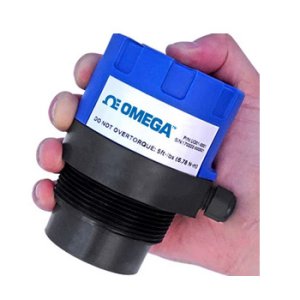

Seria LVU500 to uniwersalne, wielofunkcyjne przetworniki poziomu ultradźwiękowe z metodą odbicia wewnętrznego wiązki. Zapewnia ciągły pomiar poziomu do 3mb z wyjściem sygnału analogowego 4-20 mA i czterema przekaźnikami. Konfiguracja odbywa się za pomocą oprogramowania i opcjonalnego interfejsu USB. Bezkontaktowy czujnik poziomu cieczy wykorzystuje opatentowaną technologię Reflective Technology™, która zapewnia niezawodny pomiar poziomu w środowiskach, w których występuje kondensacja. Każdy przekaźnik można skonfigurować do funkcji alarmu, automatycznego napełniania lub opróżniania. Ten czujnik należy wybrać do małych zbiorników z niepieniącymi się i lekko parującymi mediami, takimi jak chemikalia, woda, ścieki i olej. Typowe zastosowania obejmują zbiorniki dzienne, IBC lub beczki, wieże chłodnicze, platformy lub maszyny, zbiorniki procesowe i zbiorniki na odpady.
CECHY
- Oferowany w zakresach pomiarowych 1,5 m i 3 m
- Diagnostyka awaryjna z możliwością wyboru przekaźników i wyjść sygnałowych
- Wąska szerokość wiązki 5cm do zastosowań w ograniczonej przestrzeni
- Odporny na korozję przetwornik PVDF i kompaktowa obudowa PP
- Krótka strefa martwa 3,8cm maksymalizuje pojemność zbiornika
- Automatyczna kompensacja temperatury od -40º do 80º C.
- Cztery programowalne przekaźniki z wbudowaną logiką kontroli poziomu
1 pompa lub zawór z 3 alarmami
2 pompy z 2 alarmami
4 niezależne alarmy dla punktu przełączania
ODBICIE

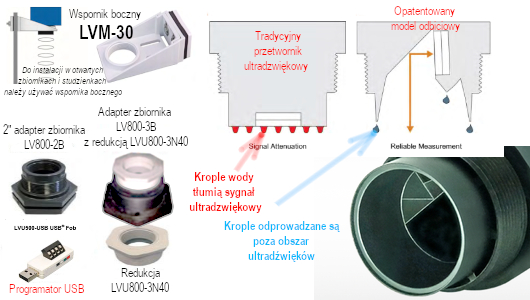

Kondensacja jest najczęstszą zmienną w zastosowaniach związanych z poziomem cieczy. Kondensacja osłabia sygnał akustyczny czujników ultradźwiękowych z przetwornikami poziomymi, zmniejszając ich siłę sygnału i stosunek sygnału do szumu nawet o 50% oraz znacznie obniżając ich niezawodność pomiarową. U podstaw technologii Reflective Technology™ leży prosta zasada. W przeciwieństwie do płaskich powierzchni poziomych, na gładkich powierzchniach pionowych nie mogą osadzać się znaczące krople wody. Dzięki pionowemu ustawieniu przetwornika woda spływa z przetwornika i nie wpływa na działanie czujnika. Niezakłócone sygnały nadawcze i odbiorcze są przekierowywane do i z cieczy za pomocą reflektora 45º, zapewniając niezawodny pomiar poziomu. Wszystko dzięki grawitacji.
Specyfikacja
| Zakres: | LVU501: od 3.8cm do 1.5mb LVU503: od 10,1cm do 3mb |
| Dokładność: | LVU501: (3mm), LVU503: ±0,2% zakresu |
| Rozdzielczość: | LVU501: (0.5mm), LVU503: (1mm) |
| Pasmo martwe: | LVU501: (3.8cm), LVU503: (10.1cm) |
| Szerokość wiązki: | 5cm |

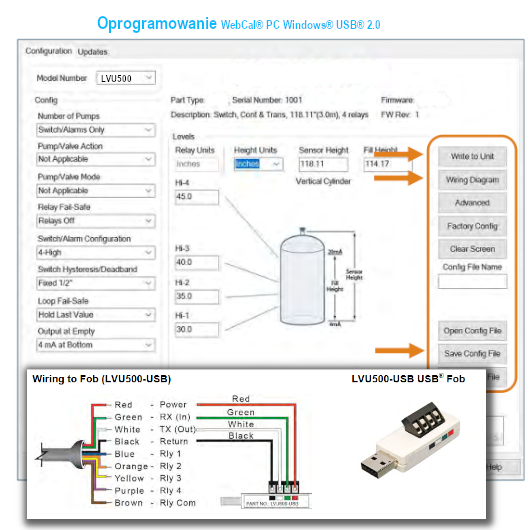

| Konfiguracja: | WebCal® PC Windows® USB® 2.0 |
| Pamięć: | nieulotna |
| Napięcie zasilania: | 14–28 VDC |
| Maksymalny pobór mocy: | 0,5 W |
| Rezystancja pętli: | 500 omów przy 24 VDC |
| Wyjście sygnału: | 4–20 mA, dwuprzewodowe | Odwrócenie sygnału: 4–20 mA lub 20–4 mA |
| Sygnał awaryjny: | 4 mA, 20 mA, 21 mA, 22 mA, utrzymanie ostatniego |
| Typ styku: | (4) przekaźniki SPST | Obciążalność styku: 60 VA, maksymalnie 1 A |
| Rodzaj styku: | otwarty, zamknięty, utrzymanie ostatniej wartości |
| Histereza styku: | wybieralna |
| Temperatura procesu: | od -40 do +80ºC |
| Kompensacja temperatury: | automatyczna |
| Temperatura otoczenia: | od -35 do 60ºC |
| Ciśnienie: | 2 bary |
| Stopień ochrony obudowy: | Typ 6P (IP68) |
| Materiał obudowy: | Polipropylen |
| Typ przetwornika: | Ultradźwiękowy refleksyjny |
| Materiał przetwornika: | Polifluorek winylidenu |
| Materiał powłoki kabla: | Poliuretan |
| Typ kabla: | 9-żyłowy, ekranowany |
| Długość kabla: | 1,2m |
| Mocowanie procesowe: | 2” NPT lub 2” G |
| Uszczelka mocująca: | 2” G FKM® |
| Klasyfikacja: | Ogólnego zastosowania |
| Certyfikaty: | UL 61010-1 |
| Zgodność: | CE, RoHS |
Dostępne modele:
- LVU501 Przetwornik poziomu 2” NPT, zasięg (1,5 m), 4 przekaźniki SPST, z programatorem USB
- LVU501-B Przetwornik poziomu 2” NPT, zasięg (1,5 m), 4 przekaźniki SPST, bez programatora USB
- LVU501-G Przetwornik poziomu 2” BSPP, zasięg (1,5 m), 4 przekaźniki SPST, z programatorem USB
- LVU501-G-B Przetwornik poziomu 2” BSPP, zasięg (1,5 m), 4 przekaźniki SPST, bez programatora USB
- LVU503 2” Przetwornik poziomu NPT Zasięg (3 m), 4 przekaźniki SPST, z programatorem USB
- LVU503-B 2” Przetwornik poziomu NPT Zasięg (3 m), 4 przekaźniki SPST, bez programatora USB
- LVU503-G Przetwornik poziomu 2” BSPP Zasięg (3 m), 4 przekaźniki SPST, z programatorem USB
- LVU503-G-B Przetwornik poziomu 2” BSPP Zasięg (3 m), 4 przekaźniki SPST, bez programatora USB
Akcesoria | Nr modelu Opis - LVU800-2B 2” NPT złączka przelotowa, PVC
- LVU800-3B 3” NPT złączka przelotowa, PVC
- LVU800-3N40 3” gwint x 2” gwint, NPT, PVC,
- LVU800-3S40 3” gniazdo x 2” gwint, NPT, PVC,
- LVU800-3N80 3” gwint x 2” gwint, NPT, PVC,
- LVU800-3S80 3” gniazdo x 2” gwint, NPT, PVC,
- LVU800-4N80 4” gwint x 2” gwint, NPT, PVC,
- LVU800-4S80 4” gniazdo x 2” gwint, NPT, PVC,
- LVM-30 2” Wspornik montażowy boczny NPT, PP
- LVM-30G 2” Wspornik montażowy boczny G, PP
- LVU500-USB programator USB do ustawienia z komputera parametrów przetworników poziomu serii LVU500 lub LVU700
Wymiary przetwornika:
