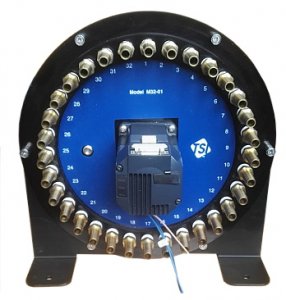

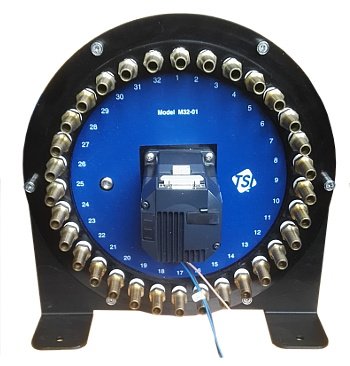

Firma TSI z modelem M32-01 Manifold oferuje niedrogie rozwiązanie do monitorowania wielu lokalizacji w określonym obszarze przy pomocy jednego licznika cząstek. Model M32-01 może stanowić istotną element analizy trendów i weryfikacji poprawności utrzymywania odpowiedniej atmosfery w czystych pomieszczeniach. Produkt posiada 32 porty próbkowania zgodne z licznikami TSI o poborze próbki 1 CFM (28,3 l/min) AeroTrak™. Przeznaczony jest zarówno dla przenośnych jak i stacjonarnych licznikówi cząstek, w tym już od czułości 0,1μm. Kolektor dolotowym kontrolowany jest przez oprogramowanie FMS 5, pozwalając użytkownikowi na wygodną konfigurację i monitoring całego systemu.
Manifold M32-01 umożliwia równoległy monitoring ilości cząstek w pomieszczeniach czystych przy wykorzystaniu do tego celu jedynie jednego licznika cząstek. Ceny liczników szczególnie dla monitoringu cząstek o rozmiarze 0.1μm są bardzo wysokie.
Do jednego licznika można pobierać próbki z maksymalnie 32 miejsc pomiarowych. Oprócz samego przełącznika do poprawnej pracy potrzebny jest wentylator lub pompa zapewniająca przepływ przez każdy z kanałów pomiarowych w zakresie 42.5 do 85l/min. Przepływ ten służy do przepłukiwania rurek, które to w danym momencie nie są podpięte do licznika. Przy doborze przełącznika należy pamiętać o dopuszczalnej maksymalnej i minimalnej długości rurek do poboru próbek:
- Dla rurek 3/8" ID: 7.6 ... 12.2m
- Dla rurek 1/2" ID: 12 ... 38m
Tak jak wspominaliśmy uprzednio przełącznik miejsc pomiarowych wymaga oprócz podłączenia licznika, dodatkowej dmuchawy podciśnienia wymuszającej przepływ powietrza służącego do przepłukiwania kanałów nie będących aktualnie w użyciu. Przepływ przez każdą z rurek powinien mieścić się w zakresie 42.5...85l/min - do sprawdzenia poprawności tego przepływu proponujemy rotametr np. VA-26 (6...50l/min) lub VA-27 (10...100l/min)
Spadek ciśnienia na rurce wyliczamy korzystając z informacji:
- dla rurek 3/8": 0.0143psi/ft @ 42.5 l/min - 0.0488psi/ft @ 85 l/min
- dla rurek 1/2": 0.0042psi/ft @ 42.5 l/min - 0.0130psi/ft @ 85 l/min
Czyli spadek ciśnienia dla rurek o długości 12mb - 40ft (1ft = 0.3mb) @ 3/8" wymaga podciśnienia: 40 x 0.0143 = 0.572psi (3,9 kPa). Dmuchawa dla rurki o długości 12mb wymaga zapewnienia 3.9kPa sprężu przy jego wydajności wynoszącej: [np. 50.9 l/min x ilość portów] lub maksymalnie dla 32 podłączonych portów przy przepływie 85l/min: 163.2m³/h
Cechy i zalety rozdzielacza M32-01
- Zmulipleksowany monitoring z maksymalnie 32 miejsc
- Krótki czas przedmuchu
- Ekonomiczna cena za pojedynczy punkt poboru próbki
- Dwukierunkowa funkcja sterowania
- Maksymalna długość pojedynczego kanału do 38m
- Programowalne sekwencje punkt próbkowania
- Kontrola przez oprogramowanie FMS 5
- Kompatybilność licznikami o poborze próbki 1 CFM (28,3l/min) AeroTrak ™ - przenośne liczniki cząstek i stacjonarne
- Zintegrowany kontroler obrotów
- Dodatkowy port podciśnienia wspomagający przepływ przy dużych oporach układu
TSI M32-01 Specyfikacja | |
Przepływ |
Nominalny 3 CFM (85.0 L/min) |
Przepłukiwania | |
Przenikanie krosowe | poniżej 0.2% pomiędzy portami |
Śednice rurek |
Wymiar
|
Przyłącza |
Na rurkę 3/8" |
Sterowanie |
|
Interfejs |
RS-232 |
Oprogramowanie - zgodność |
FMS 5 |
Sterowanie kierunkowe |
dwukierunkowy silnik krokowy |
Montaż | stopy montażowe z otworami |
Zasilanie | 24 VDC - 4 Amps |
Wymiar (W x Sz. x Śr.) |
27.2 x 27.2 x 32.8 cm |
Waga | 4.5kg |
Waruki pracy |
15 ... 45ºC Max. 85% RH bez kondensacji |
Gwarancja | 2 lata |
Pozycja odniesienia |
czujnik referencyjny zintegrowany |
W zestawie |
instrukcja na CD Złączka do zasilania Złączka do komunikacji |
Wymogi dla dmuchawy do Manifolda |
|
Ilość dmuchaw |
1 |
Przepływ |
większy od 170m³/h |
Podciśnienie |
11.4kPa @ 170m³/h / dla rurek 1/2" ID: 38m |
Do pobrania
Karta katalogowa: Przełącznik dla liczników cząstek M32-01 |
