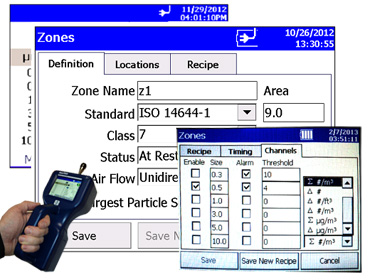

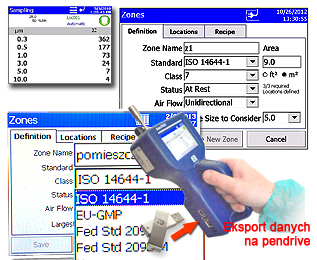

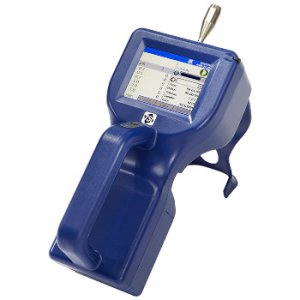

Pomiar równoległy do 6 wielkości cząstek. W standardzie oprócz zliczania kumulacyjnego i różnicowego licznik umożliwia przeliczenie masowe cząstek i uzyskanie wyniku w μg/m³. W komplecie dostarczane jest oprogramowanie TrakPro Lite. W opcji zewnętrzna drukarka, sonda temperatury i wilgotności. W najnowszym firmware 2013 zmieniona została całkowicie filozofia pomiaru, użytkownik proszony jest o określenie miesca pomiaru oraz normy wg. której zamierza mierzyć cząstki, licznik następnie określa minimalną ilość miejsc pomiarowych wraz z ich krotnością. Dodatkowo wprowadzona została możliwość przeliczenia ilościowego cząstek na stężenie w μg/m³ na podstawie określonej gęstości.Ręczny licznik cząstek TSI AeroTrak™ Model 9306 oferuje najwięcej funkcji i elastyczność dla klientów zainteresowanych wszechstronnym ręcznym monitorowaniem zanieczyszczenia cząstkami stałymi. Model 9306 posiada ergonomiczny uchwyt z elementami sterującymi obsługiwanymi kciukiem, co ułatwia obsługę jedną ręką. Kolorowy ekran dotykowy o przekątnej 3,6 cala (9,1 cm) ułatwia konfigurację i obsługę. Model 9306 może generować raporty Pass/Fail dla norm ISO 14644-1, EU GMP Annex 1 i FS209E. Dane dotyczące liczby cząstek można wygodnie przeglądać na ekranie, pobierać za pomocą oprogramowania TrakPro™ Lite Secure lub drukować bezpośrednio na opcjonalnej drukarce zewnętrznej. Wiele konfiguracji licznika cząstek AeroTrak 9306 można wygodnie przechowywać i przesyłać w razie potrzeby za pomocą oprogramowania do pobierania i raportowania danych TrakPro Lite Secure dostarczanego w standardzie.
Dostępne modele
Model 9306-V2: 0.3 ... 25µm,
programowany dowolny wymiar, kalibracja dla 0.3 / 0.5 / 1 / 3 / 5 / 10 µm
- Pobór próbki 0.1CFM (2.83l/min).
- Zgodny z ISO 21501-4.
- Na ekranie raport zgodny z (ISO-14644-1, FS-209E i EU GMP).
- W opcji czujnik temperatury i wilgotności.
- Wyjście USB do komputera i na drukarkę zewnętrzną
- Oprogramowanie TRAKPRO Lite.
- Znacznik 999 miejsc.
- Duży wyświetlacz dotykowy 3.7 cala.
- Przegląd danych na wyświetlaczu.
- Certyfikat zgodny z NIST.
- Pamięć: 10,000 próbek.
- Wbudowane przyłącze pod statyw.
- Akumulator Li-ion.
- Wewnętrzny alarm audio.
- Wysokoodporna obudowa.
- W opcji zewnętrzna drukarka.
- Niska waga 1.0kg
Dostępne tryby zliczania cząstek:
- Cumulative (∑)- kumulacyjny: w tym trybie licznik zlicza wszystkie cząstki o rozmiarach większych niż wielkość dla danego kanału.
- Differential (Δ)- różnicowy: wskazaniem jest liczba cząstek o rozmiarach dla wybranego kanału i najbliższym włączonym wyższym kanale.
Dla uproszczenia podamy przykład - załóżmy, że mamy odliczoną ilość cząstek 0.5µm oraz 5µm:
0.5µm: 1000 cząstek oraz 5µm: 25 cząstek
W trybie Cumulative (∑)- licznik zliczy:
- (∑) 0.5µm: 1025 cząstek
- (∑) 5µm: 25 cząstek
W trybie Differential (Δ)- licznik zliczy:
- (Δ) 0.5µm: 1000 cząstek
- (Δ) 5µm: 25 cząstek
Sposób prezentacji danych:
- # (∑) - bezwzględna ilość cząstek dla trybu kumulacyjnego
- # (Δ) - bezwzględna ilość cząstek dla trybu różnicowego
- # (∑) / m³ - koncentracja cząstek w objętości powietrza dla trybu kumulacyjnego
- # (Δ) / m³ - koncentracja cząstek w objętości powietrza dla trybu różnicowego
- (∑) μg/m³ - koncentracja masowa dla trybu kumulacyjnego
- (Δ) μg/m³ - koncentracja masowa dla trybu różnicowego tutaj można wykorzystać licznik 9306 - V do pomiaru PM1, PM2.5, PM4 i PM10 definiowanych jako cząstki mniejsze niż 1, 2.5, 4 lub 10µm. Należy wprowadzić gęstość interesującego nas pyłu. Przykładowo pyłomierz optyczny Dustrak DRX kalibrowany jest dla dla pyłu Arizona A1: gęstość nasypowa 500 kg/m³ . Przykładowa gęstość nasypowa popiołu lotnego (węgiel kamienny dla Elektrowni Siersza) - 799 kg/m3, gęstość nasypowa pyłu (węgiel kamienny) - 523 kg/m3 , gęstość nasypowa "EKOGROSZEK" - 750 kg/m3 , gęstość pyłu z elektrofiltru PEC Gliwice 2341.7kg/m3 , Cementownia Nowiny 2690.8kg/m3

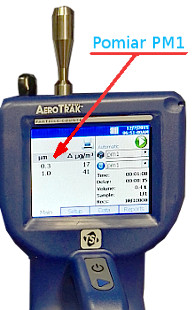

Dla PM1 ustawiamy kanał zliczania różnicowego (Δ) μg/m³ - 0.3µm i 1µm
Dla PM2.5 ustawiamy kanał zliczania różnicowego (Δ) μg/m³ - 0.3µm i 2.5µm
Dla PM4 ustawiamy kanał zliczania różnicowego (Δ) μg/m³ - 0.3µm i 4µm
Dla PM10 ustawiamy kanał zliczania różnicowego (Δ) μg/m³ - 0.3µm i 10µm
Dane techniczne:
| Parametr | Opis |
| Zakres pomiarowy: | 0.3 - 10µm |
| Wielkość cząstek: | 9306-V2: 0.3 ... 10 µm, ustawiany |
| Sprawność zliczania: | 50%@0.3µm; 100% dla cząstek > 0.45µm |
| Max koncentracja: | 210 000 000 cząstek / m³ @ <10% stracie zliczania |
| Źródło światła: | dioda laserowa |
| Zerowy poziom zliczania: | |
| Pobór próbki: | 0.1CFM (2.83 l/min) z dokładnością ±5% |
| Kontrola przepływu: | Patent - 6 167 107 |
| Crtyfikat kalibracji: | Zgodny z NIST |
| Tryby poboru próbki: | Ustawiany ręcznie, automatyczny, sygnał, ilość cząstek, koncentracja/ koncentracja różnicowo |
| Czas poboru próbki | 1s ... 99h |
Pozostałe dane techniczne
| Czułość min. | 0.3µm |
| Przepływ | 0.1cfm (2.83 l/min) |
| Jednostki pomiaru | cząstki/l, cząstki/m3 i cząstki/ft3 |
| Żródło światła | dioda laserowa 680nm |
| Alarm | TAK |
| Zasilanie | 110…240VAC |
| Akumulator | Li-ion do 6 godzin pracy |
| Czas ładowania | 2 godziny |
| Wymiary | 254 x 110 x 76 mm |
| Interfejs komunikacyjny | USB | wejście na zewnętrzny nośnik pamięci | ethernet z protokołem Modbus TCP |
| Rejestracja danych | bezpośrednio do pamięci przyrządu |
| Masa | 1.00 kg |

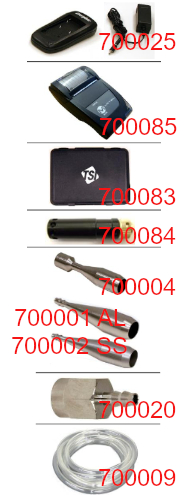

| Akcesoria | Sonda izokinetyczna, filtr zerowy, zasilacz sieciowy, oprogramowanie, kabel komunikacyjny, certyfikat kalibracji, podręcznik obsługi |
| W opcji | zapasowy akumulator, sonda temperatury i wilgotności, sonda izokinetyczna, drukarka, walizka, zewnętrzna ładowarka |
| Wymagania systemowe | Windows 2000/XP, przeglądarka internetowa, arkusz kalkulacyjny, napęd CD-ROM |
Opis
6-kanałowe liczniki cząstek AeroTrak 9306 to przenośne urządzenie zliczając liczbę cząstek stałych zawieszonych w powietrzu. Model 9306 jest dedykowany szczególnie do pomiaru powietrza niefiltrowanego, gdyż ma wysoki próg koncentracji cząstek. Przyrząd znajduje zastosowanie w monitoringu środowisk produkcyjnych w przemyśle farmaceutycznym, półprzewodnikowym jak również wszędzie tam gdzie niezbędnym jest sprawdzanie jakości powietrza np. po czyszczeniu instalacji wentylacyjnych. Urządzenie posiada dołączone oprogramowanie do odczytu danych poprzez USB plus możliwość podpięcia pendriva. Wbudowana wewnętrzna pamięć dodatkowo podnosi walory użytkowe. Licznik przeznaczony jest dla użytkowników poszukujących urządzenia o zaawansowanych parametrach technicznych za niewygórowaną cenę. W celu wpięcia w istniejący już system pomiarowy licznik wyposażono w interfejs ethernet z protokołem Modbus TCP.
AeroTrak to zaawansowane licznik cząstek przeznaczony do takich aplikacji jak:
- Monitoring koncentracji cząstek wewnątrz i na zewnątrz budynku
- Raportowanie poziomu zanieczyszczenia
- Prezentacja skuteczności czyszczenia instalacji wentylacyjnych
- Wykrywanie źródeł zanieczyszczeń
- Sprawdzanie poprawności osadzenia filtrów HEPA
- Określenie sprawności filtrów czystych
- Inspekcja instalacji HVAC (wyposażenia & kanały)
- Punktowy pomiar ilości cząstek w miejscu pracy
- Archiwizacja, analiza, systematyzowanie oraz wydruk danych w formie raportów
Cechy charakterystyczne
- Zasilanie akumulatorowo-sieciowe
- Czułość od 0.3 µm
- Jednoczesne zliczanie sześciu rozmiarów cząstek
- Pamięć 10 000 próbek plus możliwość zapisu danych na dysku PC
- Niewielkie wymiary i masa
- Oprogramowanie pracujące w systemie Windows
Zastosowanie
- Kontrola czystości powietrza
- Monitorowanie czystych pomieszczeń
- Śledzenie źródeł zanieczyszczeń
- Monitorowanie rozkładu wielkości cząstek
- Testowanie uszczelnień filtrów
- Testowanie skuteczności filtrów

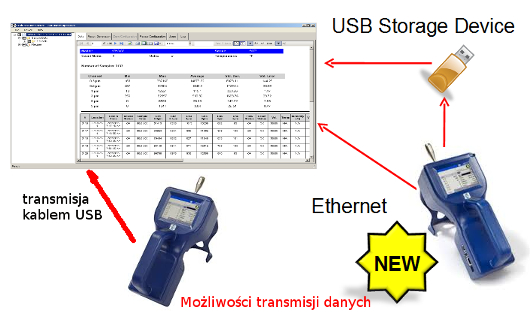

Aktualnie dostępna jest nowa zaktualizowana wersja licznika, dodano możliwość zapisu danych w podziale na pomieszczenia (250) i w każdym z nich do 999 punktów pomiarowych. Pojemność pamięci wynosi 10 000 próbek z datą, godziną, ilością cząstek w podziale na ich wymiar, statusem urządzenia i przepływem. Transfer zapamiętanych danych można zrealizować poprzez port USB do oprogramowanie TrakPro Lite Secure (2015) lub poprzez złącze ethernet do systemu FMS.
Z nowych funkcji wprowadzono możliwość pomiaru stężenia pyłu we frakcjach (μg/m³) po wpisaniu gęstości materiału z którego zbudowane są cząstki stałe.
|
 |
