Ultradźwiękowy, bezinwazyjny przepływomierz (U1000MKII-WM) lub ciepłomierz (U1000MKII-WM-HM) jest korzystną cenowo alternatywą dla tradycyjnych przepływomierzy lub dla wersji HM ciepłomierzy inwazyjnych, przeznaczonych do zarządzania energią w indywidualnych i zbiorowych systemach ciepłowniczych lub chłodniczych.
Oferuje znaczącą redukcję kosztów montażu i korzyści wynikające z łatwości serwisowania w stosunku do ciepłomierzy tradycyjnych.
Prosta instalacja – podłącz zasilanie, wprowadź średnicę wewnętrzną rury, wyreguluj czujniki i zaciśnij na rurze – nie są wymagane żadne specjalistyczne umiejętności ani narzędzia!

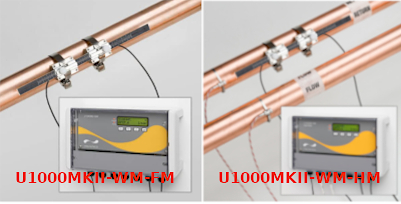

Dwie wersje wykonania:
1. U1000MKII - WM - FM przepływomierz bezinwazyjny
2. U1000MKII - WM - HM cieplomierz - złożenie przepływomierza bezinwazyjnego plus para dwóch czujników temperatury Pt100
Kluczowe cechy i zalety
-
2 alternatywne zakresy średnic rurociągów - 22…115 mm lub 125…225 mm
- Opcjonalna komunikacja Modbus RTU albo M-Bus
- Pomiar bezinwazyjny metodą korelowanego krzyżowo czasu propagacji
- Przetworniki ultradźwiękowe 1 MHz, nadające się do starych i grubościennych rur
- Pomiar wody lub wodnego roztworu glikolu
- Łatwy montaż bez specjalistycznych umiejętności i narzędzi
- Bezinwazyjny montaż zapewniający minimalny czas przestoju i łatwość konserwacji / serwisu
-
Wbudowany wyświetlacz zapewniający także informacje dla montażu i serwisu
- Wyjście impulsowe dla przepływu objętościowego i energii w kWh (BTU) lub interfejs komunikacyjny dla integracji z systemami BMS
Dane techniczne:
- Metoda pomiarowa: ultradźwiękowa, pomiar czasu propagacji sygnału z korelacją krzyżową
- Dynamika pomiaru: 100:1
- Metoda pomiaru ciepła: zgodna z EN1434 rozdział 6
- Dokładność: ±1…3% odczytu prędkości przepływu dla prędkości >0.3 m/s
- Zakres pomiarowy prędkości: 0.1…10 m/s
- Zakres średnic rurociągów: dostępne 2 wersje, 25…115 mm lub 125…225 mm
- Materiał rurociągu: stal węglowa, stal kwasoodporna, tworzywo sztuczne lu miedź
- Zakres temperatury medium: 0…135°C
- Wyjście analogowe (opcja): 4…20 mA dedykowane dla przepływu, może być używane jednocześnie z komunikacją cyfrową Modbus / M-Bus
- Dla ciepłomierza - czujniki temperatury: Pt100, klasa B, podłączenie 4 przewodowe, rozdzielczość 0.1°C, min różnica 0.3°C
- Wyjście impulsowe: impulsy lub częstotliwość. Impulsy dla energii lub objętości. Częstotliwość dla przepływu. Może być skonfigurowane jako alarmowe. Optoizolowany przekaźnik MOSFET, bezpotencjałowy.
- Interfejs komunikacyjny (opcja): RS 485 Modbus RTU lub M-Bus
- Zasilanie: 12~24 VAC/DC, 7 W, opcjonalnie 12 V.
- Stopień ochrony obudowy: IP68
- Wymiary obudowy elektroniki: 215 x 125 x 90 mm
Dostępne wersje przepływomierza U1000MKII-WM-FM
Nr katalogowy | Opis |
904-11001400
|
U1000MKII-WM-FM, tylko wyjście impulsowe, zakres średnic 22-115mm, 0…135°C
|
904-11004800
|
U1000MKII-WM-FM, tylko wyjście impulsowe, zakres średnic 125-225mm, 0…135°C
|
904-11001401 | U1000MKII-WM-FM, wyjście impulsowe i analogowe 4…20mA, zakres średnic 22-115mm, 0…135°C |
904-11004801 | U1000MKII-WM-FM, wyjście impulsowe i analogowe 4…20mA, zakres średnic 125-225mm, 0…135°C |
904-11001402
|
U1000MKII-WM-FM, wyjście impulsowe + Modbus RTU, zakres średnic 22-115mm, 0…135°C
|
904-11004802
|
U1000MKII-WM-FM, wyjście impulsowe + Modbus RTU, zakres średnic 125-225mm, 0…135°C
|
904-11001403
|
U1000MKII-WM-FM, wyjście impulsowe + M-Bus, zakres średnic 22-115mm, 0…135°C |
904-11004803
|
U1000MKII-WM-FM, wyjście impulsowe + M-Bus, zakres średnic 125-180mm, 0…135°C
|
904-11001404 | U1000MKII-WM-FM, wyjście impulsowe, analogowe 4…20mA, Modbus RTU, zakres średnic 22-115mm, 0…135°C |
904-11004804 | U1000MKII-WM-FM, wyjście impulsowe, analogowe 4…20mA, Modbus RTU, zakres średnic 125-225mm, 0…135°C |
904-11001405 | U1000MKII-WM-FM, wyjście impulsowe, analogowe 4…20mA, M-Bus, zakres średnic 22-115mm, 0…135°C |
904-11004805 | U1000MKII-WM-FM, wyjście impulsowe, analogowe 4…20mA, M-Bus, zakres średnic 125-225mm, 0…135°C |
Dostępne wersje bezinwazyjnego ciepłomierza U1000MKII-WM-HM:
Nr katalogowy | Opis |
904-20001400
|
U1000MKII-WM-HM, tylko wyjście impulsowe, zakres średnic 22-115mm, 0…135°C
|
904-20004800
|
U1000MKII-WM-HM, tylko wyjście impulsowe, zakres średnic 125-225mm, 0…135°C
|
904-20001401 | U1000MKII-WM-HM, wyjście impulsowe i analogowe 4…20mA, zakres średnic 22-115mm, 0…135°C |
904-20004801 | U1000MKII-WM-HM, wyjście impulsowe i analogowe 4…20mA, zakres średnic 125-225mm, 0…135°C |
904-20001402
|
U1000MKII-WM-HM, wyjście impulsowe + Modbus RTU, zakres średnic 22-115mm, 0…135°C
|
904-20004802
|
U1000MKII-WM-HM, wyjście impulsowe + Modbus RTU, zakres średnic 125-225mm, 0…135°C
|
904-20001403
|
U1000MKII-WM-HM, wyjście impulsowe + M-Bus, zakres średnic 22-115mm, 0…135°C |
904-20004803
|
U1000MKII-WM-HM, wyjście impulsowe + M-Bus, zakres średnic 125-180mm, 0…135°C
|
904-20001404 | U1000MKII-WM-HM, wyjście impulsowe, analogowe 4…20mA, Modbus RTU, zakres średnic 22-115mm, 0…135°C |
904-20004804 | U1000MKII-WM-HM, wyjście impulsowe, analogowe 4…20mA, Modbus RTU, zakres średnic 125-225mm, 0…135°C |
904-20001405 | U1000MKII-WM-HM, wyjście impulsowe, analogowe 4…20mA, M-Bus, zakres średnic 22-115mm, 0…135°C |
904-20004805 | U1000MKII-WM-HM, wyjście impulsowe, analogowe 4…20mA, M-Bus, zakres średnic 125-225mm, 0…135°C |
Zalecane miejsce montażu
Do pobrania:
Karta katalogowa (przepływomierz): Przepływomierz U100MKII-FM | |
Karta katalogowa (ciepłomierz): Ciepłomierz z przepływomierzem U1000-WM-HM | |
Instrukcja: Ciepłomierz z przepływomierzem U1000MKII-WM-HM |
