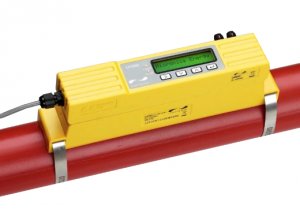

Ciepłomierz bezinwazyjny U1000MKII-HM

Nr kat.: Ultraflow U1000 HM
+

Bezinwazyjny stacjonarny przepływomierz z dodatkowym wejściem na dwa czujniki temperatury Pt100 kl. B i wbudowanym ciepłomierzem- Ultraflo U1000 HM brytyjskiej firmy Micronics.

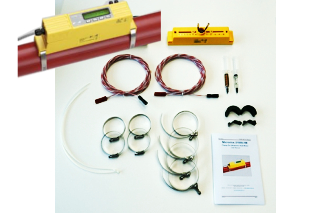

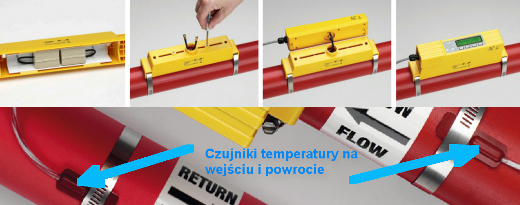

Sposób wyznaczania ciepła/energii jest zgodnie z normą EN1434 sekcja 6. Przeznaczony do pomiarów mocy instalacjach grzewczych i chłodniczych. Ultraflo U1000 HM stanowi doskonałe bezinwazyjne rozwiązanie do analizy instalacji jako systemu z wzajemnym oddziaływaniem elementów istotnych dla komfortu i zużycia energii.  "Ultraflo U1000 HM" najnowszy produkt  będący połączeniem bezinwazyjnego przepływomierza i ciepłomierza. Nowa alternatywa, bez cięcia rur i mechanicznych problemów instalacyjnych. Prosty, niski koszt pomiarów przepływu z zewnątrz rury! U1000 HM to ultradźwiękowy stacjonarny przepływomierz cęgowy do pomiaru prędkości, przepływu i mocy cieplnej cieczy, z wyjściem cyfrowym, impulsowym, częstotliwościowym. Można go wykorzystać jako samodzielny przepływomierz jak i element  zintegrowanego systemu pomiarowego mediów. Prosta instalacja - opaską do rury plus instalacja dwóch czujników na wejściu i na powrocie do pomiaru temperatury, podłączenie zasilania, wpisanie średnicy rury, nie wymaga specjalistycznych umiejętności lub narzędzi!Ultraflo U1000HM

Alternatywa dla tradycyjnych instalacji, serwisowanie na sucho, minimalny czas przestojów! Kompaktowa, solidna i niezawodna obudowa. U1000 HM został zaprojektowany do zapewnienia maksymalnej trwałości w środowisku przemysłowym.

Przeznaczony do pomiarów w rurociągach całkowicie wypełnionych.

Branże:

  • Zarządzanie energią
  • Zarządzanie budynkiem

Polecany do:

  • Ciepłej wody <85°C
  • Wody lodowej
  • Wody lodowej z glikolem

Cechy

  • Dokładny, bezinwazyjny, ciepłomierz do cieczy czystych z zawartością cząstek stałych  < 3% objętości
  • Zakres przepływu: 0.1~10m/s
  • Zakres średnicy zewn. rur 22...115mm / 1250...180mm. Minimalna średnica wewętrzna to 20mm / 105mm.
  • Zakres temperatur medium: 0...85oC.
  • Czujniki temperatury: Pt100, klasa B, 4-przewodowe, kabel 5mb
  • Dokładność: ±1~3% warości mierzonej >0.3m/s
  • Jednostki:
    Prędkość: m/s, ft/s
    Przepływ: l/s, l/min, gal/s,gal/min, USgal/s, m³/min, m³/h
    Objętość: litry, m³, gals, USgals
    Energia: kWh, MWh
  • Pomiar na rurach ze stali węglowej lub kwasoodpornej, miedzi lub tworzywa sztucznego
  • Mierzone medium: woda, woda+glikol etylenowy 30%
  • Przetwornik mikroprocesorowy z wyświetlaczem graficznym 2x16
  • Wyjście analogowe: impulsowe / częstotliwościowe, Energia [kWh lub BTU] lub strumień objętościowy
  • Wyjście cyfrowe: RS485 Modbus RTU lub M-Bus
  • Zasilanie 12~24VAC/DC
  • Obudowa: IP54
  • Wbudowany wyświetlacz

Aplikacje

  • pomiar przepływu cieczy w całkowicie wypełnionych rurociągach
  • pomiar przepływu chwilowego i sumarycznego oraz prędkości przepływu
  • badanie rozpływów
  • wykrywanie przecieków
  • sprawdzanie wydajności pomp oraz innych przepływomierzy
  • woda, glikol, bilansowanie przepływów, pomiarów mocy instalacjach grzewczych i chłodniczych.

u1000hm

Funkcje:

  • średnice rurociągów: DN20 ... DN 180
  • temperatura cieczy do +85oC
  • prędkość przepływu 0.1 m/s ... 10 m/s, wyróżniająca stabilność zera.
  • funkcja zapewniająca bezproblemowe i szybkie przygotowanie do pomiarów
  • prezentacja wyników pomiarów  na czytelnym wyświetlaczu
  • pomiar przepływu z wewnętrznym sumatorem
  • zaawansowane funkcje
  • programowalne wyjście, jednostki zliczania
  • możliwość zabezpieczenia hasłem ustawień konfiguracyjnych
  • zasilanie 12~24VAC/DC

Dostępne wersje

804-20001400
U1000MKII-HM, tylko wyjście impulsowe, zakres średnic 22-115mm, 0…85°C
804-20004600
U1000MKII-HM, tylko wyjście impulsowe, zakres średnic 125-180mm, 0…85°C
804-20001402
U1000MKII-HM, wyjście impulsowe + Modbus RTU, zakres średnic 22-115mm, 0…85°C
804-20004602
U1000MKII-HM, wyjście impulsowe + Modbus RTU, zakres średnic 125-180mm, 0…85°C
804-20001403
U1000MKII-HM, wyjście impulsowe + M-Bus, zakres średnic 22-115mm, 0…85°C
804-20004603
U1000MKII-HM, wyjście impulsowe + M-Bus, zakres średnic 125-180mm, 0…85°C

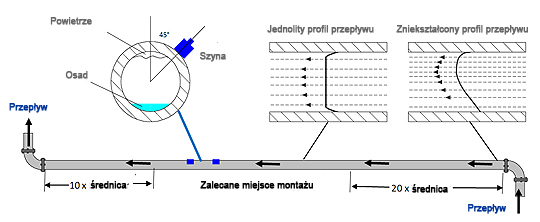

Zalecane miejsce montażu

u1000_montaz



Cena: 980Funtów brytyjskich + VAT
