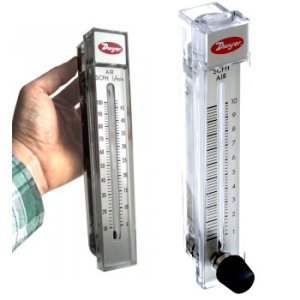

Korpus jest praktycznie nietłukący. Wszystkie modele standardowe posiadają uszczelnienia w postaci O-ringów z Buny-N oraz w opcji precyzyjne zawory regulacyjne.
Rotametry wyposażone są w metalowe wkładki w tylnej ścianie przeznaczone do montażu panelowego. Mogą też być mocowane bezpośrednio do systemu rur.
Sposób przeliczenia przepływu gazów dla warunków innych niż standardowe dla powietrza i innych gazów:
Warunki standardowe dla których kalibrowany jest rotametr dla powietrza to:
- 20oC i 1,014 bar (absolutne)
Aby wykorzystać rotametry do poprawnego pomiaru przepływu gazów w innych niż standardowe warunkach należy uwzględnić poprawkę na te warunki.
Wzór na taka poprawkę wygląda następująco:
gdzie:
Q - aktualny przepływ [Nl/min]
Qo- przepływ powietrza odczytany z rotametru [Nl/min]
r1 - gęstość względna odniesiona do powietrza (1.293kg/m³/1.293kg/m³=1)
r2 - gęstość względna mierzonego gazu odniesiona do powietrza (x/1.293kg/m³)
p1 - standardowe ciśnienie atmosferyczne [1.014bar(abs)]
p2 - ciśnienie absolutne mierzonego gazu w warunkach rzeczywistych [bar(abs)]
T1 - temperatura absolutna powietrza dla warunków standardowych (Kelvin) = 293oK (=20oC)
T2 - temperatura absolutna mierzonego gazu dla warunków aktualnych (Kelvin) = oK
Przykład:
Korzystamy z rotametru do pomiaru przepływu CO2, przy ciśnieniu 2bary względnego w temperaturze 30oC
Wynik odczytany z rotametru to 200Nl/min
gdzie:
Qo- 200 [Nl/min]
r1 - 1
r2 - 1.529 | (1.977kg/m³/1.293kg/m³)
p1 - 1.013bar(abs)
p2 - 2bary względne 3 bary absolutne
T1 - 293oK (=20oC), | 0oC = 273oK |
T2 - 303oK
Przy wskazywanym przepływie 200Nl/min aktualny przepływ to 274Nl/min dla CO2 przy ciśnieniu 2 bar / 30oC
W uproszczeniu:
Jeżeli mamy medium o innej gęstości niż powietrze a pozostałe parametry zgodne z warunkami standardowymi dla których kalibrowany był rotametr (dla powietrza + 20oC i 1,014 bar (absolutne)) to w/w wzór ulega uproszczeniu do:

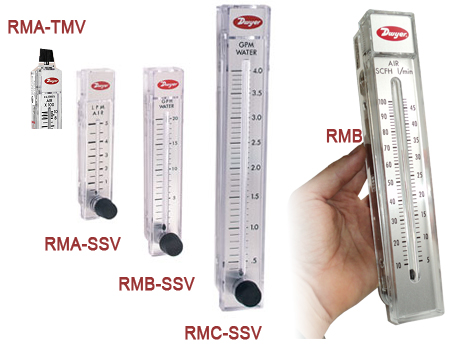

DOSTĘPNE MODELE
Model | Opis konstrukcji |
RMA | RMB | RMC-x | Standardowy |
RM-x-BV | BV z zaworem mosiężnym (nie dla RMB) |
RM-x-SSV | SSV z zaworem kwasoodpornym |
RMA-x-TMV | TMV z zaworem na górze dla instalacji podciśnieniowych |
x - numer zakresu |
ZAKRESY POMIAROWE
Dostępne wersje:
RMA-X- standardowa
RMA-X-BV - zawór mosiężny
RMA-X-SSV - zawór nierdzewny
RMA-X-TMV - wersja z zaworem górny do zastosowań na podciśnienie
|
|
RMA-1 | 0.05-.5 scfh powietrze RMA-2 | 0.1-1 scfh powietrze RMA-3 | 0.2-2 scfh powietrze RMA-4 | 0.5-5 scfh powietrze RMA-5 | 1-10 scfh powietrze RMA-6 | 2-20 scfh powietrze RMA-7 | 5-50 scfh powietrze RMA-8 | 10-100 scfh powietrze RMA-9 | 15-150 scfh powietrze RMA-10 | 20-200 scfh powietrze RMA-151 | 5-50 cc/min powietrze RMA-150 | 10-100 cc/min powietrze RMA-11 | 30-240 cc/min powietrze RMA-12 | 50-500 cc/min powietrze RMA-13 | 100-1000 cc/min powietrze RMA-14 | 200-2500 cc/min powietrze |
RMA-26 | 0.5-5 l/min powietrze RMA-21 | 1-10 l/min powietrze RMA-22 | 2-25 l/min powietrze RMA-23 | 5-50 l/min powietrze RMA-24 | 5-70 l/min powietrze RMA-25 | 10-100 l/min powietrze RMA-32 | 5-50 cc/min woda RMA-33 | 10-110 cc/min woda RMA-34 | 20-300 cc/min woda RMA-42 | 1-11 GPH woda RMA-43 | 2-24 GPH woda RMA-44 | 4-34 GPH woda RMA-45 | 5-50 GPH woda |
Rotametr serii RMB:
Dostępne wersje:
RMB-X- standardowa
RMB-X-BV - zawór mosiężny
RMB-X-SSV - zawór nierdzewny
|
|
RMB-49 | 0.5-5 scfh Air (powietrze) RMB-50 | 1-10 scfh Air RMB-51 | 2-20 scfh Air RMB-52 | 5-50 scfh Air RMB-53 | 10-100 scfh Air RMB-54 | 20-200 scfh Air RMB-55 | 40-400 scfh Air RMB-56 | 50-500 scfh Air RMB-57 | 60-600 scfh Air RMB-82 | 1-12 GPH Water RMB-83 | 1-20 GPH Water RMB-84 | 4-40 GPH Water RMB-85 | 10-100 GPH Water |
RMB-50D | 1.2-10 scfh/0.6-5 l/min Air RMB-51D | 3-20 scfh/1.5-9.5 l/min Air RMB-52D | 4-50 scfh/2-23 l/min Air RMB-53D | 60-100 scfh/5-50 l/min Air RMB-54D | 20-200 scfh/5-95 l/min Air RMB-82D | 1-12 GPH/0.06-0.76 l/min Water (woda) RMB-83D | 1-20 GPH/0.065-1.25 l/min Water RMB-85D | 10-100 GPH/0.8-6.2 l/min Water |
Rotametr RMC
Dostępne wersje:
RMC-X- standardowa
RMC-X-BV - zawór mosiężny
RMC-X-SSV - zawór nierdzewny
|
|
RMC-101 | 5-50 scfh Air RMC-102 | 10-100 scfh Air RMC-103 | 20-200 scfh Air RMC-104 | 40-400 scfh Air RMC-105 | 60-600 scfh Air RMC-106 | 100-1000 scfh Air RMC-107 | 120-1200 scfh Air RMC-108 | 180-1800 scfh Air RMC-121 | 1-10 scfm Air RMC-122 | 2-20 scfm Air RMC-123 | 3-30 scfm Air |
RMC-134 | 2-20 GPH Water RMC-135 | 8-90 GPH Water RMC-141 | 0.1-1 GPM Water RMC-142 | 0.2-2.2 GPM Water RMC-143 | 0.4-4 GPM Water RMC-144 | 0.8-7 GPM Water RMC-145 | 1.2-10 GPM Water |
DANE TECHNICZNE
Medium: kompatybilne gazy i ciecze
Materiały mające kontakt z medium:
- Korpus: poliwęglan
- Uszczelka: Buna-N (opcja: Viton)
- Części metalowe: mosiądz (opcja: stal k.o.)
- Pływak: stal k.o., czarne szkło, aluminium, K Monel (zależnie od zakresu)
Limity temperatur i ciśnień:
- Bez zaworu: 6.9bar/54°C
- Z zaworem: 6.9bar/54°C
Dokładność:
- RMA: 4%
- RMB: 3%
- RMC: 2% zakresu
Przyłącza procesowe: 1/8 NPT (gwint wewnętrzny) RMA | 1/4NPT RMB | 1/2NPT RMC
Długość podzielni: typ. 2" | 5" | 10"
Pozycja pracy: pionowa
Masa: 113g - RMA | 368g - RMB | 1.1kg-RMC
Do pobrania:
Karta katalogowa: Rotametr RM |
