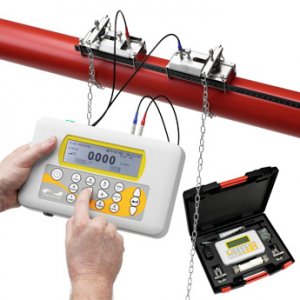

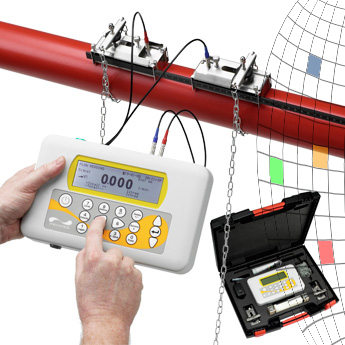

Przepływomierz Portaflow PF222 to przenośny ultradźwiękowy przepływomierz bezinwazyjny przeznaczony do pomiarów przepływu wody i czystych cieczy płynących w rurociągach całkowicie wypełnionych. Dostarczany jest z jedną parą sond pomiarowych: DN 13 ... DN 115 lub DN 50 ... DN 1000. Wykorzystuje zaawansowaną technologią cyfrowego przetwarzania sygnału i jego rejestrację w oparciu o wyjście analogowe lub impulsowe.

PF222 może wyświetlać chwilowy przepływ płynu, jego prędkość lub ilość sumaryczną. Wbudowane wyjście analogowe i impulsowe proporcjonalne jest do aktualnego przepływu,  przeznaczone do współpracy z zewnętrznymi urządzeniami sterującymi lub rejestrującymi.
Portaflow PF222 zaprojektowano z myślą o "łatwość użytkowania". Interaktywne menu QuickStart, upraszcza instalację systemu w dowolnym miejscu, ogranicza niezbędny minimalny czas do startu pomiaru. Co więcej, umożliwia zapisywanie w nieulotnej pamięci danych miejsca pomiarowego przyśpieszając znacznie czas konfiguracji przy ponownym pomiarze.
Czujniki przepływu przymocowane na zewnątrz rury, zapewniając całkowicie nieinwazyjny monitoring przepływu bez naruszania instalacji i ingerencji w aktualny proces.

Portaflow PF222 przeznaczony do takich aplikacji jak:

• Stacje uzdatniana wody | Zarządzanie energią | Produkcja energii elektrycznej
• Przemysł petrochemiczny | Ropa / Gaz
• Przemysł spożywczy | Farmacja
• Przemysł energetyczny | Produkcja
• HVAC i audyty energetyczne
• Wertyfikacja poprawności pracy pomp
• Pomiar  | Kontrola procesów chemicznych
• Układy hydrauliczne
• Systemy przeciwpożarowe
• wykrywania przecieków
• testowanie kotłów

Przepływomierz dostępny jest z:

• przetwornikami "A" do pomiarów prędkości cieczy w rurach o średnicy zewnętrznej 13~115mm
• przetwornikami "B" do poiarów prędkości cieczy w rurach o średnicy zewnętrznej 50~1000mm
• UWAGA: w nowym wykonaniu istnieje możliwość zakupu wersji z dwoma w/w czujnikami A&B

Zakres pracy przetworników: -20°C ~ +135°C

Wyjście: z optizolacją 0/4~20mA; programowane impulsowe: 2ms÷500ms

Cechy wyróżniające:

• średnice rurociągów: DN 13 ... DN 115 lub DN 50 ... DN 1000 / temperatura cieczy do +135ºC (przepływomierz jest dostarczany z wybraną parą sond pomiarowych lub obydwoma)
• prędkość przepływu 0.1 m/s ... 20 m/s, wyróżniająca stabilność zera
  W badaniach testowych mierzono przy prędkości przepływu 2 mm/s.
  Cecha przydatna przy detekcji wycieków i nieszczelności.
• funkcja QuickStart, zapewniająca bezproblemowe i szybkie przygotowanie do pomiarów.
• prezentacja wyników pomiarów na czytelnym wyświetlaczu
• programowalne wyjście prądowe 0/4 - 20 mA, wyjście impulsowe z programowalną wartością jednostki zliczania
• możliwość zabezpieczenia hasłem ustawień konfiguracyjnych
• zasilanie z wewnętrznych akumulatorków, zapewniających gotowość do pomiarów do 20 h.

Dane techniczne



• PF222 A kod 770-6004, średnica zewnętrzna rury 13-115mm, czas pracy na baterii 14h, zakres temperaturowy: -20°C do +135°C
• PF222 A kod 770-6004M, średnica zewnętrzna rury 13-115mm sonda magnetyczna, czas pracy na baterii 14h, zakres temperaturowy: -20°C do +135°C
• PF222 A kod 770-6004IP68, średnica zewnętrzna rury 13-115mm IP68, czas pracy na baterii 14h, zakres temperaturowy: -20°C do +135°C
• PF222 A kod 770-6004IP68M, średnica zewnętrzna rury 13-115mm sonda magnetyczna IP68, czas pracy na baterii 14h, zakres temperaturowy: -20°C do +135°C



• PF222 B kod 770-6006, średnica zewnętrzna rury 50 - 1000mm, czas pracy na baterii 14h, zakres temperaturowy: -20°C do +135°C
• PF222 B kod 770-6006M, średnica zewnętrzna rury 50 - 1000mm, sonda magnetyczna, czas pracy na baterii 14h, zakres temperaturowy: -20°C do +135°C
• PF222 B kod 770-6006IP68, średnica zewnętrzna rury 50 - 1000mm, IP68, czas pracy na baterii 14h, zakres temperaturowy: -20°C do +135°C.
• PF222 B kod 770-6006IP68M, średnica zewnętrzna rury 50 - 1000mm, sonda magnetyczna IP68, czas pracy na baterii 14h, zakres temperaturowy: -20°C do +135°C

Wersja z dwoma zestawami sond pomiarowych

• PF222 AB kod 770-6008, średnica zewnętrzna rury 13-1000mm, czas pracy na baterii 14h, zakres temperaturowy: -20°C do +135°C
• PF222 AB kod 770-6008M, średnica zewnętrzna rury 13-1000mm, sonda magnetyczna, czas pracy na baterii 14h, zakres temperaturowy: -20°C do +135°C
• PF222 AB kod 770-6008IP68 średnica zewnętrzna rury 13-1000mm IP68, czas pracy na baterii 14h, zakres temperaturowy: -20°C do +135°C
• PF222 AB kod 770-6008IP68M średnica zewnętrzna rury 13-1000mm, sonda magnetyczna IP68, czas pracy na baterii 14h, zakres temperaturowy: -20°C do +135°C
