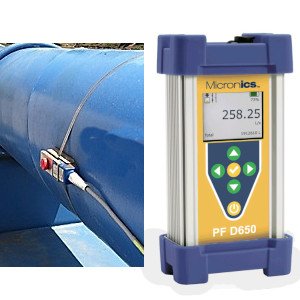

Przepływomierz dopplera Portaflow D650

Kategoria: Pomiary przepływu i prędkości

Nr katalogowy: Portaflow D650

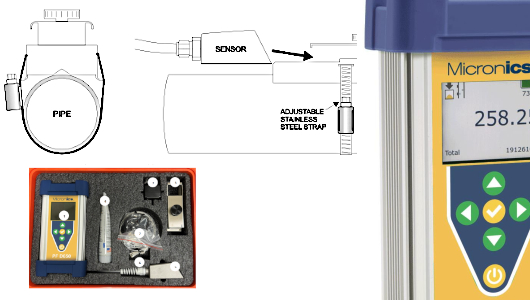

Portaflow D650 to bezkontaktowy przepływomierz dopplerowskiego. Przeznaczony do precyzyjnego pomiaru przepływu cieczy z zawiesiną lub cieczy napowietrzonych gazami w rurach w pełni wypełnionych. Przepływomierz dopplerowski monitoruje natężenie przepływu zanieczyszczonych lub napowietrzonych cieczy takich jak ścieki, chemikalia, kwasy, szlamy, cieczy ścierne lub lepkie. Przeznaczony do stosowania na rurach wypełnionych wszelkimi rodzajami płynów zawierających cząstki stałe lub pęcherzyki gazu. Czujnik PF F650 montowany jest na zewnętrznej stronie plastikowej lub metalowej rury o średnicy zewnętrznej od 12.7mm. Mierzony przepływ uzyskiwany jest na podstawie sygnału akustycznego odbijającego się od poruszających się cząstek lub pęcherzyków gazu zawieszonych w cieczy. Proces instalacji sondy jest bardzo łatwy bez potrzeby blokowania przepływu. Czujnik nie posiada kontaktu z mierzoną cieczą, nie wymaga cięcia ani nawiercania, brak możliwości gromadzenia się osadu lub kamienia. Portaflow D650 nadaje się do pomiarów tzw. trudnych cieczy w aplikacja w których klasyczne przepływomierze uległyby uszkodzeniu. Czujnik pomiarowy montowany jest na zewnątrz rury, dzięki temu brak jest bezpośredniego kontaktu z medium.

CECHY:

Przenośny, bezkontaktowy pomiar przepływu dla najbardziej agresywnych mediów i środowisk
Wytrzymała obudowa z wytłaczanego aluminium o stopniu ochrony IP67
Zaawansowane przetwarzanie sygnału
Tryb niskiego zużycia energii przedłużający żywotność baterii
Nadaje się do cieczy zawierających cząstki stałe w zawieszeniu lub pęcherzyki (minimalna wielkość 100 mikronów, minimalne stężenie 75 ppm)
Ekonomiczny pomiar
Zestaw montażowy ze stali nierdzewnej i walizka transportowa
Prosty montaż i obsługa

Zalecany do pomiarów:

Ścieków
Oczyszczone ścieki
Woda napowietrzona
Osady i zawiesiny
Substancje chemiczne i rozpuszczalniki
Ciecze lepkie
Środki ścierne
Produkty spożywcze
Masa celulozowa
Kwasy i zasady

Zasada pomiaru:

Czujnik ultradźwiękowy Portaflow D650 wysyła fale dźwiękowe o wysokiej częstotliwości przez ściankę rury do przepływającej cieczy. Pęcherzyki gazu lub cząstki stałe zawieszone w cieczy odbijają sygnał ultradźwiękowy z powrotem do czujnika. Gdy fala dźwiękowa odbija się od poruszających się pęcherzyków lub cząstek, wraca do czujnika z przesuniętą częstotliwością. To przesunięcie częstotliwości nazywane jest efektem Dopplera. Czujnik PF D650 w sposób ciągły mierzy różnicę między częstotliwością nadawaną a odbieraną, aby dokładnie mierzyć przepływ.

SPECYFIKACJA TECHNICZNA PORTAFLOW D650

Parametry robocze:	Ciecze zawierające cząstki stałe w zawieszeniu lub pęcherzyki o minimalnej wielkości 100 mikronów i minimalnym stężeniu 75 ppm
Zakres prędkości przepływu:	od ±0,03 m/s do 12,2 m/s (od ±0,1 ft/s do 40 ft/s) w większości zastosowań
Dokładność:	±2% odczytu lub 0,03 m/s (0,1 ft/s), w zależności od tego, która z tych wartości jest większa. Wymaga obecności cząstek stałych lub pęcherzyków o minimalnej wielkości 100 mikronów i minimalnym stężeniu 75 ppm. Powtarzalność: ±0,1%, liniowość ±0,5%
Średnica rury:	Czujnik ultradźwiękowy można zamontować na dowolnej rurze o średnicy wewnętrznej od 12,7mm do 4,6m
Wyświetlacz:	Kolorowy wyświetlacz TFT LCD typu IPS, przekątna ekranu 2,8”, rozdzielczość 320 x 240, jasność 500 nitów, bardzo szeroki kąt widzenia
Zasilanie:	Wbudowany akumulator litowo-polimerowy zapewniający do 15 godzin ciągłej pracy Zewnętrzna ładowarka sieciowa do USB-C o parametrach wejściowych 100–240 V AC, 50–60 Hz, 0,6 A oraz wyjściowych 5,0 V DC, 3 A, 15 W
Pamięć	Rejestrator danych: Pojemność 12 milionów punktów, konfigurowalny pod kątem prędkości lub natężenia przepływu, z oznaczeniem daty i godziny, konfigurowalny format dla oprogramowania Logger Software (LG2) lub CSV, dostępne interwały: 10 s, 30 s, 1 min, 2 min, 5 min, 10 min, 15 min, 30 min i 1 godz. Pliki dziennika, pliki dzienników dobowych, pliki ustawień parametrów oraz pliki z zarejestrowanymi przebiegami za pośrednictwem pamięci USB-C (w zestawie)
Praca:	Interwał rejestracji: 30 s, 1 min, 2 min, 5 min, 10 min, 15 min Szacowany czas pracy baterii: 5 dni, 8 dni, 15 dni, 30 dni, 45 dni, 60 dni
Oprogramowanie komputerowe:	Bezpłatne oprogramowanie Logger Software dla systemu Windows. Służy do wyświetlania, przetwarzania, analizy i eksportowania danych.
Temperatura pracy	Elektronika: od -20°C do +60°C
Obudowa elektroniki:	IP67 po podłączeniu kabli przetworników. IP65 bez podłączonych kabli przetworników. Aluminiowa obudowa z silikonowymi osłonami końcowymi.
Walizka transportowa:	IP67, z formowaną pianką ochronną, z miejscem na przetwornik i elementy montażowe
Sonda pomiarowa:	Model standardowy PSE4-A2: Ultradźwiękowy czujnik z pojedynczą głowicą do montażu zaciskowego, przeznaczony do rur o średnicy wewnętrznej od 12,7 mm do 4,6 m (od 0,5 do 15 stóp), z ekranowanym podwójnym kablem koncentrycznym o długości 3,4 m (12 stóp) i złączem zatrzaskowym
Zestaw montażowy czujnika:	Zacisk rurowy ze stali nierdzewnej oraz 3,0 fl oz pasty sprzęgającej
Materiały rur:	Stal, stal nierdzewna, żeliwo, żeliwo sferoidalne, żeliwo sferoidalne z wykładziną betonową, PVC, HDPE lub dowolny spójny materiał rurowy przewodzący dźwięk, w tym rury z wykładziną przyklejoną do ścianki rury. Należy unikać rur z luźnymi wykładzinami wkładkowymi oraz ściankami rur zawierającymi powietrze.
Temperatura pracy:	od -40°C do +150°C
Stopień ochrony	IP68, wytrzymuje ciśnienie 10 psi (ok. 23 ft lub 7 m słupa wody) przez 24 godziny
Ppopularne opcje	Kabel czujnika: Przedłużacz kabla czujnika o długości 15,2 m (50 ft), ekranowany, z złączami Mocowanie czujnika: Dodatkowa masa uszczelniająca na bazie silikonu. Dodatkowe zaciski rurowy ze stali nierdzewnej
Inne	Konfiguracja: Wbudowany interfejs z 5-przyciskową klawiaturą z możliwością wyboru języka menu: angielskiego, francuskiego i hiszpańskiego. Opcjonalna ochrona hasłem konfigurowana przez użytkownika. Certyfikaty: CE
