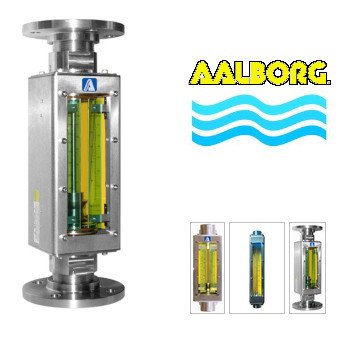

Wytrzymały rotametr zamknięty w obudowie ze stali kwasoodpornej, idealny do zastosowań przemysłowych. Podzielnia z odczytem bezpośrednim dla wody i powietrza.
WŁASNOŚCI
- Wytrzymała stalowa obudowa
- Gruby poliwęglanowy wziernik bezpieczeństwa
- Karbowana lub gładka rura stożkowa
- Podzielnie z bezpośrednim odczytem w jednostkach metrycznych i angielskich
- Unikalna konstrukcja ułatwiająca konserwację i czyszczenie
SPECYFIKACJA
- Dokładność: ±3% zakresu
- Przepływ minimalny: ok. 10% zakresu
- Maksymalne ciśnienie robocze: 13.6 bar (rozmiary 3, 4, 5 i 6) / 8.5 bar (rozmiary 8 i 9)
- Maksymalna temperatura pracy: 93°C
- Szczelność: poniżej 1 x 10-7 cm³/s dla helu
- Elementy konstrukcyjne
- Rurka: szkło borokrzemowe
- Króćce: stal kwasoodporna 316
- Pływak: stal kwasoodporna 316
- Przednia osłona: poliwęglan / akryl
- Uszczelki: FKM (opcjonalnie: PTFE, FFKM, EPR)
- Rozmiary przyłączy gwintowych: od ½" do 2" NPT
- Rozmiary przyłączy kołnierzowych: od ¾" do 2½"
| Zakresy pomiarowe | ||||
| Model | Rozmiar rurki | Przyłącze NPT | Przepływ maksymalny | |
| woda [l/min] | powietrze [l/min] | |||
| MS-VJ-M01-02-ST | 3 | ½" | 0.95 | 35 |
| MS-VJ-M02-02-ST | 3 | ½" | 1.3 | 54 |
| MS-VJ-M03-02-ST | 3 | ½" | 3.0 | 90 |
| MS-VJ-M04-02-ST | 4 | ½" | 3.8 | 120 |
| MS-VJ-M05-02-ST | 4 | ½" | 5.6 | 180 |
| MS-VJ-M06-02-ST | 4 | ½" | 8.2 | 250 |
| MS-VK-M07-02-ST | 5 | 1" | 14 | 480 |
| MS-VK-M08-02-ST | 5 | 1" | 18 | 650 |
| MS-VK-M09-02-ST | 6 | 1" | 22 | 725 |
| MS-VK-M10-02-ST | 6 | 1" | 27.5 | 950 |
| MS-VK-M11-02-ST | 6 | 1" | 36 | 1200 |
| MS-VK-M12-02-ST | 6 | 1" | 42 | 1400 |
| MS-VK-M13-02-ST | 6 | 1" | 57.5 | 1800 |
| MS-VK-M14-02-ST | 6 | 1" | 80 | 2600 |
| MS-VL-M15-02-ST | 8 | 2" | 85 | 2550 |
| MS-VK-M16-02-ST | 6 | 1" | 95 | - |
| MS-VQ-M17-02-ST | 9 | 2" | 155 | 4600 |
| MS-VL-M18-02-ST | 8 | 2" | 165 | 5000 |
| MS-VQ-M19-02-ST | 9 | 2" | 230 | 7000 |
| MS-VL-M20-02-ST | 8 | 2" | 230 | 7000 |
| MS-VQ-M21-02-ST | 9 | 2" | 320 | - |
| MS-VQ-M22-02-ST | 9 | 2" | 440 | - |
| Zakresy pomiarowe | ||||
| Model | Rozmiar rurki | Przyłącze kołnierzowe | Przepływ maksymalny | |
| woda [l/min] | powietrze [l/min] | |||
| MS-V-M01-02-ST | 3 | ¾" | 0.95 | 35 |
| MS-VR-M02-02-ST | 3 | ¾" | 1.3 | 54 |
| MS-VR-M03-02-ST | 3 | ¾" | 3.0 | 90 |
| MS-VR-M04-02-ST | 4 | ¾" | 3.8 | 120 |
| MS-VR-M05-02-ST | 4 | ¾" | 5.6 | 180 |
| MS-VR-M06-02-ST | 4 | 1½" | 8.2 | 250 |
| MS-VS-M07-02-ST | 5 | 1½" | 14 | 480 |
| MS-VS-M08-02-ST | 5 | 1½" | 18 | 650 |
| MS-VS-M09-02-ST | 6 | 1½" | 22 | 725 |
| MS-VS-M10-02-ST | 6 | 1½" | 27.5 | 950 |
| MS-VS-M11-02-ST | 6 | 1½" | 36 | 1200 |
| MS-VS-M12-02-ST | 6 | 1½" | 42 | 1400 |
| MS-VS-M13-02-ST | 6 | 1½" | 57.5 | 1800 |
| MS-VS-M14-02-ST | 6 | 1½" | 80 | 2600 |
| MS-VT-M15-02-ST | 8 | 2½" | 85 | 2550 |
| MS-VS-M16-02-ST | 6 | 1½" | 95 | - |
| MS-VU-M17-02-ST | 9 | 2½" | 155 | 4600 |
| MS-VT-M18-02-ST | 8 | 2½" | 165 | 5000 |
| MS-VT-M19-02-ST | 9 | 2½" | 230 | 7000 |
| MS-VT-M20-02-ST | 8 | 2½" | 230 | 7000 |
| MS-VU-M21-02-ST | 9 | 2½" | 320 | - |
| MS-VU-M22-02-ST | 9 | 2½" | 440 | - |
