Cechy konstrukcyjne

• elementy zwilżalne obudowy wykonane z materiału chemicznie obojętnego
• odpinana osłona ochronna
• testowany indywidualnie na szczelność
• montaż pionowy w linii
• zakres pomiarowy od 125 ml/min do 45 l/min dla wody

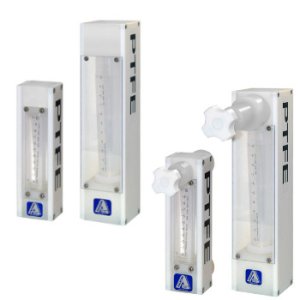

Przepływomierze PTFE model L
Wykorzystują zasadę tradycyjnej technologii przepływomierzy rotametrycznych. Wytrzymałe rotametry wykonane z teflonu PTFE oferują rozwiązania do pomiarów przepływu w zakresie od niskiego do średniego dla cieczy silnie korozyjnych lub ultra czystych. Przepływomierze model L są wykonane z materiałów obojętnych chemicznie, takich jak PTFE i PCTFE. Konstrukcja stanowi unikalne połączenie wytrzymałej, sztywnej mechanicznie ramy i obojętnych chemicznie części zwilżanych.

Przepływomierze są również odporne na zewnętrzne czynniki korozyjne występujące w otoczeniu. W celu ochrony personelu każdy przepływomierz jest wyposażony w osłonę bezpieczeństwa. Przepływomierze o zmiennej powierzchni (rotametry) są dostarczane z wbudowanymi zaworami iglicowymi lub bez nich i można je montować na panelu za pomocą nakrętek.

ZASADA DZIAŁANIA
Elementem pomiarowym przepływomierzy PTFE jest cylindryczny pływak swobodnie poruszający się wewnątrz stożkowej rurki przepływowej. Przezroczysta rurka przepływowa jest zainstalowana pionowo w linii strumienia cieczy. W miarę przepływu pływak jest wypychany w górę wewnątrz rurki przepływowej. Powierzchnia między pływakiem a wewnętrzną średnicą rurki przepływowej stopniowo zwiększa się wraz ze wzrostem przepływu, a ciśnienie podnoszące pływak zmniejsza się, aż ciężar pływaka i jego siła wyporu osiągną równowagę.

W stanie równowagi górna część pływaków jest wyrównana ze skalą na rurze przepływowej, wskazującą konkretną wartość przepływu.

SPECYFIKACJA

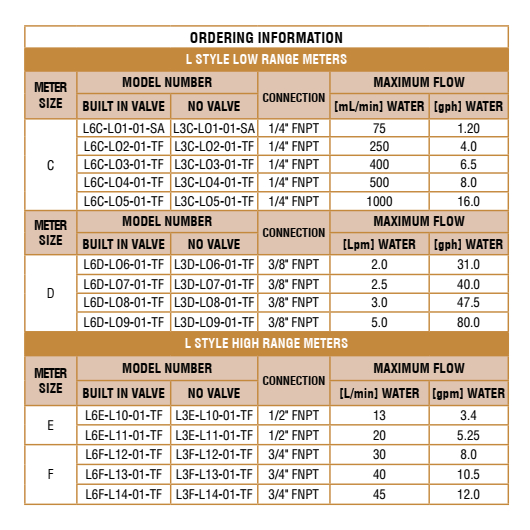

Dostępne zakresy pomiarowe:
