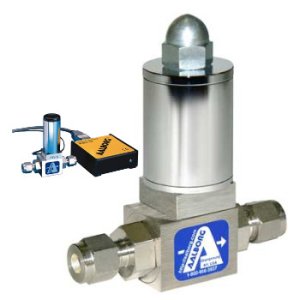

Proporcjonalny zawór elektromagnetyczny PSV

Zasada działania
Zawór elektromagnetyczny o zmiennym skoku charakteryzuje się konstrukcją gniazda zaworu, która umożliwia zwiększanie lub zmniejszanie natężenia przepływu cieczy lub gazów proporcjonalnie do zmiennej mocy wejściowej.

SPECYFIKACJA:

• Zasilanie: 0...30VDC
• Pobór prądu: 400mA
• Sposób pracy: normalnie zamknięty (NC) po odłączeniu napięcia
• Połączenie: złączki zaciskowe 1/4 cala; opcjonalnie 1/8cala i 3/8cala
• Wymiary: 87,6 mm wysokość x 82,6 mm szerokość (łącznie ze złączkami zaciskowymi) x 25,4 mm głębokość
• Materiały zwilżalne z płynami: stal nierdzewna typu 316 i 416, o-ringi Viton®; opcjonalnie Buna-N, PTFE/Kalrez®, EPR
• Max ciśnienie: 68,9 barów
• Max ciśninie różnicowe 50 345 kPa
• Szczelność: x 10^-9 smL/s hel; testowane indywidualnie
• Max temp. (typowo) (79°C) mediumz, F (54°C) otoczenie przy 24 VDC
• VITON® i KALREZ® są zastrzeżonymi znakami towarowymi firmy DuPont Dow Elastomers.

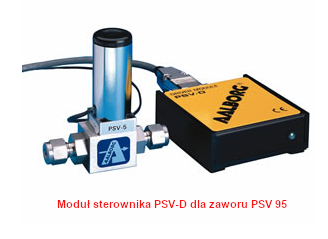

Moduł sterownika z modulacją szerokości impulsu PSV-D dla zaworu PSV

Cechy konstrukcyjne

reguluje moc dostarczaną do zaworu PSV
automatyczny wybór wejścia wartości zadanej od 0 do 5 Vdc lub od 4 do 20 mA
obwód z modulacją szerokości impulsu zapewnia bardziej precyzyjne sterowanie i mniejsze rozproszenie mocy

Sterownik proporcjonalnego zaworu elektromagnetycznego PSV-D
Moduły sterownika PSV-D z modulacją szerokości impulsu regulują moc dostarczaną do proporcjonalnych zaworów elektromagnetycznych PSV w oparciu o sygnał referencyjny. Sygnały zadane, 0 - 5 Vdc lub 4 - 20 mA, są wykorzystywane do sterowania wyjściowym napięciem modulowanym szerokością impulsu o stałej częstotliwości (≈30kHz) i amplitudzie. Zasilanie cewki zaworu jest włączane i wyłączane na określony czas przez niskostratny półprzewodnikowy element przełączający. Gdy doprowadzane jest zasilanie, energia w cewkach indukcyjnych wzrasta, a gdy zostaje ono przerwane, energia zmagazynowana w cewce utrzymuje poziom strumienia magnetycznego wymagany do utrzymania przepływu na kontrolowanym poziomie. Cykl ten odbywa się wiele tysięcy razy na sekundę. Szeroki zakres mocy wejściowej umożliwia wygodne podłączenie źródeł napięcia od 12 do 32 VDC. Funkcja automatycznego wyboru w module sterownika rozpoznaje typ odbieranego sygnału referencyjnego i domyślnie wybiera 0-5 Vdc, jeśli oba sygnały są dostarczane. Wybierana zworką moc wyjściowa pozwala na wybór zakresu napięcia DC dla bardziej wydajnej pracy, w zależności od natężenia przepływu. Wewnętrzny resetowalny bezpiecznik chroni elektronikę i obwody prostownika, zapobiegając uszkodzeniom spowodowanym odwróceniem polaryzacji. Maksymalne napięcie wyjściowe dostarczane do zaworu PSV można ustawić lub zmienić w terenie, aby umożliwić optymalne wykorzystanie wejściowego sygnału odniesienia do napięcia wyjściowego w oparciu o określone natężenie przepływu i ciśnienie robocze stosowane do zaworu.

Zawór PSV i moduł sterownika PSV-D są sprzedawane oddzielnie.

SPECYFIKACJA

• Przyłącze: 9-pinowe męskie złącze „D” dla sygnałów wejściowych/wyjściowych
• Zasilanie: +12 do 30 Vdc 1A @ 12 Vdc, 0,5A (brak w zestawie) @ 24 Vdc przez 9-stykowe złącze „D” lub gniazdo zasilania DC (środek dodatni)
• Automatyczny wybór sygnału wejściowego: umożliwia układowi rozpoznanie, który sygnał odniesienia wejścia analogowego (0 do 5 Vdc lub 4-20 mA) jest dostarczany.
• Zworka TTL ON/OFF do wyboru niski (0VDC) OFF- wysoki ( 5VDC) lub odwrotnie, aby wybrać stan ON/OFF zaworu
• Zasilanie wyjściowe zaworu: wybierane zworką na +15, +22 i +29 Vdc z sąsiednim potencjometrem w celu uzyskania ±2 Vdc
• Bezpiecznik: wewnętrzny resetowalny bezpiecznik 1,6A chroni elektronikę na wejściu zasilania.
• Zabezpieczenie polaryzacji: wewnętrzny obwód prostownika chroni przed odwróconą polaryzacją na wejściu zasilania
• Tepmperatura pracy: od 0°C do 50°C
• Wymiary: 7,62 mm x 7,62 mm x 25,4 mm
• Zgodność z dyrektywą EMC D89/336/EEC EN55011:1991 Group 1, Class A EN50082-2:1995
