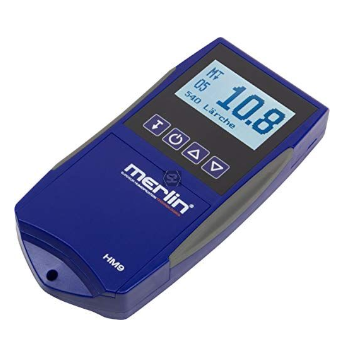

Mierniki zawartości wody w drewnie HM9

Nr kat.: HM9
+
Mierniki serii HM9 są elektronicznymi urządzeniami pomiarowymi służącymi do określania poziomu wilgotności w drewnie. Wskaźnik miernika wyświetla wilgotność drewna w [%]. Do określenia wilgotności drewna wykorzystuje się zasadę pomiaru pojemnościowego i dielektrycznego.  W procesie tym wykorzystuje się różne stałe dielektryczne dla suchych, nieprzewodzących materiałów. Pod płytką pomiarową miernika generowane jest pole elektryczne. Woda zawarta w drewnie wpływa na to pole. Zmiana pola jest wykrywana przez urządzenie, analizowana i wyświetlana jako wartość wilgotności. W urządzeniu dostępnych jest 21 predefiniowanych rodzajów drewna, które to można wybrać za pomocą klawiatury. Urządzenie wyłącza się automatycznie po kilku minutach. W zależności od modelu dedykowane są do pomiaru oklein, podłóg, tarcicy lub mebli. Na wyświetlaczu prezentowana jest zawartości wody w materiale. W przyrządzie wbudowano menu zawierające 21 typów drewna różniących się gęstością. Zakres ten pozwala na pomiar takich gatunków jak świerk, sosna, jodła, olcha, lipa, daglezja, czereśnia, modrzew, ramin, klon, brzoza, orzech, dąb, jesion, buk oraz wielu gatunków drewna egzotycznego o gęstości do 1075kg/m³. Gęstość drewna (ciężar właściwy) jest to stosunek masy do objętości drewna wyrażony w g/cm3 lub kg/m3.

Modele

  • Typ HM9-DUO parkiety i grubsze fragmenty; głębokość penetracji: 5 do 8mm oraz 25 do 40mm | wielkość płytki pomiarowej:60 x 15 mm | 108 x 68 mm
  • Typ HM9-WS1: fornir z 6 precyzyjnie regulowanymi głębokościami pomiaru: głębokość penetracji: 0,5 do 3mm | wielkość płytki pomiarowej: 80 x 47mm
  • Typ HM8-WS5: parkiet; głębokość penetracji: 5 do 8mm | wielkość płytki pomiarowej: 75 x 35mm
  • Typ HM8-WS13: meble; głębokość penetracji: 13 do 20mm | wielkość płytki pomiarowej: 80 x 48mm
  • Typ HM8-WS25: drewno surowe; głębokość penetracji: 25 do 40mm | wielkość płytki pomiarowej: 108 x 68mm

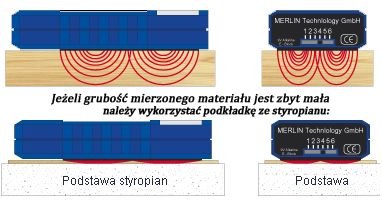

Parametry wspólne serii HM9 - WS...hm8_ws_2

  • zakres pomiaru wilgotności drewna: 2% - 30%
  • rozdzielność: 0,1%
  • gęstość materiału: 0.175~1.075[g/cm³]
  • zasilanie: 4 x 1.5 V AA
  • temperatura pracy: 0 do 40°C
  • wymiary: 150 mm x 73 mm x23 mm
  • waga: ok. 215g

Przeznaczone do szybkiego, nieniszczącego (bezinwazyjnego) pomiaru wilgotności drewna. Działające na zasadzie pomiaru stałej dielektrycznej. Badane drewno jest penetrowane przez generowane w wilgotnościomierzu pole elektromagnetyczne. Należy dobrać odpowiedni miernik dla danej gęstości mierzonego drewna oraz odpowiedni zakres penetracji.

Specyfikacja techniczna:

Głębokość pomiaru:

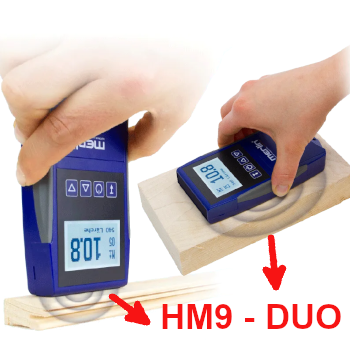

  • dwa zakresy skanowania: 5 - 8mm  + 25 - 40 mm (HM9-DUO)hm9 duo
  • 0.5 - 3mm (HM9-WS1)
  • 5 - 8 mm (HM9-WS5)
  • 13 - 20 mm (HM9-WS13)
  • 25 - 40 mm (HM9-WS25)

Wielkość płytki pomiarowej:

  • 60 x 15 mm (5 mm) + 108 x 68 mm  (25mm) HM9-DUO
  • 80 x 47 mm (HM8-WS1)
  • 75 x 35 mm (HM8-WS5)
  • 80 x 48 mm (HM8-WS13)
  • 108 x 68 mm (HM8-WS25)

Zakres pomiaru: 2% - 30%
Temperatura: 0...+40oC
Grupa drewna: 1 - 21 (predefiniowana)

Przykładowe rodzaje drzew:

Balsa | Ceiba |  Alstonia | Wierzba |  Abachi | Jodła | Świerk I.* Sosna kamienna | Świerk Jodła s.* Topola | Osika Świerk Okoume | Sosna Świerk s.* Daglezja | Lipa | Olcha Sosna s.* Cedr Meranti| Oregon | Modrzew  | Wiśnia | Mahoń | Wiąz orzechowy | Buk Gruszka | Cis | Dąb | Keruing | Simpoh | Selang | Scopa | Okan | Bongossi | Pockwood | Heban | Hikora | Eukaliptus | Durian Rengas | Geronggang Jongkong | Jesion Klon Brzoza| Wiąz Bintangor Teak | Akacja

Dane Techniczne

Typ miernka HM8-WS1 HM8-WS5 HM8-WS13 HM8-WS25
Zastosowanie okleina parkiet meble drewno surowe
Zakres pomiarowy 2...30%
Głębokość pomiaru 0.5...3mm 5...8mm 13...20mm 25...40mm
Wymiar płytki pomiarowej 80 x 47 mm 75 x 35 mm 80 x 48 mm 108 x 68 mm
Grupa drewna 1...21
Gęstość materiału 175 – 1075 kg/m³
Zasilanie bateria 4 x 1.5 V AA
Wymiary 150 mm x 73 mm x 23 mm
Waga 215g

Wilgotność - określa się stosunkiem ciężaru wody zawartej w badanym drewnie do jego ciężaru w stanie suchym

W = (Gw - Gs) / Gs100%

Gdzie:

  • Gw-ciężar badanego drewna w stanie wilgotnym
  • Gs- ciężar drewna w stanie suchym

W zależności od modelu mierniki skanują drewno na głębokość do1.6mm | 8 | 20 | 40mm. Mierniki posiadają w zależności od typu wbudowane następujące gęstości:

200 | 250 | 300| 340 | 380 | 420 | 460 | 500 | 540 | 580 | 620 | 660 | 700 | 740 | 780 | 820 | 860 | 950 | 1000 | 1050 kg/m³

Przykładowe gęstości dla drewna występującego w Polsce: Gęstość drewna całkowicie suchego [g/cm³] | [kg/m³]

DRZEWA IGLASTE

  • sosna 0.480 g/cm³ | 480 kg/m³
  • modrzew 0.600g/cm³ | 600 kg/m³
  • świerk 0.430 g/cm³ | 430 kg/m³
  • jodła 0.450 g/cm³ | 450 kg/m³

DRZEWA LIŚCIASTE

  • dąb 0.710 g/cm³ | 710 kg/m³
  • wiąz 0.680 g/cm³ | 680 kg/m³
  • jesion 0.750 g/cm³ | 750 kg/m³
  • buk 0.730 g/cm³ | 730 kg/m³
  • grab 0.830 g/cm³ | 830 kg/m³
  • olcha 0.530 g/cm³ | 530 kg/m³
  • brzoza 0.650 g/cm³ | 650 kg/m³
  • klon 0.660 g/cm³ |660 kg/m³
  • lipa 0.530 g/cm³| 530 kg/m³

Klasyfikacja drewna na podstawie gęstości w stanie powietrznosuchym wg F. Krzysika:

  • drewno bardzo ciężkie, o gęstości ponad 800kg/m³: grab, cis, bukszpan;
  • drewno ciężkie o gęstości 710-800 kg/m³: grochodrzew, buk, dąb, jesion, orzech, grusza;
  • drewno umiarkowanie ciężkie o gęstości 610-700 kg/m³: brzoza, klon, jawor, jabłoń, modrzew, wiąz;
  • drewno umiarkowanie lekkie o gęstości 510-600 kg/m³: jałowiec, kasztanowiec;
  • drewno lekkie o gęstości 410-500 kg/m³: sosna, świerk, jodła, olcha, lipa;
  • drewno bardzo lekkie o gęstości poniżej 400 kg/m³: topola, wejmutka.

Odmiennie przedstawia się klasyfikacja poszczególnych gatunków według gęstości w stanie świeżo ściętym:

  • drewno o gęstości 1000 kg/m³ i powyżej: cis, jodła, dąb, grab, wierzba;
  • drewno o gęstości 900-1000 kg/m³: daglezja, jesion, wiąz, brzoza, buk, orzech;
  • drewno o gęstości 800-900 kg/m³: grochodrzew, klon, topola;
  • drewno o gęstości 700-800 kg/m³: modrzew, sosna, świerk, lipa.

hm9 ws2

Do pobrania:

pdf new small  Instrukcja mierników seii HM9-WS
