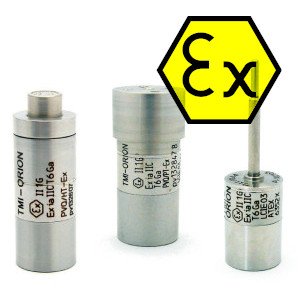

Rejestratory temperatury, wilgotności i ciśnienia Ex - iskrobezpieczne

Nr kat.: TMI Orion PicoVACQ NanoVACQ Ex
+
Rejestratory w wykonaniu iskrobezpiecznym z certyfikatem ATEX Ex II 1G Ex ia II C T3 Ga. Dostępne w 3 różnych wersjach różniących się wymiarem oraz sposobem transmisji: przewodowym lub bezprzewodowym.

Proponujemy następujące rozwiązania:

  • PicoVACQ: średnica od 15mm oraz wysokość od 22mm
  • NanoVACQ: średnica od 31mm oraz wysokość od 39mm
  • NanoVACQ Radio: z transmisją radiową

    Modele serii PicoVAC:

PicoVAC 1T Ex- temperatura czujnik wbudowany
PicoVAC 1TC Ex - temperatura czujnik zewnętrzny
PicoVACQ PT Ex - czujnik temperatury i ciśnienia wewnętrzny
PicoVACW HT Ex - czujnik temperatury i wilgotności wbudowany

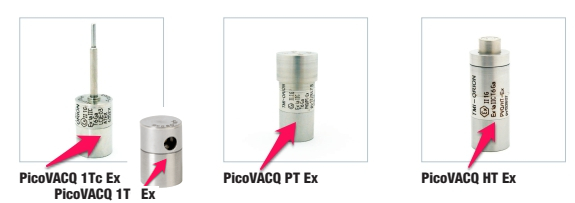

picoVACQ Ex





 Model   Zakres pracy Zakres pomiarowy Rozdzielczość |
Niepewność
  Bateria
015M
Bateria
015P

PicoVACQ 1Tc Ex -30°C...70°C   +10°C...+70°C   10°C....70°C   <±0.02°C
 ± 0.1°C dla zakresu
-30°C...+70°C ( 2σ)
PicoVACQ 1Tc Ex
PicoVACQ PT Ex -30°C...70°C
oraz
od 30mbar
do 15bar | abs
opcja 30bar
 +10°C...+70°C
oraz
od 30mbar
do 15bar | abs
opcja 30bar
 +10°C....70°C
oraz
od 30mbar
do 5bar | abs
opcja 30bar
 <±0.02°C
± 0.1°C  dla zakresu
0°C...+70°C ( 2σ)
oraz
 <±0.7mbar
±30mbar ( 2σ)
od 30mbar do 15bar ( 2σ)
PicoVACQ PT Tc Ex
PicoVACQ HT Ex -40°C...70°C
oraz
0...100% RH
bez kondensacji
  0°C....70°C
oraz
3...98%
 <±0.02°C
± 0.1°C  dla zakresu
0°C...+70°C ( 2σ)
(opcja 0.05°C)
oraz
<±0.01%
±3.0% RH ( 2σ)
(opcja: ±2%)



Dane techniczne:

 Model Czujnik
temperatury
Czujnik ciśnienia Czujnik
wilgotności
Wymiar sondy Wymiary sondy
 PicoVACQ 1T Ex  Pt 1000         wewnętrzna
 PicoVACQ 1Td Ex  Pt 100 prosta Φ:3mm
Długość:
10,15,20 lub 30mm
 PicoVACQ PT Ex  Pt 1000 piezorezystancyjny wewnętrzna
 PicoVACQ HT Ex  Pt 1000    Pojemnościowy wewnętrzna


Pozostałe cechy:



Material   obudowa: 316L Stainless steel
Wymiary | baterie PicoVACQ 1T Ex 015M | Φ15mm x wysokość: 39.5mm
015P | Φ15mm x wysokość: 22mm
PicoVACQ 1Tc Ex 015M | Φ15mm x wysokość: 39.5mm
015P | Φ15mm x wysokość: 22mm
PicoVACQ PT Ex 015M | Φ17mm x wysokość: 51.5mm
oraz PEEK Φ16mm x wysokość: 51.5mm
015P | Φ17mm x wysokość: 35mm
oraz PEEK Φ16mm x wysokość: 35mm
PicoVACQ HT Ex 015M | Φ15mm x wysokość: 59mm
Pojemność pamięci   PicoVACQ 1T Ex 16 000
PicoVACQ 1Tc Ex
PicoVACQ PT Ex 8 000
PicoVACQ HT Ex 8 000
Zapis Programowany start poprzez datę godzinę, minutę lub temperaturę
Długość zapisu Programowana: dzień, godzina, minuta
Interwał zapisu PicoVACQ 1T Ex Programowany od 1s do 59min i 59s
PicoVACQ 1Tc Ex
PicoVACQ PT Ex Programowany min 4 wartości/s do 1 wartości co 59min i 59s
PicoVACQ HT Ex Programowany od 1s do 59min i 59s
Zasilanie Wymienne baterie
Podłączenie do PC USB
  Zgodność z normami: EN 60079-0 (atmosfera wybuchowa - część 0: materiał - wymagania ogólne) i
EN 60079-11 (atmosfery wybuchowe - część 11: ochrona materiału przez samoistne zabezpieczenia «i»)
Zgodność z dyrektywami: dyrektywa 94/9 / CE, dyrektywa 2004/108 / WE
Rejestratory oznaczone są Ex II 1G Ex ia II C T3 G



NanoVACQ: średnica od 31mm oraz wysokość od 39mm

Dostepne modele:

NanoVAC 1T Ex- temperatura czujnik wbudowany
NanoVAC 1TC Ex - temperatura czujnik zewnętrzny
NanoVACQ PT Ex - czujnik temperatury i ciśnienia wewnętrzny
NanoVACW HT Ex - czujnik temperatury i wilgotności wbudowany

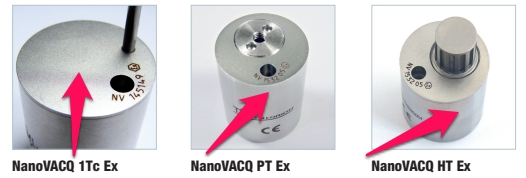

nanoVACQ Ex



 Model   Zakres pracy Zakres pomiarowy Rozdzielczość
Niepewność
  Bateria
015ZEX
Bateria
016ZEX

NanoVACQ 1Tc Ex -30°C...140°C   -30°C...+85°C   0°C....140°C   <±0.04°C
± 0.1°C dla zakresu
-30°C...+140°C ( 2σ)
NanoVACQ 1Tc Ex
NanoVACQ PT Ex -30°C...140°C
oraz
od 10mbar do 15bar | abs
opcja 30bar
 -30°C...+85°C
oraz
od 10mbar do 15bar | abs
opcja 30bar
 0°C....140°C
oraz
od 10mbar do 5bar | abs
opcja 30bar
 <±0.04°C
± 0.1°C  dla zakresu
-30°C...+140°C ( 2σ)
oraz
 <±0.8mbar
±10mbar ( 2σ) dla 5bar
±20mbar ( 2σ)
NanoVACQ PT Tc Ex
NanoVACQ HT Ex -30°C...140°C
oraz
0...100% RH
bez kondensacji
-30°C...85°C
oraz
0...100% RH
bez kondensacji
0°C....140°C
oraz
10...98%
 <±0.04°C
± 0.1°C  dla zakresu
-30°C...+140°C ( 2σ)
oraz
<±0.06%
±3.5% RH ( 2σ)



Dane techniczne:

 Model Czujnik temperatury Czujnik ciśnienia Czujnik wilgotności  Wymiar sondy Wymiary sondy
 NanoVACQ 1Tc Ex  Pt 1000          prosta Φ:3mm
Długość do 120mm
 NanoVACQ 1Td Ex  Pt 100  giętka Φ:3mm
Długość do 1000mm
 NanoVACQ PT Ex  Pt 1000 piezorezystancyjny
 NanoVACQ PT Tc Ex  Pt 1000  prosta  Φ:3mm
Długość do 120mm
 NanoVACQ HT Ex  Pt 1000    Pojemnościowy


Pozostałe cechy:



Material   obudowa: 316L Stainless steel
Wymiary Średnica: 31 mm x wysokość: 31 mm
Pojemność pamięci   NanoVACQ 1Tc Ex 48 000
NanoVACQ 1Td Ex
NanoVACQ PT Ex 24 000
NanoVACQ PT-Tc Ex 16 000
NanoVACQ HT Ex 24 000
Interwał zapisu danych Programowany od 1s do 59min i 59s
Długość zapisu Programowana: dzień, godzina, minuta
Zapis NanoVACQ 1Tc Ex Programowany start:
Data, godzina, minuta lub wyzwalany
temperaturowo
NanoVACQ 1Td Ex
NanoVACQ PT Ex Programowany start:
Data, godzina, minuta
NanoVACQ PT-Tc Ex
NanoVACQ HT Ex
Zasilanie Wymienne baterie
Podłączenie do PC USB
  Zgodność z normami: EN 60079-0 (atmosfera wybuchowa - część 0: materiał - wymagania ogólne) i
EN 60079-11 (atmosfery wybuchowe - część 11: ochrona materiału przez samoistne zabezpieczenia «i»)
Zgodność z dyrektywami: dyrektywa 94/9 / CE, dyrektywa 2004/108 / WE
Rejestratory oznaczone są Ex II 1G Ex ia II C T3 G



Qlever i  Qlever Lite - Software dla rejestratorów TMI - Orion

Przeznaczony do współpracy z rejestratorami TMI-ORION. Interfejs użytkownika jest łatwy i intuicyjny.  Posiada możliwość ustawienia wybranych parametrów rejestratora. Dane pomiarowe prezentowane są w formie tabelarycznej lub graficznej. Dane tabelaryczne można wyeksportować do Excela. Oprogramowanie obsługuje również transmisję danych w trybie rzeczywistym dla rejestratorów w wersji radiowej. Równolegle można monitorować do 4 rejestratorów.

QLEVER oprogramowanie przeznaczone do akwizycji, analizy i zarządzania danymi. Dostarcza nieprzetworzonych danych pobranych z rejestratorów TMI-ORION, wyników obliczeń i konkretnych raportów pomiarowych.

Wybrane cechy:

  • Zarządzanie plikami: przechowywanie danych w bazie danych, prosty interfejs. Możliwość współdzielenia danych z kilkoma użytkownikami.
  • Konfiguracja: umożliwia wybór portów komunikacyjnych i jednostek pomiarowych,  zarządzanie plikami kalibracyjnymi i katalogami.
  • Porty komunikacyjne: Wszystkie dostępne porty komunikacyjne na komputerze mogą być używane jednocześnie z interfejsami komunikacyjnymi TMI-Orion.
  • Zarządzanie rejestratorami: okno prezentuje informacje o statusie każdego podłączonego rejestratora (identyfikacja, stan baterii i pamięci, data pliku konfiguracji, dane w czasie rzeczywistym itp.).
  • Programowanie: tworzenie biblioteki konfiguracji. Programowanie, uruchamianie i odczytywanie rejestratorów w trybie pojedynczym lub zwielokrotnionym.
  • Pamięc danych: wykres i statystyki wyświetlane w oknie. Wiele dostępnych funkcji rozszerzonej analizy graficznej (powiększenie, kursor, ograniczenia, skale, itp.), łączenie plików, podział na strefy. Wiele funkcji obliczeniowych dostępnych na każdym kanale (F0, A0, Pu, offset, nachylenie,%, ax + b, ...).

MiniVACQ soft2Funkcje:

  • Zarządzanie danymi, sortowanie danych po dacie i numerze seryjnym.
  • Wykres z funkcją zoom
  • Dane w postaci tabelarycznej z możliwością eksportu do Excela
  • Prezentacja wykresów w trybie multi
  • Wyświetlanie danych w trybie rzeczywistym dla rejestratorów z wyjściem bezprzewodowym

Qlever to oprogramowanie do akwizycji, analizy i wizualizacja danych mierzonych autonomicznie przez rejestratory danych firmy TMI-Orion. Qlever to ogólna platforma oprogramowania. Pracuje samodzielnie lub w połączeniu z jedną lub kilkoma branżami poprzez odpowiednie moduły oprogramowania.

• Qlever: platforma oprogramowania poświęcona zarządzaniu jednym lub kilkoma rejestratorami danych TMI-Orion. Konfiguracja i programowanie sprzętu i danych TMI-Orion gromadzenie, przetwarzanie, analiza i wyświetlanie.
• Qlever Lite: Uproszczone oprogramowanie przeznaczone dla zarządzanie jednym przewodowym rejestratorem danych TMI-Orion. Nie umożliwia połączenia z innymi modułami oprogramowania.
