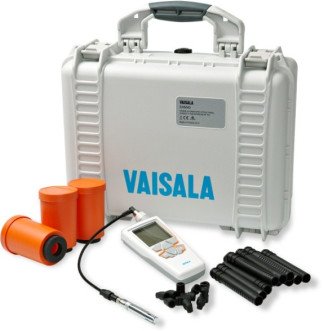

Przenośny zestaw do pomiaru zawartości wody w płytach betonowy model SHM40. Pomiar wilgotności strukturalnej jest niezbędny, aby uniknąć pojawienia się pleśni i lotnych związków organicznych (VOC). Vaisala SHM40 oferuje łatwe i niezawodne rozwiązanie do pomiarów wilgotności w betonie i innych konstrukcjach metodą odwiertu, sonda wilgotności pozostaje w otworze, dopóki wilgotność nie osiągnie stanu równowagi i można odczytać ustabilizowane jej wartości. Pomiar znajduje zastosowanie przed rozpoczęciem montażu posadzki drewnianej do sprawdzenia czy podkład betonowy jest odpowiednio suchy. W przeciwnym razie, najlepiej wykonana podłoga może ulec uszkodzeniu, z przełożeniem na kosztowną naprawę. Pomiar oparty jest o standaryzowaną metodę ASTM - F2170-09.
Weryfikację przeprowadza się w następujących etapach:
Weryfikację przeprowadza się w następujących etapach:
1. Nawiercamy zewnętrzną warstwę betonu na głębokość będącą reprezentatywną dla płyty (40% jej grubości w przypadku dostępu tylko z jednej strony lub 20% w przypadku dostępu do płytu z obu stron)
2. W otworze umieszczamy plastikową rurkę 17.4mm o długości 120mm
3. Po upływie 72h dokonujemy pomiaru
Wynik pomiaru porównujemy z wymogami umieszczonymi w przewodniku dobrej praktyki budowlanej RT 14-10668, 200
Maksymalne wartości wilgotności dla powłok zgodnie z przewodnikiem praktyki budowlanych (RT 14-10668, 2000, ISBN 951-682-506-0) - maksymalne poziomy wilgotności (przy +20°C) do powlekania różnych materiałów:
Do instalacji pokryć podłogowych:
Maksymalna wilgotność RH [%] *
- [60%] - Drewniane deski podłogowe bez bariery dla wilgoci pomiędzy drewnem a betonem
- [80%] - Parkiety podłogowe. Pływające drewniane pokrycia podłogowe z barierą wilgoci (folia z tworzywa sztucznego) pomiędzy drewnem i betonem.
* Dane w oparciu o wymogi SisäRYL 2000 Zasady praktyki budowlanej, RT 14-10668, 2000, ISBN 951-682-506-02.
Pozostałe materiały:
Maksymalna wilgotność RH [%] *
- [85%] - Wykładziny podłogowe z warstwą z tworzywa sztucznego. Gumowe wykładziny podłogowe. Płyty z korka z barierą dla wilgoci (folia z tworzywa). Tekstylne wykładziny podłogowe gumowane, PCV lub lateksowe. Pokrycia podłogowe z naturalnego włókna tekstylnego
- [90%] - Płytki z plastiku. Plastikowe wykładziny podłogowe bez filcu lub podstawy z tworzywa sztucznego. Linoleum. Wykładziny podłogowe z włókien sztucznych z włókien sztucznych bez podstawy
- [97%] - Masy epoksydowe, akrylowe, poliestrowe
* Dane w oparciu o wymogi SisäRYL 2000 Zasady praktyki budowlanej, RT 14-10668, 2000, ISBN 951-682-506-0
Elementy skladowe:
1. Dekiel
2. Osłona z tworzywa
3. Kabel do sondy
4. Gumowy uszczelniacz rurki
5. Sonda wilgotności
6. Plastikowa rurka
1. Dekiel
2. Osłona z tworzywa
3. Kabel do sondy
4. Gumowy uszczelniacz rurki
5. Sonda wilgotności
6. Plastikowa rurka
Parametry techniczne:
- Zakres pomiarowy wilgotności: 0...100%, dokładność @ 20ºC; ±2.5%
- Zakres pomiarowy temperatury: -40...+80ºC
- Dokładność wilgotności w zakresie: 0...40ºC: 0...90% ±1.7% | 90...100%: ±2.5%
- Dokładność wilgotności w zakresie: -40...0ºC, +40...80ºC: 0...90% ±3.0% | 90...100%: ±4.0%
- Dokładność temperatury: 0...40ºC : ±0.2ºC | -40...0ºC, +40...80ºC: ±0.4ºC
- Element pomiarowy: rezystancyjny Pt1000 | 1/3 Klasa B IEC
Do pobrania:
 |
Prezentacja: Vaisala pomiar wilgotności betonu SHM40 |
|
Instrukcja: Vaisala SHM40 wilgotność posadzek betonowych |
|
Karta katalogowa: Vaisala SHM40 pomiar wilgotności płyt betonowych |
