Rejestrator radiowy 4...20mA | 0...10V

Nr kat.: Rejestrator radiowy z wejściem analogowym
+

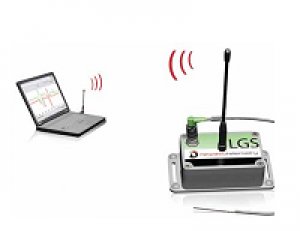

Przedstawiamy rejestratory radiowe francuskiej firmy Newsteo. Rejestratory komunikują się w zakresie ISM 868MHz. Skrót ISM pochodzi od słów industrial, scientific, medical (przemysłowe, naukowe i medyczne) to częstotliwości, które mogą być swobodnie wykorzystywane do celów przemysłowych, budowlanych, naukowych i zastosowań medycznych w Europie. Nowością prezentowanej serii rejestratorów jest możliwość podłączenie do nich dowolnych przetworników z wyjściem napięciowym, prądowym lub potencjometrycznym. W opcji dostarczane są rejestratory z wbudowanym zasilaczem przetworników. Newsteo Logger LGW pozwala na zasilanie różnych czujników (przetworników). Czujnik (przetwornik) podłącza się bezpośrednio do rejestratora Newsteo. Logger wysyła uzyskane dane pomiarowe drogą radiową do centrum nadzoru. Rejestrator może również przechowywać dane w wewnętrznej wbudowanej pamięci.

Dostępne typy rejestratorów:lgs 03

  • LGW31: zakres pomiaru: 0...3V, wbudowany zasilacz 3V.
  • LGW32: zakres pomiaru: 0...1V, wbudowany zasilacz 10V
  • LGW33: zakres pomiaru: 0...2V; wbudowany zasilacz 12V.
  • LGW34: zakres pomiaru: 0...10V, wbudowany zasilacz 12V.
  • LGW35: zakres pomiaru: 0...10V, wbudowany zasilacz 15V.
  • LGW75: zakres pomiaru: 0...10V, wbudowany zasilacz 15V.
  • LGW38: zakres pomiaru: 0...5 V, wbudowany zasilacz 10V.

Newsteo oferuje również szereg sond które mogą być podłączone do w/w produktów:

PYRAN-001: sonda z pyranometrem. Sonda może być bezpośrednio podłączony do LGW31.
AIRSP-001: sonda termoanemometryczna, pomiar prędkości powietrza, w zakresie od 0 do 5 m/s. Sonda może być bezpośrednio podłączony do LGW38.
Kable połączeniowe: w opcji.

Seria Newsteo Logger LGS31 pozwala na podłączenie dowolnego czujnika potencjometrycznego, rejestrację danych w pamięci i przesył drogą radiową do centrum nadzoru. W ofercie: LGS31 z pojedynczym wejściem potencjometrycznem i LGP33 z trzema wejściami.lgw 04
Dostępne modele:
LGS31: bezprzewodowa transmisja i system pomiarowy, 1 wejście.
LGP33: bezprzewodowa transmisja i system pomiarowy, 3 wejścia.
FISSU: Szczelinomierz
Kable połączeniowe: do podłączenia czujnków klienta.

Jedną z ciekawych aplikacji są rejestratory wyposażone w przetworniki monitorujące rozmiar szczelin budynków, murów, ścian, wyrobisk, tuneli. Ma to duże znaczenie do oceny stabilności gruntu pod budynkiem w ewentualnych szkodach górniczych, przy budowie tuneli podziemnych, wykopów pod nowe budynki itd.

Dlaczego wybrać komunikację w technologii bezprzewodowej?

Korzystanie z technologii bezprzewodowej pozwala na pracę w istniejącym już środowisku. Główną zaletą to oszczędności pozwalające na ograniczenie czasu i wydatków związanych z montażem, konserwacją klasycznej instalacji. Dodatkowo ograniczamy konieczność okablowania do minimum. W niektórych zastosowaniach, koszty okablowania mogą być 10-krotnie wyższe niż koszty samych urządzeń.

W ofercie bardzo szeroka gama rejestratorów parametrów poczynając od temperatury,

lgw 01

wilgotności, wejść potencjometrycznych, napięcia w zakresie +/-50mV oraz  od 0...1V do 0...10V, prądu 4/0...20mA, przekaźnikowych, wejść impulsowych,  oraz mostków Wheatstona +/-50mV dla zasilania 2.7V. Dodatkowo rejestratory do transportu z pomiarem udaru, temperatury, wilgotności, natężenia oświetlenia w Lux. Nowością jest model BLD dla budownictwa z rejestratorem temperatury i oraz odkształceń liniowych w zakresie -1850 ~ +1850ppm z mostka dla zasilania 2.7V. Rejestrator ten zatapia się w fundamentach budynku natomiast na zewnętrz wyprowadza się antenę radiową. W ofercie również rejestratory z certyfikatem iskrobezpieczeństwa ATEX.  Jeżeli odległość pomiarowa pomiędzy rejestratorem a odbiornikiem  jest  zbyt duża można zastosować element pośredniczący - wzmacniający sygnał w postaci reapitera. Dodatkowo w opcji  moduł gromadzenia danych GPRS lub poprzez Ethernet.

Odległość transmisji

Nasze rozwiązanie jest skuteczne nawet wewnątrz budynku. Przy zastosowanej antenie dla fali 1/4, sygnał może przechodzić przez maksymalnie 5 ścian. Jeśli to nie wystarczy, możliwym jest zastosowanie wzmacniacza sygnału Newsteo, który jako przekaźnik radiowy zwiększa dziesięciokrotnie zasięg systemu.

Jaka jest odległość transmisji w terenie otwartym?

Rejestratory z wbudowaną anteną zapewniają transmisję do 50m. Z zewnętrzną anteną ¼ fali do 800m. Przy zastosowaniu większych anten zasięg zwiększa się do kilku kilometrów.

Cechy wspólne:

  • Interwał zapisu do pamięci programowany: 1s~4h (w zależności od modelu)
  • Pojemność pamięci: 32 768 pomiarów | z datą i godziną
  • Zakres transmisji radiowej: 30m~1km (przy wzmacniaczach sygnału)
  • Przyłącze zewnętrznych przetworników poprzez złącze na górze rejestratorów
  • Temperatura pracy: -40...+85ºC
  lgs 1
  LGS31 LGP33 LGS36 LGS39 LGSA9
Wejście Potencjometryczne 1 kanał
Dokładność: ±0.003%
Potencjometryczne 3 kanały zmultiplikowane opóźnienie: 150ms Przekaźnik Impulsowe Impulsowe
Certyfikat ATEX
strefa 2 gaz
Zakres 0 ~ 100%
Impedancja:
1 kΩ ... 65 kΩ
0 ~ 100%
Impedancja:
1 kΩ ... 65 kΩ
10 Hz 0...10Hz
min. czas impulsu 20ms
do 10 Hz
Zasilanie czujnika
2.7 V / 150 mA max 2.7 V / 150 mA max 2.7 V / 62 mA max brak brak
Obudowa IP65 IP65 IP65 IP65 IP65
Zakres do 900m do 900m do 900m do 900m do 900m



 lgs 1
  LGS32 LGS33 LGS35 LGS37
Wejście 4-20mA 0...2.5V 0...10V
Rozdzielczość: 0.0003V
-50...+50mV
(-0.05...+0.05V)
Rozdzielczość: ±1.6μV
Zakres 0...20mA
Impedancja: 62Ω
0...2.5V 0...10V
Dokładność:±0.008V
-50...+50mV
Zasialnie zewnętrznych przetworników brak
Obudowa IP65
Zakres radiowy do 900m



  Z wbudowanym zasilaczem przetworników



lgw 11
  LGW31 LGW32 LGW33 LGW34 LGW38
Wejście napięciowe napięciowe napięciowe napięciowe napięciowe
Zakres wejściowy
0 ... 3 V 0 ... 1 V 0 ... 2 V 0 ... 10 V 0 ... 5 V
Zasilacz do czujników
3 V / 150 mA 10 Volts 12 V / 100 mA 12 V 10 V / 100 mA
Obudowa IP65 IP65 IP65 IP65 IP65
Odległość transmisji
do 900m do 900m do 900m do 900m do 900m



  Czujniki
Sonda szczelin w murze PFPN-PYRAN-001 PFPN-AIRSP-001
Zgodność z
LGS31 LGW31 LGW38
Specyfikacja techniczna
Wiele różnych modeli sond do pomiaru powiększających się szczelin w budynkach Pyranometr Poiar prędkości wiatru


Sieć oparta na rejestratorach Newsteo może wyglądać tak jak na przykładach poniżej:

RF Monitor Premium - oprogramowanie pobierające dane z wielu rejestratorów  prezentując je na komputerze użytkownika. newsteo_1
RF Monitor Gold  - oprogramowanie z bazą danych w której to są zbierane dane z wielu stacji pośrednich na których zainstalowano oprogramowanie RF Monitor Gold newsteo_2
Oprogramowanie z bazą danych w której to są zbierane dane z wielu stacji pośrednich na których zainstalowano oprogramowanie RF Monitor Gold, dodatkowo transmisja poprzez ethernet i GPRS newsteo_3

Akcesoria:

SES58 (dla LGS31 i LGP33)
Kabel do podłączenia dowolnego przetwornika do LGS31.
Kabel wyposażony w szybozłączkę
SES55 (dla LGS36, LGS39,LGSA9, LGS76)
lgw a01
STY58-001 (dla LGS31 i LGP33)
Kabel do podłączenia dowolnego przetwornika do LGS31
Kabel wyposażony w szybkozłączkę
Czujnik temperatury na końcu kabla do kompensacji temperatury
lgw a02


Szczelinomierz nr 1 (dla LGS31)
FISSU-0001: zakres pomiarowy: 0...10mm

IP40
Skok: 0 do 10 mm (inne na życzenie)

lgw a03

STY58-002

5 metrów kabla z wtyczką do podłączenia FISSU-001
Czujnik temperatury zintegrowane na końcu kabla kompensujący wpływ temperatury

lgw a04





Szczelinomierz nr 2 (dla LGS31)
FISSU-0002: zakres pomiarowy 0 ... 25 mm

IP67
Skok: 0 do 25 mm (inne na życzenie)

lgw a05
STY58-003 - 5 metrów kabla z wtyczką do podłączenia FISSU-002. Czujnik temperatury zintegrowane na końcu kabla kompensujący wpływ temperatury lgw a04


Szczelinomierz nr 3 (dla LGS31)
FISSU-0003 -
STY58-004 - 5 metrów kabla z wtyczką do podłączenia FISSU-003. Czujnik temperatury zintegrowane na końcu kabla kompensujący wpływ temperatury.

lgw a06
STY58-004 - 5 metrów kabla z wtyczką do podłączenia FISSU-003. Czujnik temperatury zintegrowane na końcu kabla kompensujący wpływ temperatury lgw a04



Główne cechy charakterystyczne oprogramowania

dbmoniotor 001



 RFM PremiumRFM Premium CFR21RFM GoldRFM Gold CFR21DB MonitorZoom
Typ
RFM10
RFM40
RFM20
RFM30

Licencja
w komplecie klucz RF-to-USB Premium
w komplecie klucz RF-to-USB Premium CFR21
w komplecie klucz RF-to-USB Gold
w komplecie klucz RF-to-USB Gold CFR21
Bez licencji (darmowe)

Ustawianie parametrów loggera
X
X
X
X
-
zoom ikona
Wyświetlanie pomiarów z sortowaniem do wydruku
X
X
X
X
-
zoom ikona
Automatyczny raport PDF w załączniku do e-maila
X
X
X
X
-
zoom ikona
Pomiary przechowywane w lokalnej bazie danych MySQL
X
X
X
X
-

Log Alarm
X
X
X
X
X
zoom ikona
E-mail alarmowy w zależności od alarmu loggera
X
X
X
X
X

Podgląd danych na schemacie X X X X - zoom ikona
alarm SMS opcja*
X
X
X
X
-
zoom ikona
Narzędzia kalibracyjne
X
X
X
X
-
zoom ikona
Narzędzia testowania
X
X
X
X
-
zoom ikona
opcja CFR21 part 11: logi wszystkich działań (ustawienia, alarmy…)
-
X
-
X
-

Pomiary przechowywane w sieciowej bazie danych MySQL
-
-
X
X
-
zoom ikona
Zadalny dostęp do bazy danych z innych komputerów w sieci - DBMonitor
-
-
X
X
X
zoom ikona
Zarządzanie prawami dostępu innych użytkowników
-
X
X
X
X
zoom ikona

*Przy zakupie tej dodatkowej opcji u producenta.

 key 11 ant

Newsteo jest w stanie zaproponować anteny odpowiednie do Twoich potrzeb.

 WewnętrznaWHIP 1/4 fali1/4 fali
uziemiona
1/2 falipełna falaYagi 7
Wewnętrzna 30 m
WHIP 1/4 fali
170 m 850 m
1/4 fali uziemina 171 m 900 m 910 m
1/2 fali 240 m 1,2 km 1,2 km 1,7 km
Pełna fala 300 m 1,5 km 1,6 km 2,2 km 2,8 km
Yagi 7 600 m 3,1 km 3,1km 4,4 km 5,5 km 11 km

Podane zakresy są orientacyjne. Mogą być zależne od kierunkowości anteny i podane są dla terenu niezabudowanego. Rzeczywiste parametry należy sprawdzić indywidualnie.

Do pobrania:

acr Katalog: Rejestratory radiowe sygnałów analogowych Newsteo
