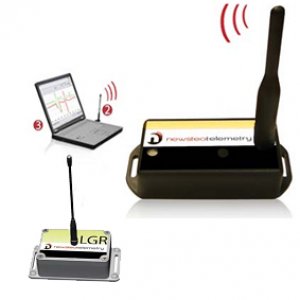

Przedstawiamy rejestratory radiowe francuskiej firmy Newsteo. Rejestratory komunikują się w zakresie ISM 868MHz. Skrót ISM pochodzi od słów industrial, scientific, medical (przemysłowe, naukowe i medyczne) to częstotliwości, które mogą być swobodnie wykorzystywane do celów przemysłowych, naukowych i zastosowań medycznych w Europie.
Dlaczego wybrać komunikację w technologii bezprzewodowej?
Korzystanie z technologii bezprzewodowej pozwala na pracę w istniejącym już środowisku. Główną zaletą to oszczędności pozwalające na ograniczenie czasu i wydatków związanych z montażem, konserwacją klasycznej instalacji. Dodatkowo ograniczamy konieczność okablowania do minimum. W niektórych zastosowaniach, koszty okablowania mogą być 10-krotnie wyższe niż koszty samych urządzeń.
W ofercie bardzo szeroka gama rejestratorów parametrów poczynając od temperatury, wilgotności, wejść potencjometrycznych, napięcia w zakresie +/-50mV oraz od 0...1V do 0...10V, prądu 4/0...20mA, przekaźnikowych, wejść impulsowych, oraz mostków Wheatstona +/-50mV dla zasilania 2.7V. Dodatkowo rejestratory do transportu z pomiarem udaru, temperatury, wilgotności, natężenia oświetlenia w Lux. Nowością jest model BLD dla budownictwa z rejestratorem temperatury i oraz odkształceń liniowych w zakresie -1850 ~ +1850ppm z mostka dla zasilania 2.7V. Rejestrator ten zatapia się w fundamentach budynku natomiast na zewnętrz wyprowadza się antenę radiową. W ofercie również rejestratory z certyfikatem iskrobezpieczeństwa ATEX. Jeżeli odległość pomiarowa pomiędzy rejestratorem a odbiornikiem jest zbyt duża można zastosować element pośredniczący - wzmacniający sygnał w postaci reapitera. Dodatkowo w opcji moduł gromadzenia danych GPRS lub poprzez Ethernet.
Odległość transmisji
Nasze rozwiązanie jest skuteczne nawet wewnątrz budynku. Przy zastosowanej antenie dla fali 1/4, sygnał może przechodzić przez maksymalnie 5 ścian. Jeśli to nie wystarczy, możliwym jest zastosowanie wzmacniacza sygnału Newsteo, który jako przekaźnik radiowy zwiększa dziesięciokrotnie zasięg systemu.
Jaka jest odległość transmisji w terenie otwartym?
Rejestratory z wbudowaną anteną zapewniają transmisję do 50m. Z zewnętrzną anteną ¼ fali do 800m. Przy zastosowaniu większych anten zasięg zwiększa się do kilku kilometrów.

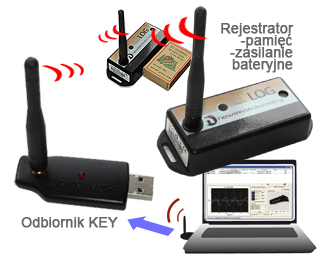

Sieć oparta na rejestratorach Newsteo może wyglądać tak jak na przykładach poniżej:
Baza danych - lokalna RF Monitor Premium - oprogramowanie pobierające dane z wielu rejestratorów oraz prezentując je na komputerze użytkownika. Dane logowane są w lokalnej bazie danych MySQL. |
|
Baza danych - sieciowa RF Monitor Gold - oprogramowanie współpracujące z bazą danych sieciową w której to są zbierane dane z wielu stacji pośrednich na których zainstalowano oprogramowanie RF Monitor Gold. Baza danych (MySQL) sieciowa z możliwością podglądania jej poprzez darmową nakładkę DBMonitor. |
|
Oprogramowanie z bazą danych w której to są zbierane dane z wielu stacji pośrednich na których zainstalowano oprogramowanie RF Monitor Gold, dodatkowo transmisja poprzez ethernet i GPRS (Moduły Collector) |
Dostępne modele
Temperatura | Czas pracy na baterii: do 2 lat przy interwale 15min. Pamięć: 32250 danych z datą i czasem |
|
PFPN-LOG11-001 | -40...+70oC±0.6ºC | |
PFPN-LOG21-001 PFPN-LOG26-001 |
-40...+70oC±0.6ºC -40...+70oC±0.3ºC |
|
PFPN-LOG31-001 PFPN-LOG36-001 |
-40...+85oC±0.6ºC -40...+85oC±0.3ºC |
|
PFPN-LOG56-001 PFPN-LOG66-001 |
-40...+70oC±0.3ºC -40...+70oC±0.3ºC Dla 2 czujników |
|
PFKI-LOM16-002 PFKI-LOM18-002 PFKI-LOP16-002 (zestaw 5szt.) |
-40...+60oC±0.3ºC -10...+60oC±0.1ºC -40...+60oC±0.3ºC - transport |
|
Wilgotność + temperatura | ||
PFPN-LOG20-001 PFPN-LOG22-001 PFPN-LOG25-001 |
-40...+70oC±0.5ºC | 0...100% ±4.5% -40...+70oC±0.4ºC | 0...100% ±3% -40...+60oC±0.3ºC | 0...100% ±2% |
|
Temperatura | ||
PFPN-PRB11-001 PFPN-PRB21-001 |
2 czujniki temperatury 2 czujniki temperatury |
|
PFPN-LGR30-001 PFPN-LGR31-001 PFPN-LGR32-001 PFPN-LGR33-001 PFPN-LGR36-001 PFPN-LGR37-001 PFPN-LGR46-001 |
dla Pt100 |
|
PFPN-LGRB6-001 | -40...+85oC±0.3ºC Certyfikat ATEX strefa 2 gaz |
|
PFPN-LGR54-001 | -40...+85oC±0.2ºC | 0...100% ±1.8% |
Czujniki temperatury | wilgotności do w/w rejestratorów LGR
Model | Czujnik | Zakres | Opis | ||
PFPN-SNT51-001 | LGR31 | NTC | -30...60ºC | NTC sonda ±5% | |
PFPN-SNT51-002 | LGR31 | NTC | -40...80ºC | NTC sonda ±0.3ºC końcówka osłonięta małą kostką | |
PFPN-STE52-001 | LGR30 | Pt100 | -40...60ºC Klasa B |
Końcówka w osłonie termokurczliwej | |
PFPN-STE52-002 | LGR30 | Pt100 | -50...250ºC Klasa B |
- Do kontaktu z żywnością, sonda kątowa |
|
PFPN-STE52-003 | LGR30 | Pt100 | -50...250ºC Klasa B |
Do kontaktu z żywnością, sonda prosta 150mm | |
PFPN-STE52-004 | LGR30 | Pt100 | -40...80ºC Klasa B |
Wykonanie proste ze stali kwasoodpornej | |
PFPN-STE53-001 | LGR33 | Pt1000 | -40...60ºC | Końcówka w osłonie termokurczliwej | |
PFPN-STE53-002 | LGR33 | Pt1000 | -40...500ºC | Sonda stalowa 20mm | |
PFPN-STE53-003 | LGR33 | Pt1000 | -50...180ºC | Sonda stalowa 100mm | |
PFPN-STE53-005 | LGR33 | Pt1000 | -40...60ºC | Sonda z taśmą do stosowania przez drzwi lodówki |
|
PFPN-STE53-006 | LGR33 | Pt1000 | -40...80ºC klasa B | Pt1000 ze stali nierdzewnej | |
PFPN-STE51-001 | LGR36 | cyfrowy | -40...60ºC ±0.3ºC | Końcówka w osłonie termokurczliwej | |
PFPN-STE51-002 | LGR36 | cyfrowy | -40...80ºC ±0.3ºC | Zintegrowany czujnik temperatury | |
PFPN-STE51-003 | LGR36 | cyfrowy | -40...80ºC ±0.3ºC | Zintegrowany czujnik temperatury | |
PFPN-STT51-001 | LGR46 | cyfrowy | -40...80ºC ±0.3ºC | Podwójny czujnik temperatury | |
PFPN-STT51-002 | LGR46 | cyfrowy | -40...80ºC ±0.3ºC | Podwójny czujnik temperatury | |
PFPN-STH55-001 | LGR32 | cyfrowy Temperatura wilgotność |
-25...80ºC ±0.3ºC | 0...100% ±2.0% |
zintegrowany czujnik temperatury i wilgotności | |
PFPN-STH50-003 | LGR32 | cyfrowy Temperatura wilgotność |
-40...125ºC ±0.2ºC | 0...100% ±1.8% |
zintegrowany czujnik temperatury i wilgotności osłona stal | |
PFPN-STH54-003 | LGR32 | cyfrowy Temperatura wilgotność |
-40...125ºC ±0.2ºC | 0...100% ±1.8% |
zintegrowany czujnik temperatury i wilgotności osłona stal | |
PFPN-STC01-002 | LGR37 | termopara K | -100...1100ºC | Termopara K z sondą 250 mm Dostarczana z CON05 |
|
PFPN-STC01-003 | LGR37 | termopara K | -75...250ºC | Termopara K, 5 metrów kabla Dostarczana z CON05 |
|
PFPN-STC32-001 | LGR37 | termopara T | -185...200ºC | termopara T Sonda 200 mm, kabel 3 m Dostarczana formowanym złączem |
|
PFPN-STF51-001 | LGR37 | sonda strumienia cieplnego thermal flux | Strumień cieplny | Sonda strumienia cieplnego50x50m 0.60W/m² | |
Kable i złącza | |||||
PFPN-CON05-001 | LGR37 | złącze | IP65 | Podłączenie dowolnej termopary (K, E, J, N, T) | |
PFPN-SES55-001 | każdy LGR z wyjątkiem termopar | kabel | IP65 | 5 m - kabel wyposażony w szybkozłącze |
Główne cechy charakterystyczne oprogramowania
*Przy zakupie tej dodatkowej opcji u producenta.
Newsteo jest w stanie zaproponować anteny odpowiednie do Twoich potrzeb.
Wewnętrzna | WHIP 1/4 fali | 1/4 fali uziemiona | 1/2 fali | pełna fala | Yagi 7 | |
---|---|---|---|---|---|---|
Wewnętrzna | 30 m | |||||
WHIP 1/4 fali |
170 m | 850 m | ||||
1/4 fali uziemina | 171 m | 900 m | 910 m | |||
1/2 fali | 240 m | 1,2 km | 1,2 km | 1,7 km | ||
Pełna fala | 300 m | 1,5 km | 1,6 km | 2,2 km | 2,8 km | |
Yagi 7 | 600 m | 3,1 km | 3,1km | 4,4 km | 5,5 km | 11 km |
Podane zakresy są orientacyjne. Mogą być zależne od kierunkowości anteny i podane są dla terenu niezabudowanego. Rzeczywiste parametry należy sprawdzić indywidualnie.
Do pobrania:
Katalog: Rejestratory radiowe firmy Newsteo |
