Przetwornik temperatury i wilgotności TA3610

Kategoria: Urządzenia do pomiaru wilgotności
Nr kat.: TA3610
− +

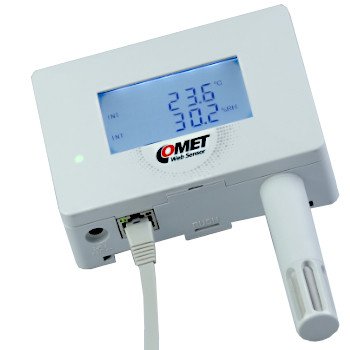

TA3610 to przetwornik z interfejsem Ethernet, przeznaczony do precyzyjnego pomiaru temperatury i wilgotności względnej powietrza.

Nowa generacja oferuje lepszą dokładność pomiaru temperatury oraz zmodernizowany układ pomiaru wilgotności, który zapewnia długoterminową stabilność, większą dokładność i niezawodność. Urządzenie jest wyposażone w podświetlany wyświetlacz LCD oraz pełny zestaw funkcji alarmowych, w tym sygnalizację LED i akustyczną. Dzięki zaawansowanemu oprogramowaniu serii TAx6xx model TA3610 umożliwia również obliczanie pochodnych wielkości wilgotności, takich jak punkt rosy, Humidex czy Heat Index. Urządzenie obsługuje nowoczesne standardy sieciowe, w tym IPv6. Dzięki nowym obliczeniom międzykanałowym można konfigurować kanały wirtualne, na przykład do wyznaczania różnicy temperatur lub określonych warunków alarmowych.

Czujnik TA3610 jest idealnym rozwiązaniem dla biur, laboratoriów i pomieszczeń technicznych.

Przetworniki z interfejsem ethernet przeznaczone są zależnie od typu, do pomiaru temperatury, wilgotności i ciśnienia barometrycznego (barometry). Na wyświetlaczu w zależności od modelu mogą być prezentowane różne wartości pomiarowe, jako trzeci np. temperatura punktu rosy lub inny parametr z typoszeregu w miejsce punktu rosy. Elektronika jest zamknięta w odpornej plastikowej obudowie a czujniki temperatury i wilgotności w kablowej sondzie z filtrem z porowatego brązu. Duży wyświetlacz LCD wskazuje jednocześnie wartość temperatury i wilgotności a dodatkowo wartość temperatury punktu rosy lub innego wybranego parametru. Użytkownik ma możliwość wyłączenia wskazań na wyświetlaczu. Nadając przetwornikowi indywidualny adres IP można przeglądać jego wskazania poprzez przegladarkę www.

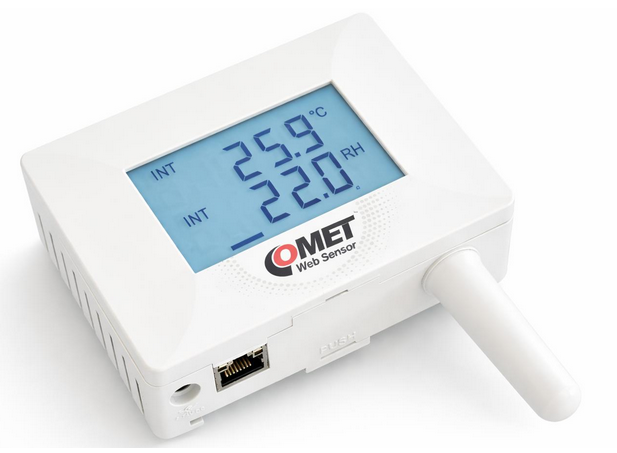

T3510


Mierzone parametry

  • temperatura
  • wilgotność względna
  • temperatura punktu rosy
  • wilgotność bezwzględna
  • wilgotność właściwa
  • współczynnik zmieszania
  • entalpia wilgotnego powietrza

Wysokiej jakości polimerowy czujnik pojemnościowy zapewnia świetną stabilność długoczasową, odporność na wodę i skondensowaną parę wodną. Przetwornik jest skonstruowany do pracy w środowisku nieagresywnym.

Główne zastosowania

  • serwerowni i centrów danych
  • laboratoriów i placówek medycznych
  • zakładów przemysłowych biur, szkół i budynków publicznych
  • pomieszczeń czystych (cleanroom)
  • urządzenia telekomunikacyjne
  • hurtownie
  • szklarnie
  • przemysł
  • muzea, archiwa, galerie
  • pomieszczenia klimatyzowane
  • automatyka budynków
  • stacje pogodowe (dla przetworników barometrycznych)

Dodatkowo w obudowie wyświetlacz LCD z funkcją jego wyłączenia. Kompaktowa konstrukcja zapewnia maksymalną stabilność pomiarową. Obok zamieszczono przykładowy wygląd menu przetwornika poprzez publiczny adres IP.

Przetwornik posiada możliwość synchronizacji czasu. Dodatkowo możliwość podglądu danych historycznych.  Przetwornik współpracuje z wieloma systemami typu SCADA. W opcji oprogramowanie z bazą danych Comet DataBase lub możliwość zapisu danych do chmury Comet Cloud.

Wielkość mierzona

  • Temperatura
  • Wilgotność względna
  • Wielkości wyliczane:
    Punkt rosy
    Wilgotność bezwzględna
    Wilgotność właściwa
    Stosunek zmieszania
    Entalpia
    Wskaźniki Humidex i Heat Index

Zakres pomiarowy

  • tempratura:  -30...+60°C | Dokładność ±0.4°C | Rozdzielczość 0.1°C
  • wilgotność względna [%]; 0...100% |  Dokładność ±2.5% RH od 5 do 95% przy 23°C | Rozdzielczość 0.1% RH
  • temperatura punktu rosy[°C]; -60...+80°C  | Dokładność±1.5°C przy temperaturze otoczenia T < 25°C i RH > 30%| Rozdzielczość 0.1°C
  • wilgotność bezwzględna [ g/m3]; 0...400g/m3
  • wilgotność właściwa [g/kg];0...550g/kg
  • współczynnik zmieszania [g/kg]; 0...995g/kg
  • Entalpia wilgotnego powietrza [kJ/kg]; 0...995kJ/kg

Ogólne dane techniczne

  • Zakres temperatury pracy -30 do +60°C
  • Kanały pomiarowe zintegrowany czujnik temperatury
  • Wartości obliczone temperatura punktu rosy, wilgotność absolutna, wilgotność właściwa, stosunek zmieszania, entalpia właściwa, humidex, indeks cieplny
  • Obsługiwane jednostki temperatury stopnie Celsjusza (°C), stopnie Fahrenheita (°F)
  • Kompensacja temperaturowa czujnika wilgotności w całym zakresie temperatur
  • Zasilanie Power over Ethernet (IEEE 802.3af) lub 5–24 V DC
  • Interfejs sieciowy Ethernet, wsparcie IP IPv4, IPv6
  • Protokoły komunikacyjne HTTP(s), Web server (WWW), HTTPS GET (JSON, XML), Modbus TCP, SNMPv1, SNMPv2c, SNMPv3, TLS, protokoły alarmowe Email (SMTP), Syslog

Lokalny monitoring bez komputera

  • Podświetlany 7-segmentowy wyświetlacz LCD (4 poziomy jasności)
  • Wyświetlanie wartości, alarmów i adresu IP
  • Trójkolorowa sygnalizacja LED (zielony / żółty / czerwony)
  • Alarm akustyczny z możliwością wyciszenia lokalnego i zdalnego
  • Zaawansowane alarmy nowej generacji
  • 2 konfigurowalne alarmy na kanał (bez ograniczeń kierunku)
  • Alarmy systemowe (pomiar, czas, błąd konfiguracji…)
  • Sposoby sygnalizacji: dioda LED, sygnał akustyczny, powiadomienie e-mail (TLS / STARTTLS), Syslog
  • Obliczenia i zaawansowana analityka

Maksymalna łączność i bezpieczeństwo

  • HTTP / HTTPS (możliwość wgrania własnego certyfikatu)
  • SNMP v1 / v2c / v3 (SHA, AES128)
  • Modbus TCP (w tym wyciszanie alarmów i zmiana limitów)
  • IPv4 + IPv6
  • COMET Cloud / COMET Database
  • Komunikacja TLS
  • 4 konta użytkowników, 3 poziomy uprawnień
  • Aktualizacje firmware przez web

Sposoby komunikacji

Modbus: Za pomocą protokołu Modbus jest możliwy odczyt mierzonych parametrów, ustalanie wartości limitów alarmowych, kalibracja sondy, odczyt wersji firmware\'u. Jest możliwa jednoczesna komunikacja za pomocą trzech portów. Standardowo pierwszym z nich jest port numer 501 a kolejne dwa są definiowane przez użytkownika.
Telnet: Port 9999 pozwala na ustawienie limitów alarmowych (limity dolne i górne dla T, RH, Tdp, histerezy i opóźnienia), numery portów Modbus oraz porty Konsoli Informacyjnej, adresy e-mail, adresy SNMP, opis przetwornika, czas odświeżania strony www, uaktywnienie każdego kanału komunikacyjnego. Zabezpieczenie hasłem tego portu jest aktywne
SOAP: Przetworniki moga wysłać aktualne dane pomiarowe w formacie SOAP z zaprogramowanym wcześniej interwałem 10s...65535s w przypadku braku transmisji informacja z trapem ostrzeżenia

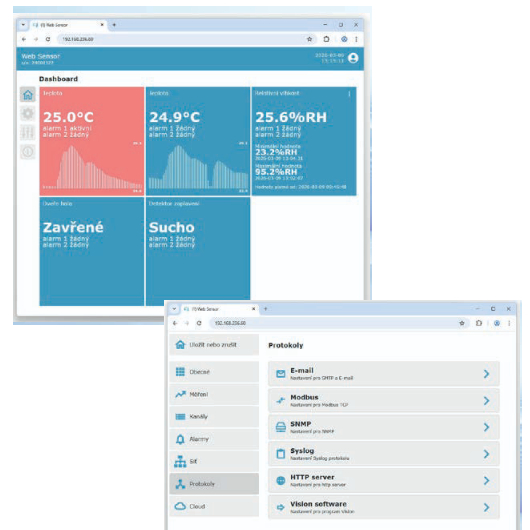

Strony WWW: Klient może zaprojektować stronę www w której wyświetlane są aktualne wartości mierzone, limity alarmowe i stany alarmów. Nie ma możliwości modyfikacji nastaw w tym trybie
SNMP: Jest możliwy odczyt aktualnie mierzonych wartości i limitów alarmowych. W razie wystąpienia alarmu, komunikat alarmowy (trap) jest przesyłany na adresy zdefiniowane przez użytkownika
E-mail: W razie wystąpienia alarmu jest wysyłany ostrzegawczy e-mail na adresy zdefiniowane przez użytkownika (maksymalnie 3 adresy)

web

 t3510_soft

Opcje wysyłania alarmów
E-mail: W przypadku wystąpienia alarmu wysyłanie komunikatów na adresy zdefiniowane przez użytkownika (maks. 3 adresy)
Strony www: Przy przekroczeniu wartości granicznych, komunikat o alarmie wyświetlany jest na stronie www
SNMP: W przypadku wystąpienia przekroczenia wartosci granicznych temperatury, wilgotności czy cisnienia + wyliczone wartości wysyłany jest komunikat na adres IP zdefiniowany przez użytkownika (maks. 3 adresy)
Syslog: Przetwornik umożliwia wysłanie komunikatu tekstowego do wybranego serwera w przypadku wystąpienia różnych, nietypowych sytuacji.

Dane techniczne

Zakres wilgotności względnej:
 0 do 100%
Dokładność pomiaru wilgotności:
 ±2.5% RH od 5 do 95% przy 23°C | Rozdzielczość 0.1% RH
Dokładność pomiaru temperatury:
 ±0.4°C | Rozdzielczość 0.1°C
Zakres pomiarowy temperatury punktu rosy:
 -30...+60°C
Dokładność wyznaczania temperatury punktu rosy:

±1.8°C <25°C oraz 30 do 95% RH
Wilgotność bezwzględna:
 0...400g/m3 dokładność: ±3g/m3 dla T <40°C
Wilgotność właściwa:
 0...550g/kg dokładność: ±2g/g oraz ±2.1g/g  dla T <35°C
Współczynnik zmieszania:
 0...995g/kg dokładność: ±2g/g oraz ±2.2g/g  dla T <35°C
Entalpia wilgotnego powietrza:
 0...995kJ/kg dokładność: ±3kJ/kg oraz ±4kJ/kg  dla T <25°C
Zakres temperatur pracy przetwornika:
 -30 to +80°C
Zakres temperatur pracy wyświetlacza LCD:
 czytelny do temperatury +70°C,
zalecane wyłączenie wyświetlacza powyżej 70°C
Stopień ochrony:
 Elektronika - IP30
Czujniki - IP40
Złącze LAN:
 Gniazdo RJ-45
Zasilanie:
 5–24 V DC
PoE (IEEE 802.3af)
Zegar RTC z podtrzymaniem bateryjnym
Pamięć z podtrzymaniem (>2600 rekordów)
Złącze zasilania:
 koncentryczne, średnica 5.5 / 2.1 mm
Wymiary obudowy
(W x H x D):
 88 x 98 x 37 mm

Parametry mierzone przez nasze przetworniki wilgotności:

  • wilgotność względna - wyrażony w [%] stosunek ciśnienia cząstkowego pary wodnej zawartej w powietrzu do prężności pary wodnej nasyconej w tej samej temperaturze.
  • temperatura punktu rosy (Tg) - oznacza temperaturę, do której należy ochłodzić powietrze, przy stałej prężności pary wodnej, aby stała się ona równa prężności pary nasyconej, przy tej temperaturze aktualne ciśnienie pary wodnej staje się ciśnieniem maksymalnym (e = E).
  • wilgotność bezwzględna - masa pary wodnej wyrażona w gramach zawarta w 1 m3 powietrza,
  • wilgotność właściwa - masa pary wodnej wyrażona w gramach zawarta w 1 kg powietrza (powietrza ważonego razem z parą wodną)
  • współczynnik zmieszania - masa pary wodnej wyrażona w gramach zawarta w 1 kg powietrza suchego
  • Entalpia wilgotnego powietrza - odnosi się do sumy 1kg powietrza suchego i x kg wilgoci przypadającej na 1kg powietrza suchego.

    I=ig +xip

    gdzie:
    ig - entalpia 1kg powietrza suchego [kcal/mol],
    ip - entalpia 1kg pary wodnej [kcal/mol],
    x - zawartość wilgoci w [kg/kg]

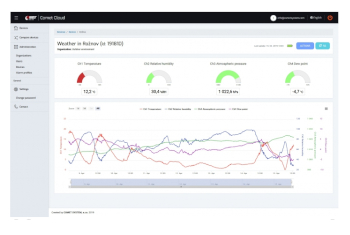

Poniżej przykładowy obraz chmury firmy Comet Syetem (Comet Cloud). Oprogramowanie umożliwia m.in. wpisanie poziomu alarmów, adresów e-mail na które ma zostać wysłana informacja o przekroczenu zadanego alarmu, ustawienie wyświetlacza, czasu odświeżania strony www, synchronizacji z serwerem czasu, wpisania nowej nazwy przetwornika itd.

Tsensor

Akcesoria opcjonalne

F5200 h_15 Osłona czujnika szara z siatką ze stali kwasoodpornej o oczkach 0.025mm.
F0000 h_16 Przeciwpyłowa osłona czujnika z porowatego brązu do zastosowania w środowiskach zapylonych. Zdolność filtracyjna 0.025mm.
F5200B h_17 Osłona czujnika czarna z siatką ze stali kwasoodpornej o oczkach 0.025mm.
F5300 F5300 Osłona teflonowa (PTFE) osłona czujników (kolor biały), ze zwiększoną odpornością na rozbryzgi wody, powierzchnia nieabsorbująca, nierdzewna. Wielkość porów 25μm. Zakres temperatur -40°C do +125°C.
A1825 A1825 Zasilacz stabilizowany 230VAC-50Hz/ 5VDC.
SP104 SP104 W zestawie znajdują się trzy mocne magnesy neodymowe z powłoką powierzchniową, które niezawodnie utrzymują czujnik Web Sensor 2.0 wraz z podłączonymi sondami na metalowych powierzchniach magnetycznych. Elementy montażowe są dołączone do zestawu.

Dostępne oprogramowania do wyboru:

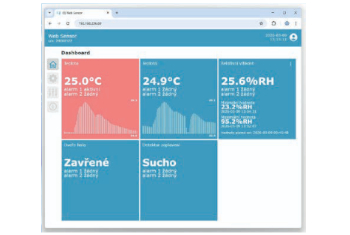

Web Server: do konfiguracji i odczytu mierzonych wartości z czujników internetowych wbudowany w przetwornik.webserver 01

Konfiguracja przeprowadzana jest przez stronę www wbudowaną w przetwornik.

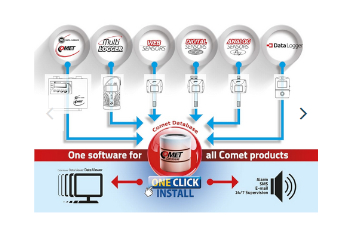

Comet Database - jedna baza do przechowywania danych z wielu produktów firmyComet. (płatny)
System DBS umożliwia:comet database

  • Akwizycję danych z czujników Comet dołączonych do sieci Ethernet lub czujników podłączonych przez modem do sieci GSM.
  • Podgląd wybranych kanałów z dowolnego czujnika Comet wraz z wybranymi kanałami z innych czujników Comet (tj. porównywanie / monitoring wartości z różnych punktów pomiarowych).
  • Prezentację danych z różnych urządzeń Comet połączoną w jednej tabeli lub na jednym wykresie.
  • Przedstawienie danych (temperatura, wilgotność, ciśnienie, stan binarny, itp.), stan alarmowy.
  • Wyboru dowolnego okresu czasu do analizy.
  • Drukowanie, eksport do PDF - tabela i wykres. Eksport do innych formatów, w celu późniejszego przetwarzania.
  • Online wizualizacja wartości rzeczywistych i alarmów.
  • Online graficzna wizualizacja pomiarów w przedziałach czasowych. To znaczy wykres przedstawia faktyczne dane, np. z ostatniej godziny. Długość historii można dowolnie ustawiać. Wykres zostanie automatycznie zaktualizowany.

System oparty jest na stabilnym i popularnej darmowej platformie Microsoft MySQL.

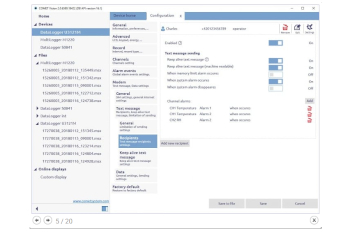

COMET Vision - Oprogramowanie do urządzeń z serii TAxxxx, Sxxxx, Rxxxx, Commeter Dxxxx i Multilogger Mxxxx.

darmowe licencjonowane oprogramowanie do obsługi urządzeń oraz analizy danych pomiarowych pozwala na:sensor reader

– konfigurację urządzeń
– odczyt danych
– analizę krytycznych systuacji
– presentację danych pomiarowych
– drukowanie raportów

COMET Vision jest głównym składnikiem niezbędnym do współpracy oprogramowania COMET DATABASE z rejestratorami, miernikami ręcznymi Commeter i Multiloggerami

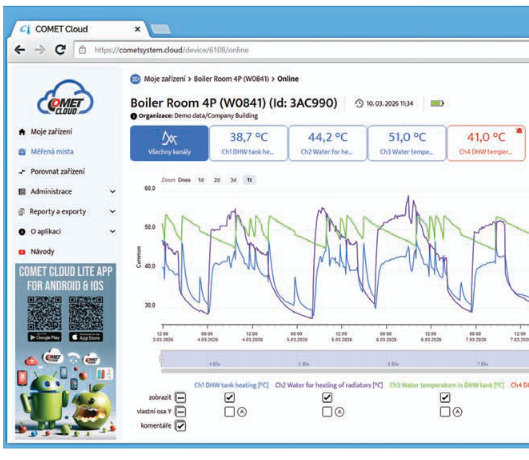

Chmura COMET jest internetową przechowalnią danych pomiarowych pochodzących z bezprzewodowych urządzeń Comet pracujących w systemie Sigfox oraz rejestratorów z serii U wyposażonych w modem GSMt3510_soft. Dane są dostępne w internecie i możliwe do wyświetlenia za pomocą zwykłej przeglądarki internetowej.

Wartości pomiarowe są wysyłane z przetworników pracujących w sieci Sigfox IoT (Internet of Things) z regulowanym interwałem od 10 minut do 24 h, lub rejestratorów z serii U wyposażnocyh w modem GSM z regulowanym interwałem od 5 minut do 24 h.

Każdy użytkownik posiada dostęp do swojego konta w chmurze COMET, chroniony hasłem.

Chmura COMET pozwala na dodawanie urządzeń, tworzenie struktur organizacyjnych, grup urządzeń oraz grup użytkowników. Dla każdego użytkownika można przypisać rozmaite uprawnienia do wyświetlania danych i administracji.
