Kompatybilność z Indigo

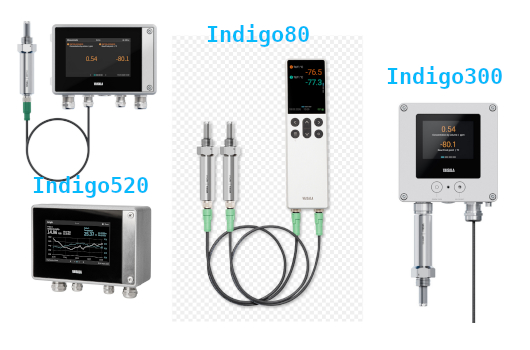

Urządzenie jest kompatybilne ze wszystkimi przetwornikami Indigo, a także z ręcznym wskaźnikiem Indigo80. Przetworniki Indigo oferują opcje lokalnego wyświetlania, w tym widoki wykresów i trendów, dodatkowe wyjścia, lokalną rejestrację danych oraz alternatywne opcje zasilania, takie jak PoE+. Ręczny wskaźnik Indigo80 może służyć do łatwego przeprowadzania kontroli wyrywkowych i kalibracji.

Modbus RTU

Dodano protokół Modbus RTU przez RS485 obok standardowych wyjść prądowych i napięciowych, co ułatwia integrację z systemem.

Kompatybilność z Insight

Kompatybilny z bezpłatnym oprogramowaniem komputerowym Insight firmy Vaisala, umożliwiającym przyjazne dla użytkownika zmiany konfiguracji, diagnostykę i regulację kalibracji.

Złącze M12 5-pinowe

Solidne, zgodne ze standardami branżowymi złącze zapewniające bezpieczne połączenia w wymagających środowiskach.

Kalibracji na miejscu pracy

Umożliwia użytkownikom, którzy mogą zapewnić stabilne, kontrolowane warunki, przeprowadzanie regulacji kalibracji, równolegle kalibracja fabryczna z możliwością identyfikacji jest także dostępna w centrach serwisowych firmy Vaisala.

Cechy przetwornika DMT 153 punktu rosy do sprężonego powietrza:

• Pomiar punktu rosy do −80°C Td/f
• Dokładność pomiaru do ±2°C Td/f
• Ciśnienie pracy do 50bar
• Cyfrowe wyjście RS-485 z obsługą protokołu Modbus® RTU
• Analogowe wyjścia napięciowe (V) i prądowe (mA)
• Kompatybilność z produktami Vaisala Indigo i oprogramowaniem Insight PC
• Odporność na kondensację
• Funkcje przedmuchiwania czujnika i autokalibracji poprawiają długoterminową stabilność
• W zestawie certyfikat kalibracji z możliwością identyfikacji pochodzenia

Zwiększ wydajność poprzez minimalizację zakłóceń. Zakłócenia związane z wilgotnością w przemysłowych środowiskach produkcyjnych mogą mieć znaczący wpływ na wydajność i efektywność operacyjną. Precyzyjne monitorowanie punktu rosy za pomocą przetwornika DMT153 umożliwia wczesne wykrywanie niepożądanej wilgotności. Minimalizacja nieplanowanych przestojów i utrzymanie stabilnych warunków procesowych zapewnia wyższą jakość produktów, zmniejsza zapotrzebowanie na konserwację oraz maksymalizuje ogólną wydajność. Stała wydajność pomimo zmieniających się warunków Szybki czas reakcji przetwornika DMT153 pozwala na natychmiastowe wykrywanie zmian wilgotności, umożliwiając terminowe dostosowanie procesu.

Czujnik DRYCAP zastosowany w modelu DMT153 sprawdza się w środowiskach, w których występuje kondensacja, charakteryzuje się wysoką odpornością na zanieczyszczenia dzięki funkcji czyszczenia czujnika. Unikalna funkcja autokalibracji minimalizuje dryft i zapewnia długotrwałą dokładność pomiarów.

Zastosowania
Typowe obszary zastosowań modelu DMT153 to produkcja półprzewodników i akumulatorów, produkcja czystych gazów, wymagające systemy sprężonego powietrza oraz zastosowania wykorzystujące czyste gazy. Odpowiednie miejsca instalacji kompaktowego modelu DMT153 to na przykład kanały, rury, komory rękawicowe, komory próżniowe, przewody do pobierania próbek gazu, urządzenia lub linie produkcyjne oraz komory testowe.

Elastyczna łączność
Przetwornik DMT153 oferuje kilka opcji wyjść, w tym analogowe napięciowe i prądowe oraz cyfrowe wyjście RS-485 z protokołem Modbus RTU. Może być wykorzystywany jako samodzielny przetwornik cyfrowy podłączony do magistrali szeregowej RS-485 lub podłączony do wyświetlaczy Vaisala serii Indigo. Aby zapewnić łatwy dostęp do funkcji kalibracji w terenie, analizy urządzenia i konfiguracji, przetwornik można podłączyć do oprogramowania Vaisala Insight dla systemu Windows® lub ręcznego miernika Indigo80.

Przetwornik punktu rosy DMT153 wykorzystuje zaawansowaną, opatentowaną technologię pomiaru, która zapewnia dokładny pomiar przy zachowaniu długiej stabilności. Przetwornik posiada bardzo niskie wymagania dotyczące jego konserwacji. Precyzję pomiarową osiąga się dzięki technologii mikroprocesorowej i wewnętrznemu oprogramowaniu, które oprócz normalnego pomiaru punktu rosy automatycznie wykonują funkcje auto-diagnostyczne. Procedury diagnostyczne obejmują automatyczną kalibracją, czyszczenie czujnika wraz z jego podgrzewaniem. Funkcja chemicznego czyszczenia to element automatycznej procedury, która minimalizuje dryf przy pomiarach punktu rosy w miejscach podwyższonej wilgotności. Czyszczenie czujnika odbywa się zgodnie z uprzednio zaprogramowanym interwałem. Czujnik jest podgrzewany przez kilka minut  w czasie tym następuje wyparowanie nadmiarowych cząsteczek z polimeru sensora. To, wraz z automatyczną kalibracją, powoduje bardzo mały dryft i stabilność długoczasową. Wyjście pomiarowe na czas wykonania procedury czyszczenia jest zamrażane na poziomie ostatniej wartości zmierzonej przed czyszczeniem czujnika.

Instalacja przetwornika wymaga jedynie kilka minut. Aby zainstalować DMT153 bezpośrednio do instalacji sprężonego powietrza, koniecznym jest wykonanie odpowiedniego gniazda. Vaisala oferuje również w opcji celki poboru próbki sprężonego powietrza. 2 wyjścia analogowe prądowe: 0|4...20mA lub napięciowe 0...5|10V ułatwia instalację przetwornika. Przetwornik wymaga napięcia już od 15VDC lub 11VDC w przypadku wersji z wyjściem cyfrowym RS485

Ze względu na kompaktowe rozmiary przetwornik można łatwo zainstalować w miejscu gdzie dostępna jest niewielka powierzchnia.

Przetwornik dedykowany do pomiaru punktu rosy w wersji z wyjściem cyfrowym RS485.

Zastosowanie w wymagających aplikacjach m.in. w przemyśle spożywczym, farmaceutycznym, chemicznym. Standardowo powietrze w otoczeniu zawiera mikrocząsteczki wody. W momencie jego sprężania tego typu wtrącenia są szczególnie niebezpieczne powodując potencjalnie koszty serwisowe związane z regeneracją maszyn, narzędzi i urządzeń. Niewłaściwie uzdatnianie sprężonego powietrza powoduje szybkie zużycie się elementów systemu, co z kolei powoduje usterki całej sieci.

Celka poboru próbki DSC74B

DSC74B wymusza stały przepływ poprzez specjalną śrubę. Przepływu jest zoptymalizowana dla ciśnień w zakresie 3 .... 10bar względnego. Limit przepływu eliminuje ryzyko odkręcenie śruby przez przypadek i w ten sposób niekontrolowane opróżnienie zbiornika gazu. Maksymalne natężenie przepływu może być regulowane przez usunięcie śruby i regulację przepływu ręcznie za pomocą zaworu. W przypadku konieczności pracy w układzie zamkniętym można odzyskać gazy szkodliwe  poprzez podłączenie celki do systemu ich zbierania na wylocie.

Sposób pracy systemu DSC74B - gaz dopływa do czujnika z przodu a wylot znajduje się z przeciwnej strony. Dla pomiarów wykonywanych pod ciśnieniem atmosferycznym, odwracamy wlot i wylot. Elementy ograniczające przepływ (G3/8"- G1/2" lub G3/8"- G1/4").

Zestaw kompatybilny z DM70, DMT132, DMT142, DMT143, DMT152, DMT242, DPT146 i DMT347*.

* z ISO 1/2" złącza Swagelok

DANE TECHNICZNE

Dostępne następujące modele celek pomiarowych (od góry)

1. DMT 242SC2 (wyposażona w złączki Swagelok 1/4")

2. DMT 242SC

3. DSC74

4. DSC74C

5. DSC74B

Specyfikacja

Zakres pomiarowy

Klasy jakości sprężonego powietrza wg. ISO 8573-1:2010

Części zamienne i akcesoria

• Zestaw pierścieni uszczelniających, 3 szt. D21/28×1,5 Cu do gwintu ISO G1/2" 221524SP
• Zestaw pierścieni uszczelniających, 3 szt. D19/25×1,5 Cu do gwintu 3/4"-16 UNF 221563SP

Kable i akcesoria kablowe

• Złącze, M12-5F do kabla ekranowanego 4–8 mm ¹⁾ 285482
• Kabel przyłączeniowy sondy, M12-5F – wolne końce, 0,3 m CBL210896-03MSP
• Kabel przyłączeniowy sondy, M12-5F – wolne końce, 1,5 m 223263SP
• Kabel przyłączeniowy sondy, M12-5F – wolne końce, 3 m  26719SP
• Kabel pomiarowy, M12-5F – wolne końce, 5 m 26720
• Kabel przyłączeniowy sondy, M12-5F – wolne końce, 10 m  216546SP
• Kabel przyłączeniowy sondy, M12-5F – wolne końce, złącze 90°, 0,6 m  244669SP
• Kabel przyłączeniowy sondy, M12-5F – wolne końce, złącze 90°, 1,5 m  255102
• Kabel połączeniowy sondy, M12-5F – M12-5M, 1 m  ²⁾  INDIGOCABLE1M
• Kabel połączeniowy sondy, M12-5F – M12-5M, 3 m  INDIGOCABLE3M
• Kabel połączeniowy sondy, M12-5F – M12-5M, 5 m  INDIGOCABLE5M
• Kabel połączeniowy sondy, M12-5F – M12-5M, 10 m  INDIGOCABLE10M

Adapter USB Indigo USB2

Celki pomiarowe

• Komora pomiarowa z złączami żeńskimi, wlot G3/8„, wylot G1/4” ISO DMT242SC
• Komora pomiarowa z męskimi złączami Swagelok do rurki 1/4" DMT242SC2
• Komora pomiarowa z złączami Swagelok VCR 1/4" DSCVCR14
• Komora pomiarowa z szybkozłączem i śrubą uszczelniającą DSC74SP
• Komora próbkowania dwucięśnieniowa DSC74BSP
• Komora próbkowania dwucięśnieniowa z wężownicą DSC74CSP
• Zestaw serwisowy do komór próbkowania DSC74 DSC74SERVICEKIT
• Wężownica chłodząca/wentylacyjna do komory próbkowania DMCOILSP

Akcesoria montażowe i zatyczki

• Zespół uchwytu sondy ASM213582
• Kołnierz montażowy NW40 225220SP
• Zatyczka ISO G1/2„ z pierścieniem uszczelniającym 218773 Zatyczka 1/2” NPT 222507

¹⁾ Złącze do modernizacji istniejącego kabla przetwornika Vaisala DMT152.
²⁾ Zalecane do podłączenia do Indigo80.
