Przetwornik przewodności DO9766T

Nr kat.: DO9766T
+
DO9766T jest przetwornikiem pomiarowym, przekształcającym sygnał z zewnętrznej sondy przewodności na liniowy sygnał w standardzie 4…20mA. Sonda jest skompensowana termicznie a kompensacja może być ręczna lub automatyczna. Wejście pomiarowe jest izolowane galwanicznie od wyjścia.

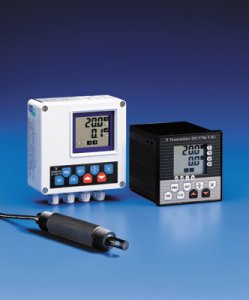

Wskaźnik LCD pozwala na miejscową obserwację parametrów mierzonych i pomocniczych.DO9766T przetwornik konduktancji

Przyrząd współpracuje z 2/4 elektrodowymi przemysłowymi sondami przewodności oraz czujnikami temperatury typu Pt100 podłączanymi 2/4-przewodowo. Przeznaczony jest do montażu ściennego.

Pomiar przewodności:

  • Zakres: 0.0...199.9mS/cm
  • Stała elektrody: 0.01...199.9cm-1
  • Sygnał pobudzający: 10...1000mV, 200...1600Hz, prostokątny
  • Dokładność: 0.5% w.o. ±2cyfry
  • Impedancja wejściowa: >100MΩ

Pomiar temperatury:

  • Typ wejścia: Pt100
  • Zakres pomiarowy: -50...199.9°C
  • Dokładność: 0.2°C ±0.1% w.o

Kompensacja temperatury:

  • Ręczna: liniowa 0.0...4.00%/°C
  • Automatyczna: liniowa 0.0...4.00%/°C
  • Zakres kompensacji: -50...199.9°C
  • Temperatura odniesienia: 20 lub 25°C



Wyjście analogowe 4...20mA:

  • Skalowanie: proporcjonalnie do przewodności
  • Dokładność: 0.5% w.o. ±0.02mA
  • Izolacja galwaniczna: 2500Vac

Wyjścia przekaźnikowe:

  • Ilość: 2
  • Obciążalność: 3A/250Vac, bezpotencjałowe

Zasilanie:

  • Podłączenie 2-przewodowe: 10...35Vdc
  • Podłączenie 4-przewodowe: 24Vac lub 230Vac, 1VA

Wymiary: 120 x 122 x 56mm

Stopień ochrony: IP64

Dane techniczne tabelarycznie:

Zakres pomiarowy 0.0...199.9mS
Stała celi 0.01...199.1cm-1
Dokładność 0.5% odczytu ±2 cyfry ±0.01% /°C
Wejście temp. Pt100 2/4 przewodowy
Zakres temp. -50...199.9°C
Dokładność 0.2°C ±0.1% odczytu ±2 cyfry ±0.01°C/°C
Komp. temperatury
  • Brak
  • Ręczna Liniowa 0.00...4.00%/°C: -50...200°C
  • Automatyczna Liniowa 0.00...4.00%/°C: -50...200°C
Wyjście prądowe 4...20mA
Rezyst. obciążenia RLmax= (Vdc-10)/0.022, RLmax=636Ω @24Vdc
Wyjścia przekaź. Bistabilne, przekaźnikowe 3A, 250VAC
Zasilanie
  • Aktywne 24VAC lub 230VAC, -15/+10%, 1VA, 48...62Hz
  • Pasywne 10...35VDC (2 - przewodowe)
Temp. pracy 0...50°C
Wymiary 120x122x56mm
Stopień ochrony IP64

Przetworniki przewodności DO9766T przeznaczone są do pomiaru konduktancji w instalacjach przemysłowych przeznaczonych do oczyszczania i przygotowywania wody (oczyszczalnie ścieków, stacje przygotowania wody, itp.). Przetworniki mierzą przewodność za pomocą skompensowanej temperaturowo zewnętrznej sondy konduktancji i przekształcają ją na liniowy sygnał prądowy 4…20mA. Wejście pomiarowe jest izolowane galwanicznie od wyjścia. Wyświetlacz LCD pozwala na podgląd parametrów mierzonych i pomocniczych. Budowa i użyte składniki czynią przyrządy dokładnymi i niezawodnymi, zapewniając ich długą żywotność.

Przyrząd współpracuje z sondami przewodności oraz czujnikami temperatury typu Pt100 podłączonymi 2/4- przewodowo.

Sondy przewodności i temperatury

Sonda Stała celi Zakres pomiarowy Zakres temperatury Materiał Elektrody Czujnik temperatury Max. ciśnienie Przyłącze
SPT 400.001 K=0.01 0.05…19.9µS 0…120°C AISI316-PTFE 2 AISI316 12bar Złącze 4-pinowe
SPT 86 K=0.7 5µS…20mS 0…90°C Pocan 4 platynowe Pt100, 2- przew. 6bar Przewód 1,5m
SPTKI 10 K=1 100µS…200mS 0…100°C Szkło 2 platynowe 6bar S7
SPTKI 11 K=1 100µS…10mS 0…50°C Rytron 2 platynowe Pt100, 4- przew. 6bar Przewód 5m
SPTKI 12 K=0.1 1µS…1mS 0…50°C Rytron 2 platynowe Pt100, 4- przew. 6bar Przewód 5m
SPTKI 13 K=10 10µS…200mS 0…50°C Rytron 2 platynowe Pt100, 4- przew. 6bar Przewód 5m

Sposób zamawiania

  • DO9766T: Pasywny lub aktywny przetwornik konduktancji, sygnał wyjściowy 4…20mA, zasilanie 24VAC, wymiary 122 x 120mm, do montażu ściennego.

Opcjonalne wyposażenie:

  • CP5: Przewód podłączeniowy L=5m ze złączem S7 z jednej strony i wolnymi końcami z drugiej.
  • CP5/10: Przewód podłączeniowy L=10m ze złączem S7 z jednej strony i wolnymi końcami z drugiej.
  • SPT86: Przemysłowa sonda konduktancji i temperatury w obudowie POCAN, 4 elektrody platynowe, stała K=0.7, przewód 1,5m, Pt100 2- przewodowy. Temperatura 0…90°C.
  • SPT401.001: Przemysłowa sonda konduktancji i temperatury w obudowie szklanej, 2 elektrody AISI316, stała celi K=0.01. Zakres pomiarowy: 0.04…20µS, 0…120°C.
  • SPTKI10: Przemysłowa sonda konduktancji w obudowie szklanej, 2-ie elektrody platynowe, stała celi K=1, przyłącze S7/PG13, wyjście 2- przewodowe. Temperatura 0…100°C.
  • SPTKI11: Przemysłowa sonda konduktancji i temperatury w obudowie rytronowej, 2 elektrody grafitowe, stała celi K=1.5, przewód 1,5m, Pt100 4- przewodowy. Temperatura 0…50°C.
  • SPTKI12: Przemysłowa sonda konduktancji i temperatury w obudowie rytronowej, 2 elektrody platynowe, stała celi K=0.1, przewód 5m, Pt100 4- przewodowy. Temperatura 0…50°C.
  • SPTKI13: Przemysłowa sonda konduktancji i temperatury w obudowie rytronowej, 2 elektrody platynowe, stała celi K=10, przewód 5m, Pt100 4- przewodowy. Temperatura 0…50°C.

 DO9766T sondy konduktancji
