Przetwornik pH DO9403T-R1

Nr kat.: DO9403T-R1
+

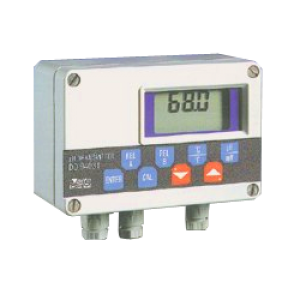

DO9403T jest przetwornikiem pomiarowym, przekształcającym sygnał z zewnętrznej elektrody przemysłowej pH na liniowy sygnał w standardzie 4…20mA. Elektroda jest automatycznie skompensowana termicznie. Wejście pomiarowe jest izolowane galwanicznie od wyjścia.przetwornik pH model DO9403TR1Wskaźnik LCD pozwala na miejscową obserwację parametrów mierzonych i pomocniczych. Przyrząd współpracuje z elektrodami pH lub redox oraz czujnikami temperatury typu Pt100 podłączanymi 2/4-przewodowo. Przeznaczony jest do montażu ściennego.

Przetworniki pH i redox DO9403T-R1 przeznaczone są do pomiaru poziomu pH i redox w instalacjach przemysłowych przeznaczonych do oczyszczania i przygotowywania wody (oczyszczalnie ścieków, stacje przygotowania wody, itp.). Przetworniki mierzą pH i redox za pomocą zewnętrznej elektrody, a następnie przekształcają go na liniowy sygnał prądowy 4…20mA. Elektroda jest automatycznie skompensowana temperaturowo. Wejście pomiarowe jest izolowane galwanicznie od wyjścia. Wyświetlacz LCD pozwala na podgląd parametrów mierzonych i pomocniczych. Budowa i użyte składniki czynią przyrządy dokładnymi i niezawodnymi, zapewniając ich długą żywotność.

Przyrząd współpracuje z elektrodami pH lub redox oraz czujnikami temperatury typu Pt100 podłączonymi 2/4- przewodowo. Przeznaczony jest do montażu ściennego.

Pomiar pH/ORP:

  • Zakres pomiarowy pH: -1...15pH
  • Zakres pomiarowy mV: -1999...1999mV
  • Dokładność: 0.1% w.o. ±1cyfra
  • Impedancja: 1012Ω

Pomiar temperatury:

  • Typ czujnika: Pt100
  • Zakres pomiarowy: -50...199.9°C
  • Rozdzielczość: 0.1°C
  • Dokładność: 0.2°C ±0.1% w.o.

Wyjście analogowe 4...20mA:

  • Skalowanie: proporcjonalnie do pH lub mV
  • Dokładność: 0.5% w.o. ±0.02mA
  • Izolacja galwaniczna: 2500Vac

Wyjścia przekaźnikowe:

  • Ilość: 2
  • Obciążalność: 3A/250Vac, bezpotencjałowe

Zasilanie:

  • Podłączenie 2-przewodowe: 10...35Vdc
  • Podłączenie 4-przewodowe: 24Vac lub 230Vac, 1VA

Wymiary: 120 x 80 x 56mm

Stopień ochrony: IP64

Dane tabelaryczne:

Zakres pom. pH -1.00pH...15.00 pH (-500...+500mV)
Zakres pom. ORP -1999...+1999 mV
Dokładność 0.1% odczytu ±1 cyfry ±0.01% pH/°C
Zakres pom. temp. -50...199.9°C
Element pomiarowy Pt100 2/4 przewodowy
Dokładność 0.2°C ±0.1% odczytu ±2 cyfry ±0.01°C/°C
Kompensacja temp. Automatyczna zgodna z równaniem Nersta
Wyjście prądowe 4...20mA
Wyjścia przekaź. Bistabilne, przekaźnikowe 3A, 250VAC
Zasilanie
  • Aktywne 24VAC lub 230VAC, -15/+10%, 1VA, 48...62Hz
  • Pasywne 10...35VDC (2 - przewodowe)
Temp.pracy 0...50°C
Wymiary 120x80x56mm
Stopień ochrony IP64

Sposób zamawiania

  • DO9403T-R1: Pasywny lub aktywny przetwornik pH, sygnał wyjściowy 4…20mA, zasilanie 24VAC lub 230VAC, wymiary 120x80x56mm. Napięcie zasilania należy podać podczas zamawiania.

Opcjonalne wyposażenie:DO9765T DO9785T elektrody pH

  • CP5S: Przewód podłączeniowy L=5m ze złączem S7 z jednej strony i wolnymi końcami z drugiej.
  • CP5S/10: Przewód podłączeniowy L=10m ze złączem S7 z jednej strony i wolnymi końcami z drugiej.
  • KPI 10: Elektroda przemysłowa pH, przyłącze S7 PG13.5, obudowa szklana, Ag/AgCl nasycony KCI, ∅12x120mm, temperatura 0…130°C,część montażowa wykonana z porowatego teflonu.
  • KPI 11: Elektroda przemysłowa pH, przyłącze S7 PG13.5, obudowa z rytronu, Ag/AgCl nasycony KCI, ∅12x120mm, temperatura 0…100°C,część montażowa wykonana z teflonu.
  • KPI 12: Elektroda platynowa do pomiaru Redox, przyłącze S7 PG13.5, ciśnienie do 6bar.
  • KPI 13: Elektroda platynowa do pomiaru Redox, przyłącze S7 PG13.5, obudowa z rytonu.
  • KPIGB 210: Elektroda do biotechnologii, przyłącza S7/PG13.5, obudowa szklana, żelowa, Ø12x210mm, temperatura 0÷135°C, ciśnienie max 10bar



Do pobrania:

pdf new small Przetwornik pH DO9403
pdf new small Instrukcja: pH metr model DO9403
