W zależności od zastosowania dostępnych jest sześć różnych rodzajów kompensacji temperatury.

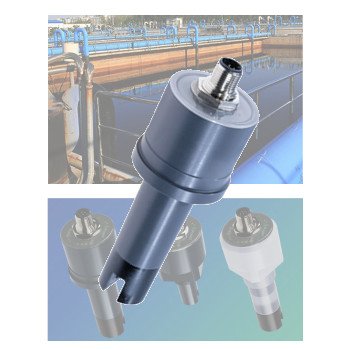

Przetwornik CONDIX4213 wykorzystuje cztery elektrody pomiarowe oraz stałą celki C=0.5 1/cm, gwarantując wysoką dokładność i stabilność pomiaru przewodności w zakresie do 500 mS/cm. Urządzenie obsługuje sześć typów kompensacji temperaturowej, co pozwala na wiarygodny pomiar przewodności w zmieniających się warunkach temperaturowych. Odpowiedni do pomiaru przewodności w zakresie od 0...20 μS/cm do 0..500 mS. Zastosowania można znaleźć w uzdatnianiu wody z odcieków ze składowisk odpadów, wody morskiej lub oczyszczaniu ścieków na statkach.
- Cyfrowy, przewodzący 4-elektrodowy przetwornik przepływu do rur o średnicy zewnętrznej od 20mm do 63mm.
- temperatura medium do 60°C
- 6 rodzajów kompensacji temperatury do wyboru.
- Dioda LED stanu.
- Interfejs RS485 z protokołem MODBUS RTU.
- Montaż za pomocą standardowych złączek PVC-U.

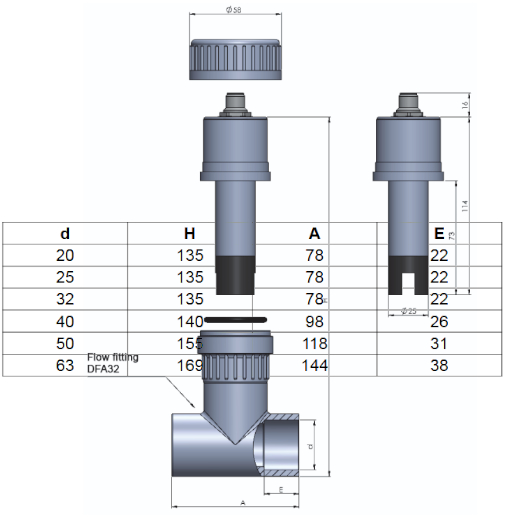

- Złączka przepływowa DFA32 jako opcjonalne akcesorium.
- Odpowiedni do przewodności w zakresie od 0..20 μS/cm do 0..500 mS/cm.
- Odporny na zanieczyszczenia.
- Nie ma na niego wpływu efekt polaryzacji ani rezystancja przewodów.
Dane techniczne:
|
Zakres pomiarowy
|
Przewodność: od 0...20μS/cm do 0..500mS
Temperatura: -50…+200°C |
| Stała celi |
C = 0,5 1/cm (dokładna stała ogniwa podana na tabliczce znamionowej)
|
| Dokładność |
Przewodność: 1% wartości mierzonej (>2% wartości mierzonej dla <20 µS/cm)
Temperatura: 0,2K |
| Komunikacja |
Interfejs: RS485 (półdupleks)
Protokół: MODBUS RTU Prędkości transmisji: 1200, 2400, 4800, 9600, 19200bps |
| Zasilanie |
4,7…28VDC (max 60mA)
|
| Temperatura medium |
0…60°C
|
| Temperatura otoczenia |
-10…60°C
|
| Ciśnienie procesu |
Max -1…16bar
|
| Przyłącze procesowe |
Złączka PCV z nakrętką
|
| Przyłącze elektryczne |
8- pinowe złącze typu M12
|
| Materiały |
Materiał procesowy PVC-U, żywica odlewnicza, grafit (elektrody)
Okienko pomiarowe: szkło akrylowe (PMMA) |
| Masa |
Ok. 160g
|
| Stopień ochrony |
IP67
|

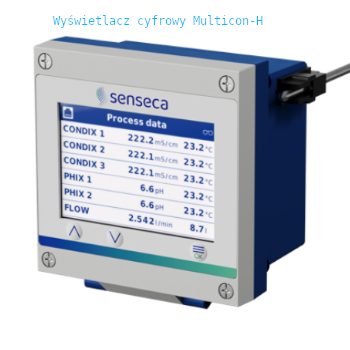

Nowy wyświetlacz MULTICON do sond cyfrowych przewodności serii Condix i sond cyfrowych pH serii PHIX
Wielokanałowy czujnik-sterownik MULTICON
Wygodne uruchomienie i konfiguracja (zarówno urządzenia MULTICON, jak i podłączonych czujników) mogą być przeprowadzone za pomocą oprogramowania konfiguracyjnego i połączenia USB-C. Scentralizowane sterowanie, serwisowanie i kalibracja czujników za pomocą przyjaznego dla użytkownika wyświetlacza TFT z intuicyjną nawigacją po menu. Niski nakład pracy związany z instalacją dzięki standardowemu okablowaniu czujników analitycznych. Prosta integracja i nieskomplikowana wymiana czujników dzięki automatycznej inicjalizacji i rozpoznawaniu do 6 czujników. Kompaktowa i modułowa konstrukcja modułów wejść/wyjść i zasilania.
Wspólpracuje z:
- Cyfrowymi przetwornikami serii PHIX
PHIX to cyfrowy przetwornik montowany na elektrodach pH lub redoks, który przekształca analogowy sygnał o wysokiej impedancji na cyfrową wartość wolną od zakłóceń. Podłączenie odbywa się niezależnie od producenta, za pomocą standardowych złączy VarioPin lub koncentrycznych. PHIX oferuje kalibrację 1- lub 2-punktową z możliwością zapisania 5 ostatnich wyników kalibracji.

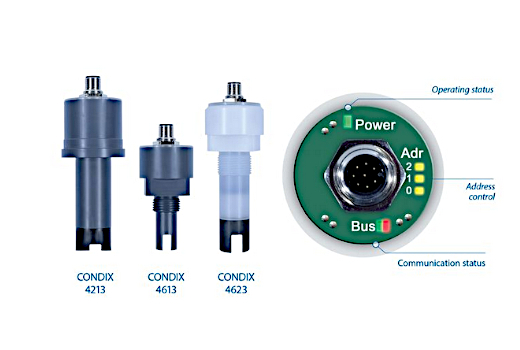

- Cyfrowymi przetwornikami przewodności serii CONDIX
Przetwornik przewodności CONDIX jest bezpośrednio i cyfrowo zintegrowany z poziomem magistrali polowej poprzez uniwersalny interfejs Modbus. W ten sposób wszystkie poziomy aż do systemu wyższego poziomu mogą być zintegrowane za pomocą jednego kabla magistrali, co znacznie zmniejsza nakład pracy związany z instalacją.
