Pirometr CT LT02 | LT15 | LT20
Pirometry serii OPTRIS CT modele: LT02 LT15 i LT20 to rodzina stacjonarnych pirometrów przeznaczonych do bezkontaktowego pomiaru temperatury w warunkach przemysłowych i laboratoryjnych. Pirometry składają się z dwóch części: głowicy pomiarowej oraz odseparowanej od niej elektroniki, dzięki takiej konstrukcji udało się uzyskać miniaturowy wymiar głowicy pomiarowej.

W opcji opracowano dwie kolejne wersje rozwojowe pirometrów o nazwie:

  • CTfast o ekstremalnie niskiej stałej czasowej 6ms
  • CThot zawierający głowicę o specjalnej konstrukcji wytrzymującą pracę bez chłodzenia do 250ºC.

Zakres pomiarowy -50...975°C dla wersji LT20 oraz doskonała optyka 22:1 stanowią o szerokim zakresie możliwych aplikacji pirometru. LT20 to jeden z najmniejszych pirometrów na świecie z optyką 22:1. Stalowa głowica pomiarowa wersji LT15 i LT20 została tak zaprojektowana aby mogła wytrzymać bez dodatkowego chłodzenia temperaturę do 180°C, dzięki temu nie istnieje potrzeba wykonywania dodatkowej instalacji chłodzącej w tym zakresie pomiarowym.Pirometr OPTRIS CTLT02, CTLT15, CTLT20

Elektronikę pirometru Optris CT zamknięto w pyło i bryzgoszczelnej obudowie. Użytkownik ma możliwość wyboru sygnału wyjściowego spośród następujących (0/4-20 mA, 0-5/10 V lub symulacja termopar J lub K) oraz cyfrowego z interfejsem USB, RS232 lub RS485 wraz z oprogramowaniem OptrisConnect. Oprogramowanie to umożliwia monitoring temperatury mierzonej oraz konfigurację parametrów pracy przetwornika. Użytkownik ma także możliwość programowania parametrów z zewnętrznej klawiatury a dzięki wyświetlaczowi LCD może monitorować ich wartość. Bez konieczności komputera można konfigurować takie parametry jak: zakres temperaturowy, emisyjność, transmitancje, część sygnałów procesowych.

Interfejs cyfrowy pirometry OPTRISWymiana głowicy w razie uszkodzenia jest bardzo prosta, gdyż jest ona skalibrowana fabrycznie. Na kablu głowicy znajduje się specjalny kod kalibracyjny, który wytarczy wprowadzić za pomocą klawiatury lub wygodniej z użyciem programu CTconnect.

Kombinacja małych wymiarów, wysokiej precyzji pomiaru, zgrabnej obudowy oraz ceny stanowią wygodna alternatywę dla klasycznych metod pomiarowych. W opcja wykonanie iskrobezpieczne - Ex

NOWOŚĆ w dostępnych opcjach:

  • W chwili obecnej dostępny jest moduł z interfejsem zgodnym z Profibus-DP umożliwiającym podpięcie sie do istniejącego lub nowego systemu typu SCADA. Łącznie z modułem transmisji danych klient otrzymuje plik konfiguracyjny

    optris17

    IT010A90.gsd. Plik umożliwia współpracę z programami konfiguracyjnymi m.in.: SIMATIC MANAGER lub Hilscher SyCon.
  • CAN-BUS
  • Ethernet

Cechy charakterystyczne:

Rodzaje wyjść (w standardzie):

  • Kanał 1: 0...20mA, 4...20mA, 0...5V, 0...10V, termopara K, termopara J lub alarmowe cyfrowe dwustanowe (programowanie poprzez interfejs (z histerezą 2oC))
  • Kanał 2: temperatura głowicy 0...5 | 10V do 180oC lub alarmowe cyfrowe dwustanowe: 0 lub 5V | 0 lub 10V | przypisane do
    • temperatury mierzonego obiektu
    • temperatury głowicy pirometru
    • temperatury elektroniki
    Stała histereza 2oC (programowanie przypisania tylko z komputera)Alarmy pirometr OPTRIS CT

Alarmowe AL2 (w standardzie):

  • Wyjście alarmowe AL2 na płytce elektroniki  (z histerezą 2oC) typu OpenCollector (24V/50mA) programowane z klawiatury poprzez ustwienie zmiany koloru podświetlania wyświetlacza Alarmu 2

Alarm optyczny (zmiana koloru podświetlenia wyświetlacza):

  • zmiana koloru podświetlenia wyświetlacza:
    Alarm 1 | normlnie zamknięty | - dół - kolor niebieski alarm aktywny
    Alarm 2 | normalnie otwarty | - góra - kolor czerwony alarm aktywny
    Kolor zielony oba alarmy nieaktywne

UWAGA: programowanie sposobu i rodzaj działania kanału 2 wyjścia alarmowego Al2 oraz trybu pracy przekaźników tylko poprzez interfejs cyfrowy z dołączonego opraogramowania.

3 programowane wejścia binarne:Uchwyt podwójny celownika laserowego OPTRIS

  • sterowanie wartością emisyjności
  • kompensacja temperatury otoczenia
  • wyzwalanie funkcji specjalnych

Rozdzielczość optyczna:

  • model LT02: 2:1
  • model LT15: 15:1
  • model LT20: 22:1

Zakres pomiarowy:

  • model LT02/LT15: -50...600°C
  • model LT20: -50...975°COPTRIS celownik laserowy

Temperatura pracy:

  • elektronika: 0...85°C
  • głowica LT02:-20...130°C
  • głowica LT15 / LT20: -20...180°C

Opcjonalny celownik laserowy pokazujący środek pola pomiarowego (dwa modele):

  • ACCTOEMLST - zasilany z puszki elektroniki pirometru
  • ACCTLST - zasilany zewnętrzną baterią

DANE TECHNICZNE

Parametr OPTCT LT02 OPTCT LT15 OPTCT LT20
Zakres pomiarowy -50...600°C -50...600°C -50...975°C
Optyka (standard) - patrz optyka 2:1 15:1 22:1
Optyka soczewką do bliskiego widzenia (opcja -CF) 2.5mm@23mm 0.8mm@10mm 0.6mm@10mm
Stała czasowa (T95)
150ms
Dokładność
±1% w.o.
(nie mniej niż 1°C)
Powtarzalność
±0.5% w.o.
(nie mniej niż 0.5°C)
Dryft termiczny
±0.05% lub ±0.5°C/K co większe
Emisyjność (ustawiana klawiszami lub interfejsem)
0.100 do 1.100
Transmisyjność (ustawiana klawiszami lub interfejsem) 0.100 do 1.100
Wyjście analogowe Kanał 1: 0 / 4-20 mA, 0-5 / 10 V lub termoparowe J | K (ewentualnie cyfrowe dwustanowe programowane z interfejsu np. 0 lub 5/10V i 0/4...20mA) (patrz ekran poniżej)
Kanał 2: temperatura głowicy 0...5 | 10V do 180oC lub alarmowe cyfrowe dwustanowe: 0 lub 5V | 0 lub 10V | przypisane do
1. temperatury mierzonego obiektu
2. temperatury głowicy pirometru
2. temperatury elektroniki
stała histereza 2oC (programowanie sposobu pracy tylko z komputera)
Wyjście alarmowe AL2 (standard) open collector 24V / 50mA programowane alarmem AL2 zmieniającym kolor podświetlacza, stała histereza 2K
Wyjście przekaźnikowe (opcja) podwójne, optycznie izolowane 2x60VDC/AC 0.4A bezpotencjałowe (sposób działania programowany z komputera przez opcjonalne wyjście cyfrowe)
Interfejs (opcja) RS232, RS485, USB
dodatkowo nowość moduł z PROFIBUS DP,  Ethernet lub CAN-BUS
Długość kabla sonda- elektronika standard 1mb
opcja: 3, 8,15mb
Funkcje przetwarzania sygnału °C/°F, średnia, min., max., pik z funkcją programowania przesunięcia
Zasilanie 8...36VDC, pobór prądu 100mA
Temperatura otoczenia głowica LT02: -20...130°C
głowica LT15: -20...180°C
głowica LT20: -20...180°C
elektronika: 0...85°C
Odporność głowicy na wibracje IEC 68-2-6: 3G,11...200Hz
Temperatura przechowywania -40...85°C
Materiał obudowy stal nierdzewna
Stopień ochrony IP65
Wymiary sonda: ø14 x 28mm, gwint M12x1 długość 10mm
elektronika: 120x70mm
Masa netto głowica 40g
elektronika 420g

Pirometry OPTRIS oprogramowanie CompactConnect

Zamiast wyjść analogowych można zamienić sposób ich działania na cyfrowe ale programowanie to jest możliwe jedynie z komputera. Powyżej zrzut ekranu z oprogramowania Compact Connect umożliwia m.in. przeprogramowanie wyjść z analogowych  dostępnych z klawiatury  (niezależnie kanał 1 rys. 1 i 3  oraz kanał 2 rys. 2 i 4) na cyfrowe 0 lub 5/10V oraz 0/4 lub 20mA (normalnie zawarte lub normalnie rozwarte) wraz z ustawienie progu alarmu (pozycja 3 i 4 na powyższym rysunku)


W przypadku wyboru opcji wyjść przekaźnikowych (dodatkowa płytka wpinana we właściwą) nie można równolegle korzystać z wyjścia USB lub RS. W celu zaprogramowania progów zadziałania przekaźników koniecznym jest wpięcie na czas programowania modułu RS lub USB a następnie wypięcie i ponowne umieszczenie w tym miejscu modułu wyjść przekaźnikowych.

Pirometr OPTRIS LT02 puszka elektroniki


W opcji dostępny jest celownik laserowy umieszczony w głowicy podobnej do głowicy pomiarowej pirometru i montowany równolegle w specjalnym uchwycie.

laser

WERSJE SPECJALNE

Oprogramowanie do wyznaczania wsp. emisyjności, transmitancji i odbicia

ACCTTRANS - Zestaw z oprogramowaniem CTtrans umożliwiającym wyznaczenie transmitancji, współczynnika odbicia oraz współczynnika emisyjności badanego obiektu. W komplecie pirometr OPTRIS LT15 oraz radiator.

optris8

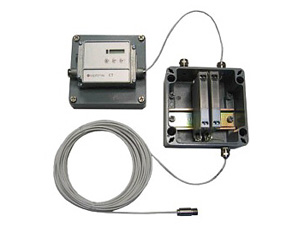

Wersje Ex:

  • ACCTEX - CTex zestaw do zastosowania w strefie Ex
  • ACCTEXC - Ctex zestaw do pracy w strefie Ex j.w. z dodatkową podwójną barierą Zenera
optris9

Możliwości funkcjonalne przyrządu można rozszerzyć przez zastosowanie licznych dodatkowych elementów.

akcesoria do optric CT

Powyżej przykładowe uchwyty montażowe:
- uchwyt montażowy nastawny - ACCTFB
- uchwyt montażowy nastawny w 1 płaszczyźnie - ACCTMB
- uchwyt montazowy nastawny w 2 płaszczyznach - ACCTMG

akcesoria_CT_2

Powyżej przykładowe nadmuchy soczewki:
- nadmuch soczewki (ACCTAP dla LT22 | LT15 | LT10F) i (ACCTAP2 dla LT02) powietrze wydostaje się wzdłuż osi pomiarowej pirometru (może chłodzić blisko położony obiekt)
- nadmuch soczewki laminarny ACCTAPL (gdy powietrze nie może chłodzić mierzonego materiału, wydostaje się pod kątem prostym do osi pomiarowej pirometru)

akcesoria do pirometrów CT

Powyżej :
- soczewka bliskiego widzenia CF
- nadmuch soczewki laminarny zintegrowany z soczewką bliskiego widzenia ACCTAPLCF
- złożenie ACCTAPL z elementem montażowym ACCTMG

akcesoria-do-CT2



seria_akcesoria2

Pirometry Optris umożliwiają również pomiar temperatury materiałów przeźroczystych (np. cienkich folii), które zmieniają współczynnik emisyjności lub przepuszczalności. W takim wypadku należy wykorzystać wersję CTtrans która służy do wyznaczenia aktualnego współczynnika. Wyznaczony współczynnik przekazywany jest do pomiarowego pirometru, który to dokonuje właściwego pomiaru temperatury.



optris7

Wersje specjalne pirometrów:

Model CTfast. Dla szybkozmiennych procesów polecamy specjalną wersję pirometrów oznaczonych jako CTfast. Pirometry posiadają do wyboru optykę 15:1 lub 25:1 oraz odpowiednio optykę bliskiego widzenia 15:1 CF oraz 25:1 CF. Pirometry charakteryzują się ekstremalnie niską stałą czasową 9ms (90% sygnału końcowego). Na wyjściu napięciowym 0...10V stała czasowa 4ms (50% sygnału końcowego).

Model CThot. Specjalna konstrukcja głowicy pirometrów nie wymaga dodatkowego chłodzenia. Głowica wytrzymuje bez chłodzenia 250ºC.
