Manometr Magnehelic

Kategoria: Ciśnienie
Nr kat.: Magnehelic
+
Magnehelic® to seria dokładnych (o gwarantowanej precyzji ±2%) przyrządów do pomiaru niskich ciśnień. Nowość: niższy zakres 0...30Pa oraz dla innych HA specjalna wersja manometru o dokładności ±1% (dla wybranych wersji). W przyrządach zastosowano prosty, bezoporowy mechanizm przeniesienia ruchu o nazwie Magnehelic®, który w szybko i precyzyjnie mierzy niskie ciśnienia powietrza i innych nieagresywnych gazów. Dzięki różnicowemu wejściu można mierzyć nadciśnienie, podciśnienie oraz różnicę ciśnień. Konstrukcja jest odporna na wibracje, wstrząsy orazmagnehelic przeciążenia. Brak cieczy manometrycznej mogącej odparowywać, zamarzać i stwarzać dodatkowe problemy związane z poziomowaniem i toksycznymi oparami. Przystępna cena to dodatkowy atut. Przyrząd jest szeroko stosowany do pomiaru ciśnienia w kanałach wentylacyjnych, pomieszczeniach czystych, prędkości powietrza, ciągów kominowych, spadków ciśnienia na filtrach i kryzach, poziomu cieczy z zastosowaniem lancy pneumatycznej i wielu innych. Często wykorzystywany też w aparaturze medycznej takiej jak respiratory i przyrządy do pomiaru ciśnienia tętniczego.

Aktualnie to najtańsze urządzenie zapewniające pomiar i monitorowanie ciśnienia różnicowego sal operacyjnych i izolatek w pomieszczeniach tymczasowych i docelowych (także w szpitalach mobilnych i namiotach)

Magnehelic końcówkiMONTAŻ

W większości odmian jest wykorzystywana ta sama obudowa. Przyrządy mogą być montowane na trzy sposoby:

  • naścienny
  • tablicowy
  • na rurze

Montaż naścienny i tablicowy jest możliwy do zrealizowania za pomocą dostarczanych w komplecie akcesoriów wśród których znajdują się także króćce podłączeniowe do rurek elastycznych. Potrzebne jest jedynie wykonanie trzech otworów co 120° na średnicy Ø105mm, albomagnehelic HA wykonanie okrągłego wykroju o średnicy Ø116mm. Do montażu na pionowej lub poziomej rurze o średnicy od 5/4" do 2" niezbędne jest dodatkowe wyposażenie w postaci odpowiedniego uchwytu. Pomimo kalibracji w pozycji pionowej, większość przyrządów o zakresach powyżej 250Pa może pracować w dowolnej pozycji po odpowiedniej korekcji zera za pomocą śruby regulacyjnej. Jednakże dla uzyskania najwyższej dokładności przyrząd powinien być kalibrowany w takiej samej pozycji w której będzie pracował. Te właściwości manometrów Magnehelic czynią je idealnymi zarówno do zastosowań stacjonarnych jak i przenośnych.

Nowa seria Magnehelic® 2000-HA o wysokiej dokładności jest dwa razy dokładniejsza niż standardowy Magnehelic®. Wersja ta oferuje lustrzaną powłokę pod skalą w celu wyeliminowania błędu paralaksy podczas odczytu danych pomiarowych. Dodatkowo w cenie świadectwo wzorcowania w sześciu punktach oraz obudowa IP67 zabezpieczająca manometr przed kurzem i wnikaniem wody. W opcji odporna na korozję ramka ze stali nierdzewnej o konstrukcji stożkowej minimalizująca możliwość gromadzenia kurzu na jej brzegach.

Magnehelic wersja precyzyjna

Typowe zastosowania manometru Magnehelic:

  • Pomiar kaskady ciśnień pomieszczeń czystych
  • Pomiar końcowego sprężu na filtrach:

Zgodnie z normą EN 13053:

Klasa filtrów Końcowy spadek ciśnienia
G1 ... G4 150Pa
F5 ... F7 200Pa
F8 ... F9 300Pa
  • Pomiar sprężu w instalacjach wentylacyjnychmagnehelic i presostat
  • Pomiar prędkości przepływu za pomocą rurek spiętrzających, kryz, dysz etc.
  • Pomiar różnicy ciśnień w kanałach wentylacyjnych, pomieszczeniach lub budynkach
  • Podciśnienie w dygestoriach

Wersja w jednej obudowie manometr Magnehelic i presostat z wyjściem przekaźnikowym

Przykład zastosowania manometru Magnehelic w cyklonie oczyszczającym powietrze lub gaz poprzez rozpylenie w nim wody:





WYKAZ MODELI Z SERII MAGNEHELIC® 2000

Model Zakres [Pa] Działka elementarna [Pa]
2000-30Pa
2000-60NPA
2000-60Pa
2000 - 100Pa
2000-125Pa
2000-150Pa
2000-250Pa
2000-300Pa
2000-500Pa
2000-750Pa
2000-1000Pa
2000-1kPa
2000-1.5kPa
2000-2kPa
2000-2.5kPa
2000-3kPa
2000-4kPa
2000-5kPa
2000-8kPa
2000-10kPa
2000-15kPa
2000-20kPa
2000-25kPa
2000-30kPa
0...30Pa
10...0...50Pa
0...60
0...100
0...125
0...150
0...250
0...300
0...500
0...750
0...1000
0...1k
0...1.5k
0...2k
0...2.5k
0...3k
0...4k
0...5k
0...8k
0...10k
0...15k
0...20k
0...25k
0...30k
1
1
1
2
5
5
5
10
10
25
20
20
50
50
50
100
100
100
200
200
500
500
500
1k
Zakresy symetryczne
2300-60Pa
2300-80Pa
2300-100Pa
2300-120Pa
2300-200Pa
2300-250Pa
2300-300Pa
2300-500Pa
2300-1000Pa
2300-1kPa
2300-2kPa
2300-2.5kPa
2300-3kPa
-30...0...+30
-40...0...+40
-50...0...+50
-60...0...+60
-100...0...+100
-125...0...+125
-150...0...+150
-250...0...+250
-500...0...+500
-0.5k...0...+0.5k
-1k...0...+1k
-1.25k...0...+1.25k
-1.5k...0...+1.5k
1
2
2
2
5
5
10
10
20
20
50
50
100
Wersje specjalne:

Wysokie zakresy:
2000-35kPa
2000-40kPa
2000-50kPa
2000-60kPa
2000-70kPa
2000-75kPa
2000-80kPa
2000-100kPa
2000-140kPa
2000-170kPa
2000-200kPa

Do współpracy z rurką Prandtla:Magnehelic velocity

2000-00MV - 0...60Pa & 0...9.8m/s
2000-0MV - 0...125Pa & 0...14.4m/s
2001MV - 0...250Pa & 0...20m/s
2002MV - 0...500Pa & 0...28m/s
2005MV - 0...1.25kPa & 0...45m/s
2008MV - 0...2kPa & 0...57m/s
2015MV - 0...3.5kPa & 0...76m/s
2020MV - 0...5kPa & 0...90m/s
2024MV - 0...6kPa & 0...98m/s

DANE TECHNICZNE

Dokładność ±2% zakresu
±3% zakresu (zakres 125Pa)
±4% zakresu (zakres 60Pa)
Temperatura pracy -6.67...+60°C
Wersja LT praca od -28°C
Ciśnienie znamionowe Standard: -68...+103kPa (-0.677...1.034bar)
Wersja MP ciśnienie statyczne do 2.41bar
Wersja HP ciśnienie statyczne do 5.52bar
Max. przeciążenie 170kPa (punkt zadziałania zaworu bezpieczeństwa)
Przyłącza ciśnieniowe gwint wewn. 1/8" NPT, zdublowane - jedna para z boku, druga z tyłu
Obudowa Odlew aluminiowy. Obudowa i inne części aluminiowe wytrzymują 168-godzinny test w mgle solnej. Zewnętrzne wykończenie to powłoka lakieru młotkowego.
IP67. Może pracować na zewnątrz. Wersje MP i HP również ale bez narażenia na bezpośrednie promieniowanie słoneczne frontu z poliwęglanu.
Wyposażenie standardowe Dwa króćce 1/8" do zdublowanych przyłączy ciśnieniowych, dwa adaptery 1/8" do rurek elastycznych, trzy adaptery do montażu tablicowego, wkręty montażowe.
Wymiary Ø121 x 56mm
Masa 460g
Wersje specjalne:

Kalibracja - HC pozioma - 90o
Impregnacja - IC przeznaczona dla gazów palnych i helu w celu zmniejszenia nieszczelności
Wersja z fluoroelestomerem FKM - VIT przeznaczona dla modeli do tlenu i ozonu w wersji SPCL czyli specjalnym odtłuszczeniem
Wersja z uszczelką BUNA-N (konieczna dla wersji MP, HP i IC) dla gazu ziemnego i metanu
Wersja HA (tylko wybrane zakresy do 3kPa) - dokładność ±1%, działka elementarna 1Pa (dla wersji 60Pa)
Wersja SF - diafragma bez silikonu, stosowana do kabin lakierniczych
SS - Ramka stalowa nierdzewna, stal 304
SB - Ramka stalowa nierdzewna, stal 304 dodatkowo polerowana Ra16
CB - Ramka chromowana


magnehelic 30Pa dwyer

Opcjonalne akcesoria

Opcja -ASF Dodatkowa wskazówka ustawiana pokrętłem

magnehelic asf magnehelic asf2

A-464 Maskownica plastikowa z króćcem ciśnienia statycznego

W zestawie tylko:
Maskownica biała
Wkręty 4szt.

magnehelic00
magnehelic05

A-464-SS Maskownica stalowa nierdzewna z króćcem ciśnienia statycznego

W zestawie:
Maskownica stalowa nierdzewna
Króciec ciśnienia statycznego
Wkręty 4szt.

A-464-ss A- 464-SS

-SS Ramka stalowa nierdzewna

maskownica SS maskownica -SS
A-465 Maskownica plastikowa pod króciec ciśnienia statycznego
W zestawie:
Rurka norprenowa
wkręty 2szt.
Łącznik rurek
magnehelic02
magnehelic01


A-414 - króciec ciśnienia statycznego do max prędkości 7.62m/s
A-417 - maskownica z króćcem (stalowa)
A-421 - rurka ciśnienia statycznego 6" z wężykiem

uchwyt a421
A-480 - króciec poboru próbki gdzie nie występuje przepływ powietrza lub przy pomiarze ciśnienia statycznego na filtrze, wymaga zastosowania 2szt. przed i za filtrem.
Wymiar: 80mm/Ø6mm, końcówka ścięta pod kątem 60º, kołnierz 25mm, przyłącze pod rurkę Ø6~7mm stożkowe, długość 18.5mm
a-480 dwyer Dwyer A-480
A-299 Uchwyt mocujący stalowy
magnehelic08
magnehelic06
A-369 Uchwyt mocujący L aluminiowy A369 A369 2
A-368 Uchwyt mocujący aluminiowy
magnehelic07
magnehelic12
AHU1 Uchyt mocujacy płaski zintegrowany
AHU2 Uchyt mocujacy płaski zintegrowany plus A481 (2 króće i rurka PVC ~17cm)

magnehelic ahu1 magnehelic ahu1
A-300 Uchyt mocujacy płaski aluminiowy
magnehelic09
magnehelic11
Kołnierz A-286
Mocowanie kołnierza do ściany 3 wkrętami
A-286 A-286
A-610 Uchwyt na rurę
A-610 dwyer
Dwyer A-610

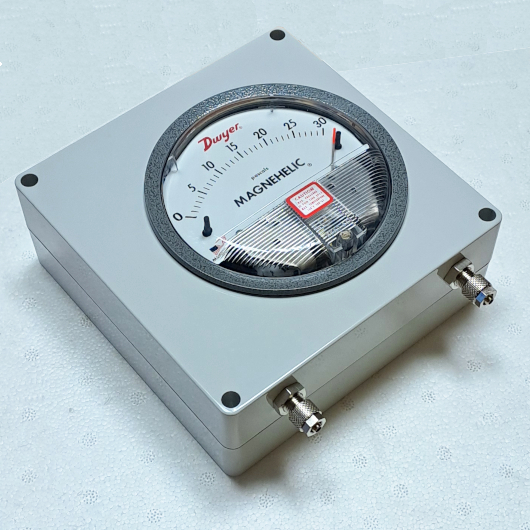

A-320-A obudowa pionowa
A-320-B
obudowa pozioma
a-320-a a-320-b
Przepusty ciśnienia statycznego przez ścianę
A-493 - 210mm
A-491 - 160mm
A-489 - 110mm
Ø 6mm
Materiał:
rurka 304SS
kołnierz 430SS
króciec: 303SS
Króciec ciśnienia statycznego Króciec ciśnienia statycznego
A-302
A-303
Króćce ciśnienia statycznego do kanału
(pomiar oporów filtrów -spręż decydujący o jego poprawności pracy lub konieczności wymiany filtra)
Maksymalna prędkość w kanale 60m/s
Montaż taki jak dla rurki Prandtla.
Rurki ciśnienia statycznego Króćce ciśnienia magnetyczne
A-2003-1 Króćce kątowe
magnehelic17
magnehelic16
A-432 Walizka transportowa, Płaskownik w kształcie litery L do zamocowania Magnehelica, przewód gumowy 2.7mb, rurka stalowa 19,9 cm
Srubki mocujące.
magnehelic18
magnehelic19
A-392 Filtr zabezpieczający przed zanieczyszczeniem komory Magnehelica.
Woda | olej - 40μm
Gwint  1/8" żeński NPT x 1/8" męski NPT
Średnica: Ø 3/4"
Temperatura medium: 2...93°C
a 392 a 392 3
Alternatywa
Minihelic II

Jeżeli w miejscu montażu manometru brak jest miejsca alternatywą może być manometr Minihelic II. Średnica: zewnętrzna 78mm | otwór w tablicy 66mm | głębokość: 60.3mm

Dostępne zakresy model Minihelic II 2-5000:
0...125Pa
0...250Pa
0...500Pa
0...1kPa
0...3kPa

Minihelic II

W opcji wersja w wykonaniu przeciwwybuchowym cecha Exd IIC T6 Gb
ATEX zgodne z: 1370 II 2G Ex d IIC T6 Gb / II 2D Ex tb IIIC T85°C Db, -60°C≤Tamb≤+60°C
IECEx zgodne z: Ex d IIC T6 Gb / Ex tb IIIC T85°C Db.



ATEX Magnehelic



WYMIARY

mh_dim

Do pobrania:

pdf new small Karta katalogowa:  KK Magnehelic 2017
pdf new small Manometr różnicowy Magnehelic w obudowie ATEX
pdf new small  Instrukcja obsługi: Man magnehelic2000
