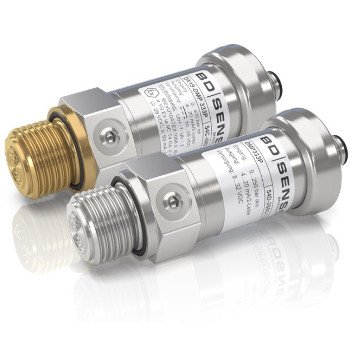

Przetwornik ciśnienia DMP333P nadaje się do pomiaru ciśnienia mediów lepkich, past lub gazów oraz do zastosowań wymagających przyłącza procesowego bez martwej przestrzeni. Szczególnie w przypadku aplikacji wodorowych istnieje możliwość zastosowania złoconego przyłącza procesowego. Dostępna jest szeroka gama wariantów połączeń elektrycznych, które umożliwiają łatwą i szybką integrację DMP333P z różnymi konfiguracjami systemu.
Preferowane obszary zastosowań:
- Budowa maszyn i urządzeń
- Instalacje wodorowe
- Pomiar past i mediów lepkich
Ciśnienie nominalne:► od 0 ... 60 bar do 0 ... 600 bar
► Sygnały wyjściowe
2-przewodowe: 4 ... 20 mA
3-przewodowe: 0 ... 10 V inne na życzenie
►Cechy szczególne
Odpowiedni do mediów lepkich i past
► Wersje opcjonalne iskrobezpieczne Exia = iskrobezpieczne dla gazów i pyłów (w przygotowaniu)
Pozłacane przyłącze procesowe dla aplikacji wodorowych
► Wersje specyficzne dla klienta
Dane techniczne:
| Specyfikacja | |
|---|---|
| Ciśnienie nominalne przetwornika [bar] | 60 | 100 |
| Ciśnienie nominalne absolutne [bar] | 60 | 100 | 160 | 250 | 400 | 600 |
| Przeciążenie [bar] | 210 | 210 | 600 |1000|1000|1000 |
| Ciśnienie rozrywające ≥ [bar] | 1000|1000|1000|1250|1250|1800 |
| Sygnał wyjściowy / zasilanie | Standardowy 2-przewodowy: 4 ... 20 mA / Vs = 8 ... 32 VDC Opcja zabezpieczenie Ex 2-przewodowe: 4 ... 20 mA / Vs = 10 ... 28 VDC (w przygotowaniu) Opcje 3-przewodowe: 0 ... 10 V / Vs = 14 ... 30 VDC |
| Dokładność zgodnie z IEC 60770 - regulacja punktu granicznego (nieliniowość, histereza, powtarzalność) |
standard: ≤ ± 0,35 % zakresu opcja: ≤ ± 0,25% zakresu |
| Stała czasowa | 2-przewodowy: ≤ 10 msec 3-przewodowy: ≤ 3 ms |
| Dopuszczalna temperatura pracy | medium: -40 ... 125 °C elektronika / środowisko: -40 ... 85 °C przechowywanie: -40 ... 100 °C |
| Ochrona elektryczna | na stałe Zabezpieczenie przed odwrotną polaryzacją bez uszkodzeń, ale również bez pracy Kompatybilność elektromagnetyczna i odporność zgodnie z EN 61326 |
| Stabilność mechaniczna | Wibracje: zgodnie z DIN EN 60068-2-6 20 g RMS (25 ... 2000 Hz) Wstrząsy: zgodnie z DIN EN 60068-2-27 500 g / 1 msec |
| Płyny wypełniające | Standardowy olej silikonowy inne na życzenie |
| Materiały | Obudowa stal nierdzewna 1.4404 (316 L) Opcja kompaktowej obudowy polowej ze stali nierdzewnej 1.4301 (304); dławik kablowy M12x1,5, mosiądz, niklowany (zakres zacisku 2 ... 8 mm) Standardowy port ciśnieniowy: stal nierdzewna 1.4404 (316 L) opcja: stal nierdzewna 1.4404 (316 L), złoty | inne na zamówienie Membrana standard: stal nierdzewna 1.4435 (316 L) opcja: stal nierdzewna 1.4435 (316 L), złota | inne na zamówienie Uszczelki FKM | inne na zamówienie |
| Części zwilżane mediami | port ciśnieniowy, uszczelnienie, membrana |
| Ochrona przeciwwybuchowa DX19-DMP 333P (tylko dla 4 ... 20 mA / 2-przewodowe) w przygotowaniu |
Zatwierdzenia: IBExU 10 ATEX xxxx X strefa 0: II 1G Ex ia IIC T4 Ga; strefa 20: II 1D Ex ia IIIC T 135°C Da |
| Dopuszczalne temperatury dla środowiska | w strefie 0: -20 ... 60°C z patm 0,8 do 1,1 bar w strefie 1: -20 ... 70°C |
| Kable połączeniowe (fabrycznie) | pojemność kabla: linia sygnałowa/ekran również linia sygnałowa/linia sygnałowa: 160 pF/m Indukcyjność kabla: linia sygnałowa/ekran również linia sygnałowa/linia sygnałowa: 1µH/m |
| Pobór prądu | prąd wyjściowy sygnału: maks. 25 mA napięcie wyjściowe sygnału: maks. 7 mA |
| Waga | min. 200 g (w zależności od przyłącza procesowego) |
| Pozycja montażowa | dowolna (standardowa kalibracja w pozycji pionowej z przyłączem portu ciśnieniowego w dół) |
| Żywotność | 100 milionów cykli obciążenia |
| Zgodność | CE Dyrektywa EMC: 2014/30/UE Dyrektywa ATEX 2014/34/UE |

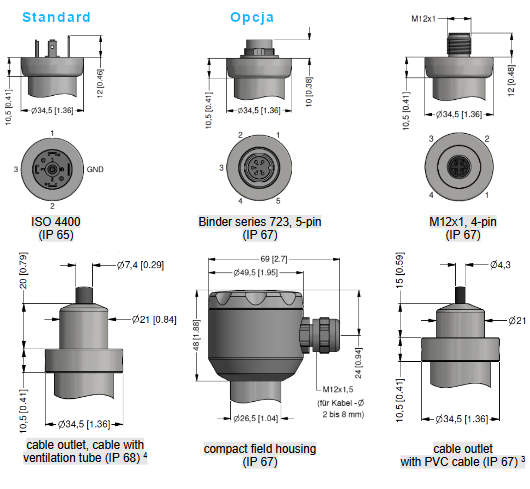

Przyłącze elektryczne:
