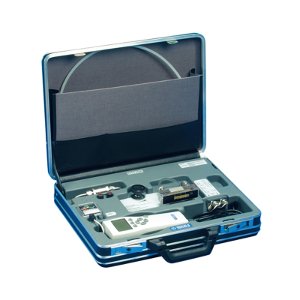

Vaisala DSS70A to mobilny zestaw pomiaru punktu rosy gdzie bezpośredni pomiar byłby trudny do wykonania. System został zaprojektowany w celu zapewniania elastyczności próbkowania w pomiarach punku rosy przy wykorzystaniu miernika DM70. W przypadku procesów pod ciśnieniem atmosferycznym, pompa zasilana baterią wytwarza podciśnienie niezbędne do pobrania próbki gazu. Dla instalacji o ciśnieniu pracy do 20bar próbka jest mierzona pod ciśnieniem takim jak w instalacji a następnie w zależności od potrzeby po redukcji do ciśnienia otoczenie usuwana lub kierowana przez bajpas ponownie do instalacji. Próbka gazu przechodzi przez filtr mający na celu zredukowania zanieczyszczeń istniejących w sprężonym powietrzu w postaci cząstek stałych przed ostatecznym pomiarem. Przepływ powietrza jest regulowany a sterowanie przepływem odbywa się przez zawór iglicowy oraz przepływomierz. Zestaw DSS70A można łatwo podłączyć do instalacji poprzez typowe rurki ¼" lub 6mm. Mierzony punkt rosy musi mieć temperaturę niższą od temperatury otoczenia w celu uniknięcia kondensacji wody. Gaz o temperaturze większej niż 40°C należy schłodzić poprzez rurkę teflonową (w zestawie) lub rurkę stalową nierdzewną. DM70 można z łatwością podłączyć do dowolnego układu sprężonego powietrza lub jeżeli koniecznym jest pomiar punktu rosy tworzywa w leju przed jego formowaniem. Oprócz bezpośredniego montażu do rurociągu, w zestawie znajdują się różnorodne celki do poboru próbki. Producent poleca korzystać z celek pomiarowych serii DSC74. Szybko-złącze śrubowe pozwala na sprawne przyłączenie do linii sprężonego powietrza, dodatkowo dostępne są dwa adaptery z gwintowanym otworem wlotowym. Mobilny zestaw szczególnie polecany jest do pomiar punktu rosy materiału wykorzystywanego do wtrysków tworzyw sztucznych. Proces suszenia materiału z tworzyw sztucznych stanowi nie lada wyzwanie. Pelety PET mogą przed suszeniem zawierać nawet 0.6% wody liczonej wagowo. PET musi być wysuszony do poziomu 0.003% (30ppm) wody rezydualnej przed jego wtryskiem. Woda ta może być usunięta w procesie ogrzewania wstępnego materiału oraz równolegle przedmuchu suchym powietrzem z osuszaczy adsorpcyjnych. Zalecanym jest pomiar dwukrotny punktu rosy pierwszy przy poborze powietrza z zasobnika w którym to panuje temp. ok. 300ºC oraz w drugim za osuszaczem a bezpośrednia przed grzałką. Taki sposób pomiaru umożliwia optymalizację procesu suszenia materiału. Z jednej strony umożliwia sprawdzenie czy proces suszenia osiągnął stabilizację na zdefiniowanym uprzednio poziomie a z drugiej oszczędność kosztów dalszego suszenia materiał bez wpływu na zawartość w nim wody.
Inną z aplikacji jest pomiar punktu rosy w piecach pod ciśnieniem atmosferycznym.
Dostępne modele celek pomiarowych:
1. DMT 242SC2 (wyposażona w złączki Swagelok 1/4") - w zestawie DSS70A
2. DMT 242SC
3. DSC74
4. DSC74C
5. DSC74B

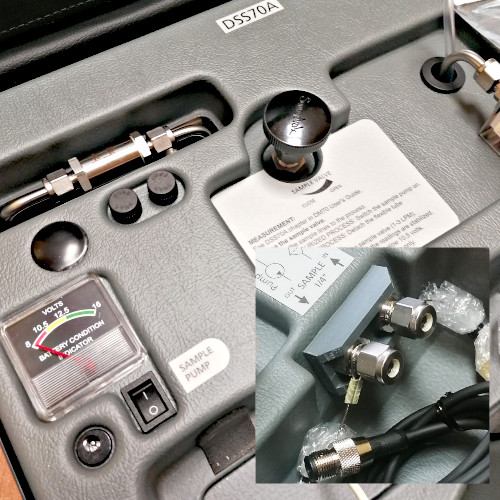

System poboru próbek DSS70A zawiera filtr oczyszczający gaz oraz zawór iglicowy w celu kontrolowania natężenia przepływu. Pompa zamontowana w urządzeniu służy do poboru próbek pod ciśnieniem atmosferycznym.

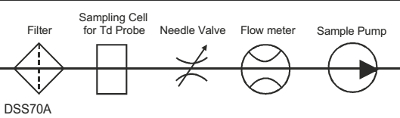

Schemat pomiaru:
1. Pomiar punktu rosy pod ciśnieniem atmosferycznym w instalacji bezciśnieniowej (pobór próbki poprzez pompę)
2. Pomiar punktu rosy pod ciśnieniem z instalacji (bez dodatkowej pompy)
3. Pomiar punktu rosy z instalacji ciśnieniowej pod ciśnieniem atmosferycznym - otoczenia (bez dodatkowej pompy)
Celki DSC74B umożliwiają pomiar próbek gazu pod ciśnieniem do 10bar lub ciśnieniem atmosferycznym.

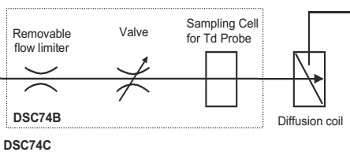

Celka DSC74C jest podobna do DSC74B lecz z dodatkową wężownicą zapobiegającą wstecznej dyfuzji wody z otoczenia i jej wpływu na pomiar punktu rosy.
Celka DSC74C jest podobna do DSC74B lecz z dodatkową wężownicą zapobiegającą wstecznej dyfuzji wody z otoczenia i jej wpływu na pomiar punktu rosy.
Dane techniczne celek pomiarowych:
| DSC74 - celka dla gazu pod ciśnieniem | |
| limit ciśnienia | 1MPa (10 bar, 145psig) |
| DSC74B - dwie celki ciśnieniowe | |
| limit ciśnienia | 1MPa (10 bar, 145 psig) |
| DSC74C - DSC74B z DMCOIL z elementem chłodzącym | |
| DMT242SC | celka |
| 10 MPa (100bar, 1450psig) | |
|
DMT242SC2 - celka z złączem Swagelok |
|
|
limit ciśnienia |
4MPa (40 bar, 580psig) |
|
Materiał wszystkich celek |
stal nierdzewna AISI316 |
Warunki pracy układu pobierania próbek:
| Zakres pomiarowy: |
-60ºC Td ... Totoczenia
(max. Totoczenia +40ºC)
|
| Mierzone gazy |
powietrze, N2 i inne gazy nietoksyczne, niepalne i
obojętne
|
| przyłącze wejście/wyjście |
na rurkę 1/4'' Swagelok |
| Temperatura pracy | |
| Temperatura otoczenia | 0...+40°C |
| Temperatura gazu procesowego | |
| z PTFE w +20°C | max +200°C z rurką FEP 2.0mb w 20°C |
|
Maksymalna temperatura
gazu na wejściu
|
+40°C |
| Zakres pracy dla pompy | 0.6 ... 1.2 bara |
| Zakres pracy z odłączoną pompą | 0...20 bar) |
Ogólne:
| Czas pracy baterii dla pompy |
8 godzin ciągłej pracy
Bateria może zostać ponownie naładowana przy pomocy
ładowarki do miernika DM70
|
| Filtr | wymienny 7mm 1/4" Swagelok SS-4F-7 |
| Materiały | |
| Materiały zwilżalność | stal nierdzewna |
| Walizka | tworzywo sztuczne ABS |
| Wymiary walizki | 430x330x100mm |
| Masa | 5,5kg (12 lbs) |
