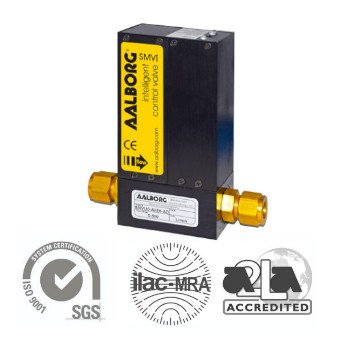

Inteligentny zawór regulacyjny SMVI

Kategoria: Przepływomierze masowe laboratoryjne
Nr kat.: Zawór aalborg SMVI
− +
Inteligentny zawór regulacyjny SMVI

Przedstawiamy linię elektronicznych dwukierunkowych zaworów iglicowych. Precyzyjny liniowy siłownik silnika krokowego napędza trzpień zaworu. Standardowa rozdzielczość iglic napędzanych siłownikiem silnika krokowego wynosi 0,000125 cala/krok. W trybie mikrokrokowym rozdzielczość wynosi 0,0000078125 cala/krok. Zawory pozostają w pozycji po odłączeniu zasilania.  Zawory mogą być sterowane za pomocą sygnałów w jednym z czterech trybów:
  • Interfejs analogowy (obsługiwane są wejściae 0-5VDC, 1-5 VDC, 4-20mA, 0-10 VDC*). W tym trybie otwarcie zaworu jest liniowo proporcjonalne do analogowego sygnału sterującego.
  • Cyfrowy interfejs RS-485 (za pośrednictwem optycznie izolowanego nadajnika-odbiornika przy użyciu zastrzeżonego zestawu poleceń ASCII). W tym trybie użytkownik może sterować zaworem, wysyłając polecenie z żądaną pozycją otwarcia zaworu wyrażoną w % pełnego otwarcia zaworu (od 0,00 do 100,00% z rozdzielczością 0,01%).
  • Kierunek / prędkość (starszy tryb zastrzeżony dla zaworów SMV). W tym trybie zaworem można sterować za pomocą cyfrowych sygnałów TTL (aktywnych przy niskim poziomie) „Kierunek” i analogowych (obsługiwane są opcje 0–5VDC, 1–5VDC, 4–20mA, 0–10VDC*) „Prędkość”.
  • Zegar krokowy / kierunek. W tym trybie zaworem można sterować za pomocą cyfrowych sygnałów TTL (aktywnych przy niskim poziomie) „Krok” i „Kierunek”. Przy każdym opadającym zboczu na wejściu „Zegar krokowy” igła zaworu przesunie się o jeden krok w kierunku zamknięcia lub otwarcia, w zależności od poziomu logicznego zastosowanego na wejściu „Kierunek”.

Zawory o niskim ciśnieniu różnicowym mogą pracować w trybie ciągłym (100% cykl pracy). Po odłączeniu zasilania zawory pozostają w tej samej pozycji. Zalety w porównaniu z zaworami elektromagnetycznymi obejmują chłodną pracę, tj. brak problemów z sterowaniem związanych z nagrzewaniem się cewek, brak histerezy elektromagnetycznej, doskonała rozdzielczość i bardzo niskie ciśnienia różnicowe.

Dostępne w trzech różnych rozmiarach, obejmujących zakresy przepływu od 200sl/min do 1000sl/min powietrza i od 5,6l/min do 28l/min wody.

*UWAGA: Opcja wejścia analogowego 0-10VDC wymaga dodatkowej instalacji zworki na płytce drukowanej i nie może być wybrana w terenie za pomocą wielofunkcyjnego przycisku użytkownika lub poprzez cyfrowy interfejs RS-485. Jeśli wymagana jest opcja 0-10VDC, należy to określić podczas składania zamówienia.

SPECYFIKACJA SMVI

MATERIAŁY KONSTRUKCYJNE: MODELE ALUMINIOWE: Obudowy i bloki zaworów aluminiowe, sworznie zamykające z PFA.
MODELE ZE STALI NIERDZEWNEJ: Bloki zaworów ze stali nierdzewnej 316, bloki obudowy aluminiowe z wykładziną PTFE oraz sworznie zamykające z PFA. Dostępne opcje USZCZELEK: FKM, Buna, EPR, FFKM.
MAKSYMALNE PRZEPŁYWY: SMVI20: 200sl/min (powietrze), 5,6l/min (woda);
SMVI30: 500sl/min (powietrze), 14,2l/min (woda);
SMVI40: 1000sl/min (powietrze), 28l/min (woda).
PRZYŁĄCZE: 3/8", 1/2”, ¾” kompresyjne i 3/4" FNPT.
PRZYŁĄCZE ELEKTRYCZNE:  9-pinowe złącze „D” umieszczone z boku zaworu.
ZASILANIE: Uniwersalne 12 do 24VDC @ 800mA (maksymalny prąd).
Wejście zasilania jest zabezpieczone bezpiecznikiem resetowalnym 900mA.
SYGNAŁ STEROWANIA KIERUNKIEM I KROKIEM:
Cyfrowy 5 V TTL (impedancja wejściowa 10kΩ). Nie stosować napięcia powyżej 5,5VDC.
Wejście sterowania kierunkiem: ZAMKNIĘTE (W DÓŁ): TTL Logic Low (<0,8 VDC); OTWARTE (W GÓRĘ): TTL Logic High (> 2 VDC).
Wejście sterowania zegarem krokowym: TTL Active Low (silnik wykonuje jeden krok przy każdym opadającym zboczu).
Wejścia nadrzędne ZAMKNIJ/OTWÓRZ zaworu: TTL Active Low (<0,8 VDC). Nie stosować napięcia wyższego niż 5,5VDC.
ANALOGOWE SYGNAŁY STERUJĄCE: Liniowe 0 do 5VDC, 1-5VDC, 0-10VDC (impedancja wejściowa 100kΩ);
Liniowe 4-20mA (impedancja wejściowa 250Ω).
INTERFEJS CYFROWY: izolowany RS-485 (dwa przewody, półdupleks).
STAŁA CZASOWA: 100 ms

SPADEK CIŚNIENIA PRZY 100% PEŁNYM PRZEPŁYWIE:
SMVI30 przy 200 sl/min 5 PSID (różnica 350 mbar)
SMVI30 przy 500 sl/min 7 PSID (różnica 490 mbar)
SMVI40 przy 1000 sl/min 10 PSID (różnica 700 mbar)
MAKSYMALNE CIŚNIENIE ROBOCZE:  35bar.
MAKSYMALNA RÓŻNICA CIŚNIENIA:  3.45bar
ŚRODOWISKO (ZGODNIE Z IEC 664): Poziom instalacji II; Stopień zanieczyszczenia II.
EMPERATURA GAZU I OTOCZENIA: od 0°C do 50°C
STOPIEŃ OCHRONY OBUDOWY:  IP40.
SZCZELNOŚĆ ZEWNĘTRZNA:  maksymalnie 1 x 10-7 sccs He do środowiska zewnętrznego.
MATERIAŁY ZWILŻALNE:  SMVI20-A/SMVI30-A/SMVI40-A: Anodowane aluminium, mosiądz i stal nierdzewna 316 z uszczelkami z pierścieniami O-ring z FKM; pierścienie O-ring z BUNA-N®, EPR lub FFKM są opcjonalne.
SMVI20-S/SMVI30-S/SMVI40-S: stal nierdzewna 316 z uszczelkami z pierścieniami O-ring z FKM; pierścienie O-ring z BUNA-N®, EPR lub FFKM są opcjonalne.

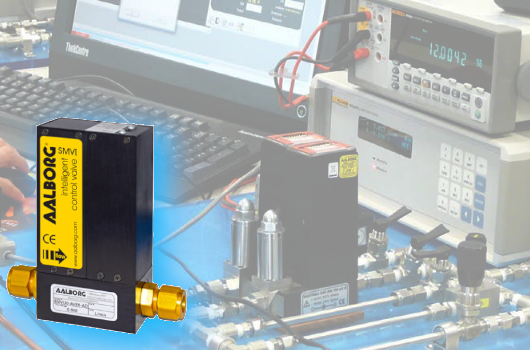

SMVI zawory AAlborg2

Tabela dostępnych zakresów:


Model      Maksymalny przepływ    Cv Kv    Przyłącze Kryza
 Powietrze Woda [H2O]
 sl/min l/min
SMVI20  200  5.6  0.336 0.291  3/8"  3/8"
SMVI30 500   14.2  0.855 0.739  3/8"  3/8"
SMVI40 1000  28  0.735 0,636  3/4" wewnętrzny NPT  1/2"
