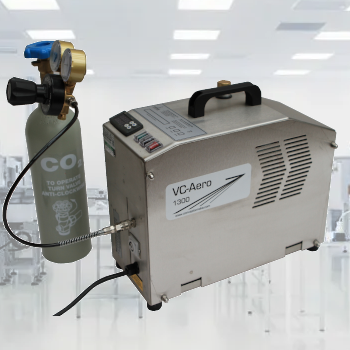

Generator aerozolu VC Aero do filtrów HEPA

Nr kat.: VC Aero
+

Generatory aerozolu serii VC Aero 1300 i 5000, przeznaczone do wytwarzania aerozoli testowych o znanym stężeniu i rozkładzie cząstek.

Aerozol zgodny jest z  EN-ISO 14644-3 Sect C.6.3.

Dostępne są dwa modele różniące się pojemnością zbiornika: (1300 i 5000). Dodatkowo w zależności od mocy elementu grzejnego każdy z dwóch w/w generatorów posiada 3 typy:

  • 0.6kW - 0...166 000µg/s
  • 1.1kW - 0...466 000µg/s
  • 2.2kW - 0...850 000µg/s

Concept Smoke Systems produkuje generatory dymu od prawie 50 lat i przez większość tego czasu wytwarza specyficzne generatory aerozolu dla pomieszczeń czystych. Jesteśmy najbardziej doświadczonym producentem sztucznego dymu na świecie. Concepts VC Aero 5000 & 1300 zostały przystosowane do stosowania w pomieszczeniach czystych i laboratoriach. VC Aero jest pochodną bestsellerowego systemu dymu ViCount firmy Concept. Wykorzystaliśmy zdolność ViCount do wytwarzania aerozolu o ciągłej wielkości cząstek zaledwie 0,2μm i przystosowaliśmy urządzenie do kontroli przepływu, aby zapewnić ciągłą, niską produkcję aerozolu, praktycznie bez efektu pulsowania. Jest to doskonałe narzędzie do testowania filtrów HEPA i systemów filtracji ULPA zgodnie z normą EN-ISO 14644-3. Inne zastosowania VC Aero obejmują wizualizację przepływu powietrza, stopień odzysku klasy pomieszczeń, określenie wielkości cząstek i testowanie szczelności. Generator aerozolu może stosować uznane w Wielkiej Brytanii lub FDA oleje dymne (takie jak Emery 3004, Durasyn 164, Concept smoke oil135 - który jest identycznym odpowiednikiem Ondina EL, a także Ondina 919). Oleje generujące dymu są samoistnie biodegradowalnymi ciekłymi parafinami zgodnymi z British Pharmacopoeia dla ciekłych węglowodorów mineralnych oraz z Statutory Instrument 1073 mineral hydrocarbons in food Act. Spełniają wymagania dotyczące absorpcji promieniowania UV określone w DABIII i USPXXX. VC Aero jest wykorzystywany przez liczne organizacje z branży farmaceutycznej, pomieszczeń czystych, laboratoriów i przemysłu nuklearnego na całym świecie.

ViCountVC Aero jest wyposażony w cyfrowy regulator temperatury PID, który wprowadza ciepło do urządzenia w miarę osiągania głównego punktu nastawy, minimalizując przekroczenie i niedotrzymanie punktu nastawy. Dwukolorowy wyświetlacz pokazuje w sposób ciągły temperaturę rzeczywistą i zadaną. Urządzenie jest dostępne w 3 rozmiarach wymiennika ciepła, więc istnieje wersja generatora VC Aero, która odpowiada wszystkim potrzebom, od najmniejszego dygestorium do największego systemu kanałów liniowych. Concept oferuje również bardziej kompaktową wersję VCAero z pojemnością zbiornika tylko 1,3l w przeciwieństwie do większej wersji 5l w zależności od wielkości i rodzaju przeprowadzanych testów dymu. Concept zapewnia certyfikację zgodności, testy PAT oraz kalibrację do Państwa indywidualnych potrzeb.

Dla przemysłu spożywczego źródłem aerozolu jest olej PAO, Ondina EL dla farmacji zgodny z FDA Emery/Durasyn 164 (przy zamówieniu należy zadeklarować który olej będzie stosowany).

Dobór danej wersji zależy od wydajności centrali wentylacyjnej. Koncentracja aerozolu przed filtrem powinna wachać się w zakresie 10...20µg / litr powietrza czyli załóżmy, że wydajność centrali którą posiadamy to 60 000m³/h czyli 16 666 l/s, po wybraniu generatora o zakresie 0...166 000µg/s w 16 666l dostarczane jest 166 000µg cząstek czyli w 1l będziemy posiadać ok. 9.96µg cząstek.
Jaka ilość cząstek odpowiada koncentracji 10µg/l ?
Ogólnie 3.5 x 106 cząstek / m³ to ok. 10µg/l.
Wykorzystując diluter 100:1 dla licznika czastek poruszamy się w granicach ok 35 000 cząstek/ m³

Generatory przeznaczone są do sprawdzania filtrów HEPA zgodnie z normą EN-ISO 14644-3 sekcja C.6.3. Spełniają wymagania norm farmaceutycznych GMP.

  • Funkcja automatycznego czyszczenie, bezobsługowe
  • Cyfrowa regulacja temperatury, sterowanie PID
  • Bryzgoszczelna obudowa
  • Na specjalne życzenie wersje ze stali nierdzewnej

Charakterystyka:

Typ Model VC Aero 1300 Model VC Aero 5000
Wymiar(cm) 41 x 18 x 37 41 x 18 x 54
Waga(kg) 12 17
Zasilanie 230V, 50hz 230V 50hz
Czas podgrzewania(min.) 4 4
Generowane cząstki(µm, średni rozkład) 0.2-0.3 0.2-0.3
Wersja o niskiej mocy (0.6kw)
Moc wymiennika (W) 600 600
Czas pracy przy maksymalnym obciążeniu (min) 110 428
Ilość generowanego aerozolu ( µg/s ) 0-166,000 0-166,000
Wersja standardowa (1.1kw)
Moc wymiennika (W) 1100 1100
Czas pracy przy maksymalnym obciążeniu (min) 40 145
Ilość generowanego aerozolu ( µg/s ) 0-466,000 0-466,000
Wersja wysokowydajna (2.2kw)
Moc wymiennika (W) 2200 2200
Czas pracy przy maksymalnym obciążeniu (min) 22 85
Ilość generowanego aerozolu ( µg/s ) 0-850,000 0-850,000

Dostępne wersje:

  • LV1300SS: Niska moc (blok grzejny 600W) z 1,3-litrowym zbiornikiem, odmiana ze stali nierdzewnej do pracy w pomieszczeniach czystych
  • SV1300SS: Moc standardowa (blok grzejny o mocy 1100 W) ze zbiornikiem o pojemności 1,3 litra, odmiana ze stali nierdzewnej do pracy w pomieszczeniach czystych
  • HV5000SS: Duża moc (blok grzewczy 2200 W) ze zbiornikiem o pojemności 5 litrów, odmiana ze stali nierdzewnej do pracy w pomieszczeniach czystych

  • LV1300: Niska moc (blok grzewczy 600 W) ze zbiornikiem o pojemności 1,3 litra
  • SV1300: Standardowa moc (blok grzałek o mocy 1100W) ze zbiornikiem o pojemności 1,3 litra
  • HV5000: Duża moc (blok grzałek o mocy 2200 W) ze zbiornikiem o pojemności 5 litrów

Do pobrania:

pdf new small  Karta katalogowa VC aero
