Kamera termowizyjna PI 400

Oprogramowanie PIConnect dostarczane gratis w cenie kamery posiada wiele zaawansowanych funkcji analizy obrazu:

• Dodawanie dowolnej ilości punktów i obszarów (prostokąt, elipsa) z pomiarem temperatury
• Wyszukiwanie najcieplejszego, najchłodniejszego punktu w obrazie i w wybranych obszarach
• Dodawanie profili liniowych
• Dodawanie izoterm z funkcjami alarmowymi
• Nagrywanie radiometrycznych filmów termowizyjnych
• Zapis pojedynczych obrazów
• Konfiguracja interfejsu procesowego PIF (dwa wejście/wyjście analogowe plus wejście cyfrowe)
• Odbicie lustrzane obrazu, obrót o określony kąt, zoom
• Funkcje obejmowania obrazu
• Konfiguracja i zapamiętywanie własnych szablonów wyglądu obrazu.
• Wybór palet barwnych z programowanym progiem górnym dolnym lub środkowym
• Zaawansowane funkcje alarmu przyporządkowane do figur, kursorów lub profili liniowych
• Programowane indywidulane współczynniki emisyjności
• Tryb pracy jako skaner liniowy z programowanym sposobem jego wyzwalnia, kierunkiem skanowania, obszarem z którego skanowana jest temperatura oraz szybkością jego skanowania
• Wykres 3D

Kamera przeznaczona do pracy w trybie rzeczywistym z częstotliwością odświeżania obrazu 80Hz. Dzięki zaawansowanemu oprogramowaniu można analizować obrazy w trybie on-line lub off-line (np. odtwarzanie w zwolnionym tempie). Zakres pomiarowy w standardzie do 900°C. Dodatkowym atutem jest wysoki stopień ochrony obudowy IP67 (odporna na chwilowe zanurzenie w wodzie). Kamera zasilana jest ze złącza USB (przy braku wykorzystania wyjścia napięciowego).

W kamerze zastosowano detektor z matrycą mikrobolometryczną o wymiarach 382x288 pikseli. Pełna komunikacja z kamerą odbywa się poprzez wyjście USB 2.0. Dodatkowo w kamerze wbudowano wyjście analogowe 0-10V do współpracy z zewnętrznymi elementami pomiarowymi, rejestrującymi lub regulującymi wybrany proces technologiczny.

• Zakres pomiarowy: -20...900°C z podzakresami: -20...100°C, 0...250°C, 150...900°C oraz w opcji do 1500°C
• Detektor: 7,5...13 µm
• Soczewki do wyboru:
  | 30° x 23° | czułość optyczna dla PI400- 0.08K i PI450-0.04K | minimalna odległość ostrzenia 20cm
  | 13° x 10° | czułość optyczna - 0.1K(PI400) i 0.06K(PI450) | minimalna odległość ostrzenia 50cm
• Dokładność^¹) ±2°C lub ±2 %
• Rozdzielczość temperaturowa (NETD) 0,08K lub 0.04K(PI450) dla | 30° x 23° |
• Częstotliwość pracy 80Hz
• Stabilizacja temperaturowa 10min
• Programowanie emisyjności 0,100...1,000 (zmiana poprzez oprogramowanie)
• Software PIConnect + pełne SDK
• Funkcje pomiarowe: Krzyż (1x1, 3x3 lub 5x5 pixeli); dowolnie ustawialny na obrazie
• Obszar - Wymiar skalowalny, dowolnie ustawialny w obrazie. Funkcje krzyża lub obszaru pomiarowego dodatkowo mogą być połączone z sygnałem wyjściowym analogowym informującym o wartości średniej / maksymalnej lub minimalnej dla nich.

-------------------------
¹⁾ w temperaturze otoczenia 23±5°C; w zależności co większe

Kamera termograficzna OPTRIS PI400 i PI450

Kamera PI400 | PI450, posiada częstotliwość odświeżania obrazu 80Hz. Jest to szczególnie cenna funkcja umożliwiająca monitoring szybkozmiennych procesów. Po zarejestrowaniu filmu do pliku z danymi termograficznymi (*.ravi) można go odtworzyć w zwolnionym tempie, zrobić stop klatkę i zapisać jako obraz radiometryczny. Dzięki wyjściu USB kamera może również pracować jako urządzenie przenośne podłączone do USB miniaturowego laptopa lub komputera typ pad.. Kamera dostarczana jest łączenie z oprogramowaniem współpracującym z nią poprzez złącze USB w trybie rzeczywistym.

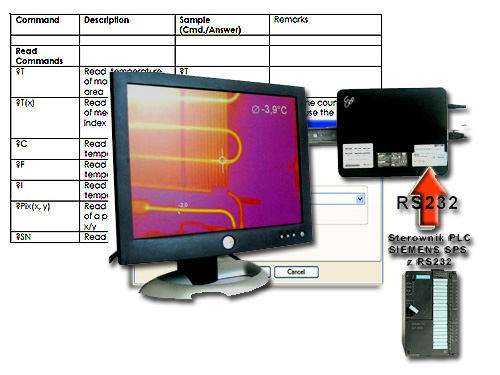

Jeżeli proponowane oprogramowanie nie jest wystarczające lub kamera będzie pracować w zintegrowanym środowisku typu SCADA, producent dostarcza pełny pakiet SDK lub biblotekę *.dll do komunikacji z innymi oprogramowaniami  np. Visual Studio oraz Word lub Excel poprzez VBA. W zestawie można uzyskać plik źródłowy wykonany w C++. Dostępny jest już także sterownik do oprogramowania firmy National Instruments - Labview. Dodatkowym atutem jest możliwość wyboru właściwego obiektywu bez potrzeby dodatkowej dopłaty.

Kamera znalazła zastosowanie w przemyśle jako tania alternatywa dla skanerów liniowych,

szczególnie polecana jest w pomiarach układów scalonych, taśm produkcyjnych, w motoryzacji, sprawdzania rozchodzenia się ciepła po włączeniu ogrzewania szyb oraz do testów poduszek powietrznych. Inną typową aplikacją jest proces monitoringu wyginania szkła w temperaturze. Z uwagi na swoje parametry, kamera może stanowić alternatywę dla klasycznych metod pomiarowych.

• Cechy charakterystyczne:
• Małe gabaryty: 46x56x90mm
• Doskonała czułość termiczna NETD od 0.08°C
• Pole widzenia: w zależności od soczewki 30° |13°
• Wyjście: cyfrowe USB2.0 lub analogowe 0...10V
• Tryb pomiarowy: ruchomy punkt, obszar z informacją o temperaturze max, min. lub średniej
• Programowalne palety barwne zobrazowania temperatury
• Sterowanie zewnętrzne
• IP67

Opcjonalne uchwyty montażowe

• Uchwyt ruchomy
• Uchwyt osłaniający kamerę
• Uchwyt przemysłowy z płaszczem powietrznym i wodnym

CECHY

Widok oprogramowanie dostarczanego w standardzie z kamerą:

Kamera może również pracować jako skaner liniowy, monitorując jedynie wybrany obszar
