Kamera termowizyjna PI 160|200

Powiększ zdjęcie

Kamera termowizyjna niemieckiej firmy OPTRIS z detektorem 160x120 pikseli
Nowa niższa cena kamer:
PI160: 2 950 Euro + VAT
PI200: 3 900 Euro + VAT
Dostępne dwa modele:

PI16 - 120Hz

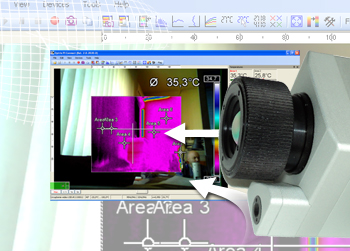

PI200 dwuspektralna - 96Hz (termowizja) oraz 32Hz dla kamery widzialnej (wersja w sprzedaży od lipca 2011) prezentacja złożenia obrazu termowizyjnego i widzialnego

Miniaturowa kamera termowizyjna niemieckiej firmy OPTRIS, przeznaczona do pracy w trybie PI21 rzeczywistym z częstotliwością odświeżania obrazu 120Hz lub 96Hz w wersji z wbudowaną kamerą światła widzialnego. Dzięki zaawansowanemu oprogramowaniu można analizować obrazy w trybie on-line lub off-line (np. odtwarzanie w zwolnionym tempie). Zakres pomiarowy w standardzie do 900°C (opcja-1500°C) Dodatkowym atutem jest wysoki stopień ochrony obudowy IP67 (odporna na chwilowe zanurzenie w wodzie). Kamera zasilana jest ze złącza USB (przy braku wykorzystania wyjścia napięciowego).

W kamerze zastosowano detektor z matrycą mikrobolometryczną o wymiarach 160x120 pikseli. Pełna komunikacja z kamerą odbywa się poprzez wyjście USB 2.0. Dodatkowo w kamerze wbudowano wyjście analogowe 0...10V do współpracy z zewnętrznymi elementami pomiarowymi, rejestrującymi lub regulującymi wybrany proces technologiczny.

Zakres pomiarowy: -20...900°C z podzakresami: -20...100°C, 0...250°C, 150...900°C dodatkowo w opcji dostepna jest wersja z podzakresem 200...1500°C D7PPI16OxxT1500
Detektor: 7,5...13 µm
Soczewki do wyboru:
| 23° x 17° | czułość optyczna - 0.08K| minimalna odległość ostrzenia 2cm
| 6° x 5° | czułość optyczna - 0.1K | minimalna odległość ostrzenia 50cm
| 48° x 37° | czułość optyczna - 0.3K | minimalna odległość ostrzenia 2cm
Nowość: | 80° x 60° | czułość optyczna - 0.1K | minimalna odległość ostrzenia 10cm
Dla wersji PI200 pole widzenia kamery światła widzialnego: 54° x 40° (640x480pikseli 32Hz)
Dokładność¹⁾ ±2°C lub ±2 %
Rozdzielczość temperaturowa (NETD) 0,08K dla | 23° x 17° |
Częstotliwość pracy 120Hz oraz 96Hz dla PI200
Stabilizacja temperaturowa 10min
Programowanie emisyjności 0,100...1,000 (zmiana poprzez oprogramowanie)
Software PIConnect + pełne SDK
Funkcje pomiarowe: Krzyż (1x1, 3x3 lub 5x5 pixeli); dowolnie ustawialny na obrazie
Obszar - Wymiar skalowalny, dowolnie ustawialny w obrazie. Funkcje krzyża lub obszaru pomiarowego dodatkowo mogą być połączone z sygnałem wyjściowym analogowym informującym o wartości średniej / maksymalnej lub minimalnej dla nich.

-------------------------
¹⁾ w temperaturze otoczenia 23±5°C; w zależności co większe

Kamera termograficzna OPTRIS PI

Kamera PI16, posiada częstotliwość odświeżania obrazu 120Hz w wersji z wbudowaną kamerą światła widzialnego (Model PI200) -96Hz a obrazu z kamery widzialnej 32Hz. Jest to szczególnie cenna funkcja umożliwiająca monitoring szybkozmiennych procesów. Po zarejestrowaniu filmu do pliku z danymi termograficznymi (*.ravi) można go odtworzyć w zwolnionym tempie, zrobić stop klatkę i zapisać jako obraz radiometryczny. Dzięki wyjściu USB kamera może również pracować jako urządzenie przenośne podłączone do USB miniaturowego laptopa lub komputera typ pad.. Kamera dostarczana jest łączenie z oprogramowaniem współpracującym z nią poprzez złącze USB w trybie rzeczywistym.

Jeżeli proponowane oprogramowanie nie jest wystarczające lub kamera będzie pracować w zintegrowanym środowisku typu SCADA, producent dostarcza pełny pakiet SDK lub biblotekę *.dll do komunikacji z innymi oprogramowaniami np. Visual Studio oraz Word lub Excel poprzez VBA. W zestawie można uzyskać plik źródłowy wykonany w C++. Dostępny jest już także sterownik do oprogramowania firmy National Instruments - Labview. Dodatkowym atutem jest możliwość wyboru właściwego obiektywu bez potrzeby dodatkowej dopłaty.

Kamera znalazła zastosowanie w przemyśle jako tania alternatywa dla skanerów liniowych,

pi_4

szczególnie polecana jest w pomiarach układów scalonych, taśm produkcyjnych, w motoryzacji, sprawdzania rozchodzenia się ciepła po włączeniu ogrzewania szyb oraz do testów poduszek powietrznych. Inną typową aplikacją jest proces monitoringu wyginania szkła w temperaturze. Z uwagi na swoje parametry, kamera może stanowić alternatywę dla klasycznych metod pomiarowych.

Cechy charakterystyczne:
Małe gabaryty: 45x45x62mm
Doskonała czułość termiczna NETD od 0.08°C
Pole widzenia: w zależności od soczewki 23° | 6° | 48° | 80°
Wyjście: cyfrowe USB2.0 lub analogowe 0...10V
Tryb pomiarowy: ruchomy punkt, obszar z informacją o temperaturze max, min. lub średniej
Programowalne palety barwne zobrazowania temperatury
Sterowanie zewnętrzne
IP67

Opcjonalne uchwyty montażowe

Uchwyt ruchomy
Uchwyt osłaniający kamerę
Uchwyt przemysłowy z płaszczem powietrznym i wodnym

CECHY

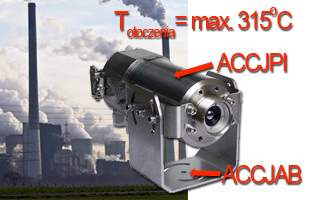

Dla szczególnie ciężkich warunków pracy można zastosować obudowę chłodzącą: ACCJPI max. zakres pracy to 240^oC do wyboru z dwoma uchwytami, regulowanymi w jednej osi: ACCJPI lub w dwóch osiach: ACCJAB

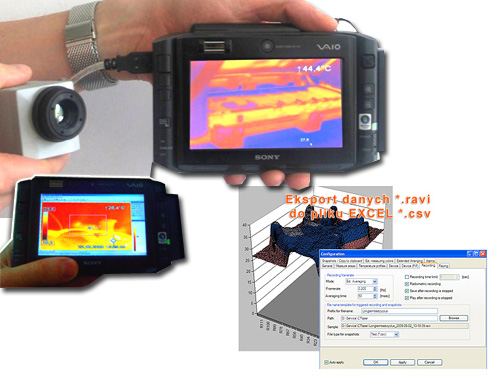

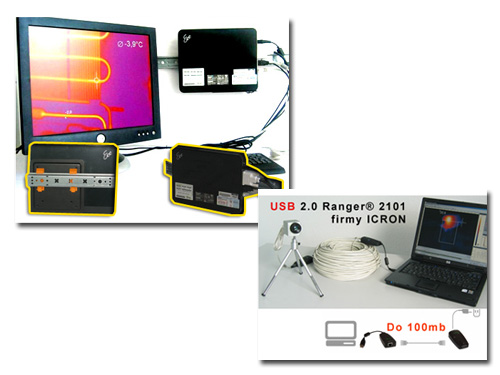

Kamera z podłączonym tabletem VAIO firmy Sony. Zasilanie kamery z USB komputera. W tego typu aplikacji z wersji stacjonarnej kamera PI zamienia się w zestaw mobilny. Poniżej dodatkowo wykres wygenerowany w arkuszu Excel po wczytaniu danych ze zdjęcia termowizyjnego (*.csv) wyeksportowany z oprogramowania OPTRIS PI.	Zestaw przemysłowy w oparciu o komputer Asus serii EEE box 202 PC w cenie ok. 250Euro W celu łatwiejszej instalacji kamera może być wyposażona w interfejs USB o długości 20mb, jeżeli długość ta nie jest wystarczająca dodatkowo można wykorzystać specjalny opcjonalny moduł przewodowy do przesyłu danych na odległość do 10km.
	Kamera ma możliwość wysyłania danych po uzyskaniu zapytania od sterownika PLC, odpytywanie danych następuje poprzez RS232 w trybie ASCII. Sterownik PLC (Siemens SPS z wejściem RS232) pobiera dane pomiarowe z EEE box 202 PC

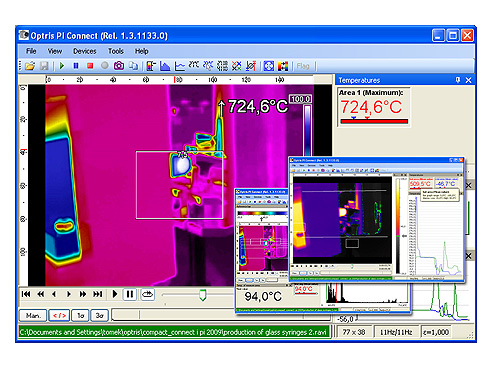

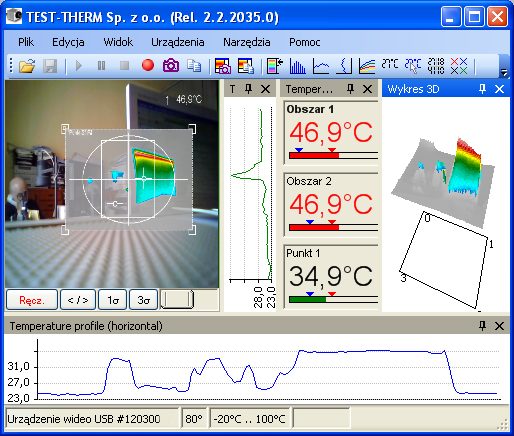

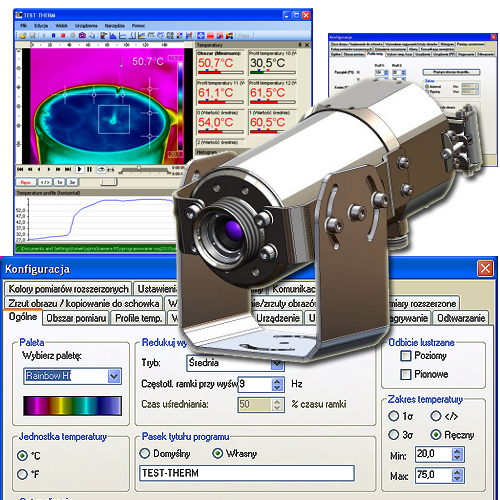

Przykładowy widok ekranu oprogramowania.
