Kamera ThermoGear G100 | G120EX

Od 1 wrześna 2011 firma NEC wprowadziła do oferty ulepszone modele dobrze już znanej na rynku serii kamer ThermoGear.  Nowe modele to ThermoGear G100EX i ThermoGear G120EX o czułości termicznej: 0.04^oC oraz standardowym zakresie pomiarowym: -40...1500^oC

Cechy G100EX i G120EX:

• zakres pomiarowy: -40...1500^oC w standardzie z podzakresami:
  R1: -20...60^oC | R2: -40...120^oC | R3:  0...500^oC | R4: 350...1500^oC
• czułość termiczna NETD: 0.04^oC (R1 w 30^oC, ∑16)
• Funkcja poprawy uśredniania eliminująca efekt smużenia
• Pasek na rękę ułatwiający wygodne i bezpieczne trzymanie kamery w dłoni

Wspólne cechy dostępnych modeli: G100EX i G120EX:

• Rewelacyjną funkcją Panorama - złożenia wielu zdjęć termowizyjnych w jedno (G120EX)
• Funkcja cyfrowego wzmacniania krawędzi obrazu (G120EX)
• Alarm wibracyjny (G120EX), optyczny, dźwiękowy oraz analogowy

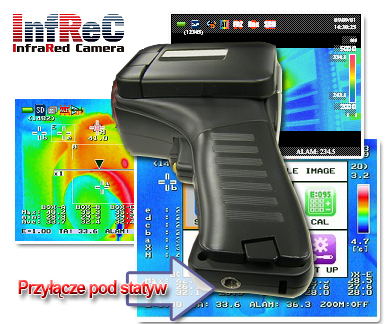

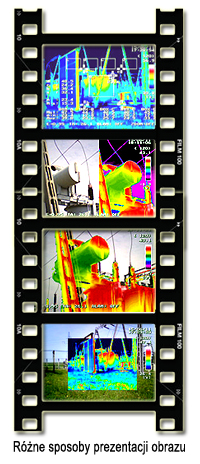

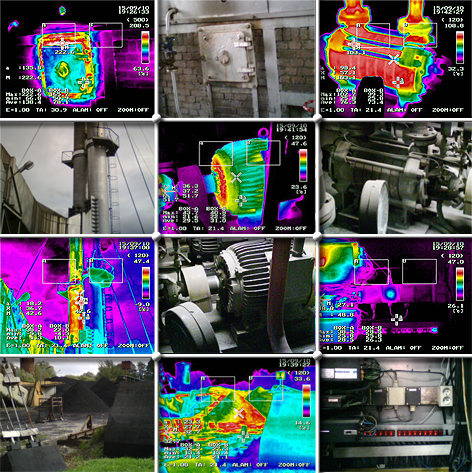

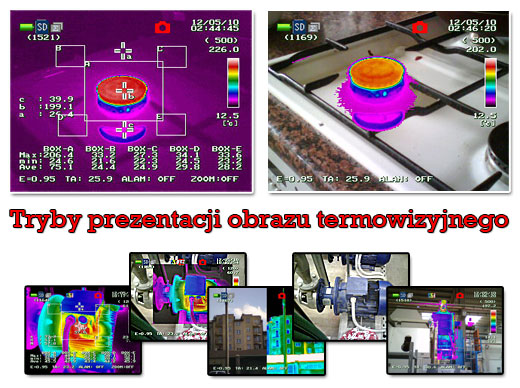

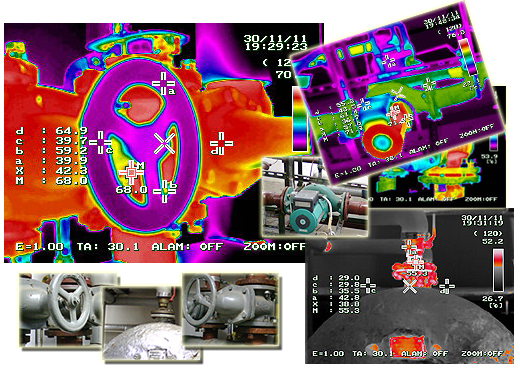

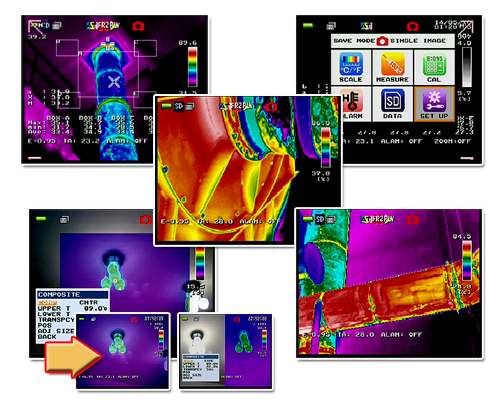

• Funkcja przenikania zdjęcia termowizyjnego w widzialnym plus prezentacja równoległa termogramu i zdjęcia widzialnego
• Pełna obsługa kamery jedną ręką z obrotowym wyświetlaczem 270^o
• Częstotliwość pracy detektora 60Hz
• Wyświetlacz LCD z szerokim kątem obserwacji
• Wbudowana: lampa doświetlająca LED | celownik laserowy | kamera 2M CCD

• Wbudowana funkcja automatycznego doboru ostrości, szerokości palety barwnej
• Prezentacja temperatury w 5 punktach | 5 obszarach | nacieplejszy / najchłodniejszy punkt w obrazie | centralny punkt | różnica temperatur

• Rejestracja filmów na karcie SD z częstotliwością od 10 klatek/s (G120X)
• Funkcja pomiaru Makro (od 10cm)
• Auto-Focus (automatyczne ostrzenie)
• Zapis zdjęć do pliku *.jpg
• Nowa funkcja: czułość termiczną w stosunku do starszych modeli  0.04^oC (G100EX i G120EX)





  Pozostałe:

• Zakres pomiarowy: -40...1500^oC (G100EX i G120EX)

• Pole widzenia 32^o(poziomo) x 24^o (pionowo)
• Zoom cyfrowy płynny 1x ~ 4x
• Funkcje pomiarowe temperatury: 5 punktów | 5 obszarów | różnica pomiędzy dwoma punktami | max, min, średnia w obszarze | profil liniowy temperatury | centralny punkt
• Alarm wibracyjny | optyczny | dźwiękowy | wyjście analogowe
• Zapis dadnych na karcie SD | SDHC
• Zapis filmu termowizyjnego (10klatek/s) tylko dla G120EX (G120)
• Format zdjęć *.jpg plus notatka tekstowa i głosowa
• Wbudowana funkcja atomatycznej rejestracji zdjęć z programowanym interwałem: 3s ~ 60min.
• Wyjście USB 2.0
• Wbudowany aparat 2MP + LED doświetlający + celownik laserowy
• Funkcja auto-focus
• Wyjście wideo PAL | NTSC
• Wbudowany wyświetlacz LCD 3.5"
• Stopień chrony obudowy: IP54

Kamera wyposażona jest w detektor o wymiarach 320x240 pikseli. ThermoGear posiada czułość termiczną wynoszącą co najmniej 0.04°C w 30°C (G100EX | G120EX), pracuje w trybie czasu rzeczywistego z częstotliwością odświeżania obrazu 60Hz - 60 klatek na sekundę. W przypadku konieczności rejestracji obiektów w ruchu jest to niezbędny element uzyskania stabilnego i precyzyjnego obrazu. Kamera termowizyjna NEC została wyposażona w najnowszą matrycę pomiarową, charakteryzującą się wyjątkowo wyraźnym obrazem termowizyjnym. Oprócz wykonywania statycznych zdjęć, wersja G120EX ma możliwość rejestracji radiometrycznych filmów termowizyjnych. W obydwu modelach  wbudowane jest wyjście telewizyjnego typu PAL|NTSC, umożliwiające transmisję obrazu bezpośrednio do telewizora lub projektora. Wbudowany celownik laserowy oraz szerokokątny obiektyw stanowią o wysokiej użyteczności kamer serii ThermoGear. Jeżeli istnieje konieczność automatycznego wykonania i zapisu zdjęcia, można to wykonać z zaprogramowanym wcześniej interwałem. Kamera termowizyjna posiada unikalną funkcję podglądu temperatury w dowolnych 5 punktach na obrazie z możliwością ustawienia indywidualnych współczynników emisyjności dla każdego z nich. Jest to szczególnie ciekawa funkcja w przypadku potrzeby precyzyjnego pomiaru temperatury różnych materiałów na jednym obrazie, które to materiały różnią się współczynnikami emisyjności.

BUDOWNICTWO:

W przypadku pomiarów w budownictwie ważnym elementem jest izolacyjność termiczną ścian. Należy je tak projektować, aby temperatura na ich wewnętrznej powierzchni była wyższa od temperatury punktu rosy (co najmniej o 1°C). Temperatura punktu rosy jest różna, zależna od temperatury i wilgotności powietrza wewnątrz pomieszczenia. Generalnie, im większa wilgotność w pomieszczeniu, tym przy wyższej temperaturze powierzchni ściany - następuje wykroplenie. Przy wilgotności zgodnej z normatywną (55%) i temperaturze wewnątrz pomieszczenia wynoszącej +20°C temperatura punktu rosy wynosi 10,7°C. Zjawisko wykraplania się wilgoci w przypadku niedotrzymanych w/w warunków rozpoczyna się od ościeży okiennych i narożników ścian - wynika to z rozkładu temperatur na powierzchni ścian - w ościeżach i w narożnikach ścian zewnętrznych jest ona niższa niż na pozostałym obszarze ścian. Zgodnie z rozporządzenie Ministra Infrastruktury temperatura wewnętrznych powierzchni nieprzezroczystych nie może być niższa od 11,7°C. (10,7°C plus 1°C). Jest to zatem konkretne wymaganie, którego spełnienie można sprawdzić podczas badań termowizyjnych wykonywanych wewnątrz pomieszczeń. Ponieważ w rzeczywistości  w warunkach zimowych nie można uzyskać wilgotności rzędu 55% polecamy do kamery precyzyjny termohigrometr E200 niemieckiej firmy Lufft z Certfikatem Kalibracji producenta. Dzięki niemu możliwym jest precyzyjny pomiar temperatury i wilgotności oraz temperatury punktu rosy i porównanie go z wartością otrzymaną z pomiaru ściany kamerą termowizyjną.

CECHY CHARAKTERYSTYCZNE

• detektor 320x240 pikseli
• funkcja Panorama składanie wielu obrazów w jeden
• częstotliwość odświeżania obrazu 60Hz
• czułość lepsza niż 0.04°C G100EX | G120EX

• funkcja zoom , płynny: 1x~4x
• wbudowanych 7 palet barwnych obrazowania termogramu z  różnymi funkcjami wyznaczania zakesu danej palety
• hot i cold spot (automatyczne śledzenie najcieplejszego / najchłodniejszego punktu w obrazie)
• izoterma, alarm przekroczenia zaprogramowanej wartości temperatury
• możliwość rejestracji filmów na karcie pamięci
• funkcja rejestratora: automatyczny zapis zdjęć na karcie z zaprogramowanym wcześniej interwałem czasowym
• możliwość ustawienia różnych współczynników emisyjności dla każdego z 5 punktów pomiarowych
• zapis plików na karcie jako: *.jpg,
• wyjście video PAL
• możliwość pracy na zasilaczu sieciowym
• karta pamięci SD
• zakres obserwacyjny kamery: -40...1500°C

DANE TECHNICZNE

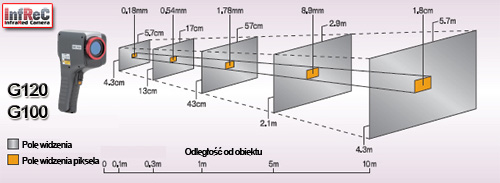

Pole pomiarowe

Oprogramowanie (w standardzie w zestawie) InfRec Analyzer LT (NS9500LT):

• Tworzenie raportów w Wordzie / Excelu
• Fuzja - łączenie zdjęć termograficznych z widzialnymi
• Podgląd informacji o zdjęciu, warunkach wykonania, położeniu punktów
• Analiza (punkty, prostokąty, profil liniowy)
• Zaznaczanie izoterm
• Histogram
• Zmiana współczynnika emisyjności | temp. otoczenia
• Wyszukiwanie najcieplejszego / najchłodniejszego punktu
• Wiele palet barwny do obrazowania termogramu

Oprogramowanie opcjonalne odpłatne InfRec Analyzer Standard (NS9500ST):

• Wszystkie funkcje NS9500LT plus:
• Analiza (punkty, prostokąt, koło, dowolne figury geometryczne)
• Wyszukiwanie nacieplejszego i najchłodniejszego miejsca na elementach analizy
• Funkcja filtrowania obrazu: wyostrzanie, rozmywanie, wzmacnainie krawędzi
• Korekcja na warunki atmosferyczne
• Ustawianie kontrastu skali barwnej (środek lub góra/dół)
• Kalkulacja pola pomiarowego na podstawie odległości
• Wyliczanie mocy wypromieniowywanej przez powierzchnię: kW/m² | W/m² | J/sec m² | cal/sec m² | kcal/sec m² | BTU/sec m²
• oprócz histogramu i profilu liniowego - trendy
• Eksport danych do Worda i Excela

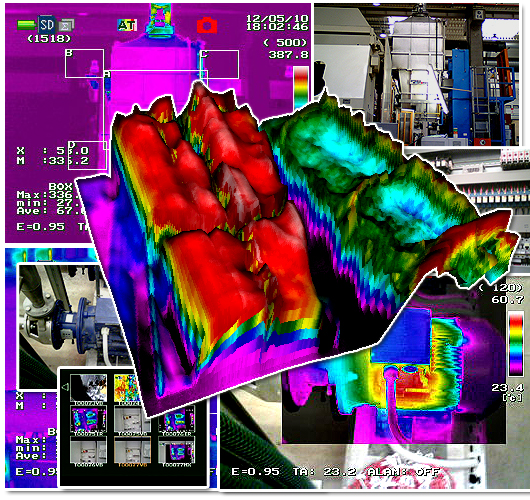

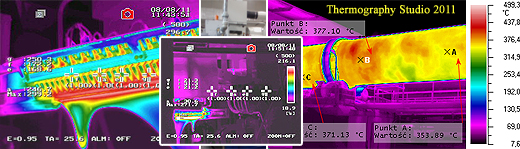

Przegląd części dostępnych funkcji w opcjonalnym oprogramowaniu Thermogaphy Studio (stara nazwa) aktualnie dostępnym pod nową nazwą Radiometric Complete standard:

Do pobrania:

Nowa wersja G100EX|G120EX: ThermoGear G100EX | G120EX
