Pirometr CSmicro LT

Pirometry serii OPTRIS CSmicro to najnowsza seria miniaturowych pirometrów przemysłowych i laboratoryjnych. Pirometry charakteryzują się dobrą optyką 15:1, uniwersalnym wyjściem napięciowym: 0...5V, 0...10V lub cyfrowym USB. Bezkontaktowe mierniki temperatury znajdują zastosowanie wszędzie tam gdzie wymagane są miniaturowe gabaryty oraz niska stała czasowa pomiaru. Dodatkowym atutem są funkcje związane z LEDem sygnalizacyjnym. Dzięki taniemu zewnętrznemu programatorowi USB, bardzo łatwo można przystosować pirometr do pomiaru temperatury zgodnie z indywidualnymi potrzebami użytkownika. Pirometr optris CSmicro składa się z miniaturowej głowicy pomiarowej znanej z serii CT LT, dalej wyprowadzony jest kabel o długości 0.5mb (w opcji 3 lub 6mb) następnie elektronika z wbudownym LED sygnalizacyjnym i kolejne 0.5mb| 3mb kabla. W standardzie całkowita długośc kabla to 1mb (0.5m - głowica/elektronika i 0.5mb za elektroniką). W opcji dodatkowo inne długości do wyboru:

• CB05E3 - 0.5mb kabel (głowica-elektronika) / 3mb za elektroniką
• CB3E05 - 3mb kabel (głowica-elektronika) / 0.5mb za elektroniką
• CB3E3 - 3mb kabel (głowica-elektronika) / 3mb za elektroniką
• CB6E05 - 6mb kabel (głowica-elektronika) / 0.5mb za elektroniką
• CB6E3 - 6mb kabel (głowica-elektronika) / 3mb za elektroniką

Konstrukacja skutkuje zakresem pracy głowicy pomiarowej:

• zakres pracy głowicy: CSmicro +120°C

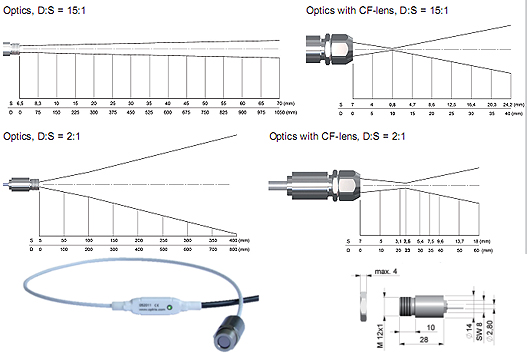

Zakres pomiarowy -40 ... +1030°C oraz doskonała optyka 15:1 stanowią o szerokim zakresie możliwych aplikacji pirometrów. Użytkownik ma możliwość wyboru sygnału wyjściowego spośród napięciowych lub cyfrowego z interfejsem USB - dzięki oprogramowaniu CompactConnect. Konfigurowanie parametrów możliwe jest tylko z komputera. Ciekawą funkcją, programowaną również z komputera jest zmiana współczynnika emisyjności poprzez zmianę zasilania. CompactConnect umożliwia konfigurowanie takich parametrów jak: zakres temperaturowy, emisyjność, transmitancja, stała czasowa oraz funkcje pomiaru temperatury.

Kombinacja małych wymiarów, wysokiej precyzji pomiaru, zgrabnej obudowy oraz ceny stanowią wygodna alternatywę dla klasycznych metod pomiarowych.

Cechy charakterystyczne:

Funkcje:

• sterowanie wartością emisyjności
• kompensacja temperatury otoczenia
• wyzwalanie funkcji specjalnych

Rodzaje wyjść:

• 0...5V, 0...10V (skalowalne dla temperatury)

Rozdzielczość optyczna:

• model CSmicro 15:1

Zakres pomiarowy:

• model CSmicro: -40...1030°C

Akcesoria

DANE TECHNICZNE

Pirometry serii CSmicro dostępne są w dwóch wersjach:

- LT15K z programatorem oraz oprogramowaniem CompactConnect
- LT15 zaprogramowany

Pirometry Optris CSmicro wyposażono dodatkowo w wyjście alarmowe.

Sposób Zamawiania

1.OPTCSMicro LT15K - wersja z programatorem ACCUSBK - USB
2.OPTCSMicro LT15 - wersja bez programatora USB, należy wyspecyfikować interesujący zakres i pozostałe parametry

UWAGA: w przypadku większej ilości sztuk koniecznym jest tylko jeden programator USB - ACCUSBK

Możliwości funkcjonalne przyrządu można rozszerzyć przez zastosowanie licznych dodatkowych elementów.

Powyżej przykładowe uchwyty montażowe:
- uchwyt montażowy nastawny - ACCTFB
- uchwyt montażowy nastawny w 1 płaszczyźnie - ACCTMB
- uchwyt montazowy nastawny w 2 płaszczyznach - ACCTMG

Powyżej :
- soczewka bliskiego widzenia CF
- nadmuch soczewki laminarny zintegrowany z soczewką bliskiego widzenia ACCTAPLCF
- nadmuch soczewki laminarny (gdy powietrze nie może chłodzić mierzonego materiału) ACCTAPL

Przy zamówieniu programatora USB w komplecie oprogramowanie CompactConnect:

PLIKI DO POBRANIA:

	Karta katalogowa: CSmicro LT (521.58 kB)
	Instrukcja obsługi pirometru optris CS (829.12 kB 2009-11-26 11:26:36)
