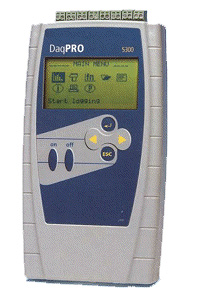

Rejestrator DAQ-PRO

DaqPRO to przenośny, zasilany bateryjnie 8 kanałowy datalogger, przeznaczony do zbierania i rejestracji danych w oparciu o 16 bitowy przetwornik. Dzięki rozbudowanemu wyświetlaczowi graficznemu i zaimplementowanym funkcjom analizy syganałów wejściowych: prądowych napięciowych, impulsowych, częstotliwościowych i temperaturowych możliwym jest śledzenie zmian w miejscu pomiaru oraz późniejsza ich analiza na komputerze. DaqPRO zaprojektowany został z myślą o różnorodnych aplikacjach gdzie wymagana jest kompaktowa obudowa, brak zewnętrznego źródła zasilania oraz przystępna cena.

Cechy

• Przenośna obudowa -próbkowanie i wyświetlanie wartości pomiarowych bez podłączenia do komputera
• Zasilanie akumulatorowe 7.2V
• DAQPRO 5300 - 8 różnych kanałów pomiarowych: napięciowych, prądowych,termoparowych, oporowych,termistorowych, ,częstotliwościowych lub impulsowych (1 kanał)
• 16 bitowy przetwornik
• Częstotliwość próbkowania (przy wykorzystanym 1 kanale)- 4000/ s, przy większej ilości kanałów 1/s
• Wyjście alarmowe do podłączenia zewnętrznego obciążenia
• Pamięć 512,000 pomiarów dla 1 kanału lub 64,000 pomiarów dla 8
• Duży wyświetlacz graficzny umożliwiający prezentację danych w postaci cyfrowej graficznej lub tabelarycznej
• Programowanie z klawiatury
• złącze USB
• Podział pamięci na 100 osobnych bloków
• Skalowanie pomiarów i przyporządkowanie jednostek (np. bar, ppm, %)
• Wbudowany zegar czasu rzeczywistego
• Możliwość wprowadzania własnego opisu danych pomiarowych
• Efektywne oprogramowanie pod Windows 95/98/2000/ME/XP oraz NT
• W koplecie: logger, oprogramowanie, kabel USB, instrukcja obsługi oraz ładowarka

DaqPro ma możliwość prezentacji i analizy danych na graficznym wyświetlaczu eliminuje to konieczność zrzucania danych na twardy dysk komputera. DaqPro jest doskonałym rozwiązaniem dla tych wszystkich aplikacji gdzie niezbędnym jest przenośny system archiwizacji danych.

Typy czujników

Każdy z 8 kanałów może być indywidualnie ustawiony przez użytkownika zgodnie z tabelą podaną poniżej:

Alarmy

Użytkownik ma możliwość ustawienia alarmu MAX i MIN niezależnie dla każdego kanału. Po przekroczeniu ustawionego progu na wyświetlaczu pojawia się ikona alarmu zgodnie z wejściem a dodatkowo może zostać uaktywniony styk bezpotencjałowy na jednym wyjściu. Styk bezpotencjałowy w DaqPRO może uaktywnić zewnętrzne zdarzenie takie jak alarm dzwiękowy, alarm świetlny itd. Parametry wyjścia alarmowego: 25mA, 25VDC. Alarm wykorzystuje 8 kanał pomiarowy tak więc do dyspozycji użytkownika zaostaje 7 pozostałych.

Ograniczenia pracy

Istnieje parę ograniczeń przy korzystaniu z dataloggera DaqPRO na które należy zwrócić uwagę przy programowaniu.

Czas próbkowania:

• Większa ilość czujników zewnętrznych ogranicza możliwość ich szybkiego próbkowania:
• Maksymalny czas próbkowania pojedyczego czujnika: 4000/s
• Maksymalny czas próbkowania wejścia temperaturowego 1/s
• Maksymalny czas próbkowania przy podłączeniu więcej niż jednego czujnika 1/s
• DaqPRO uaktualnia na wyświetlaczu dane pomiarowe w trybie rzeczywistym w czasie 1/s
• DaqLab uaktualnia dane pomiarowe w czasie do 100/s
• komplecie:
  - Datalogger
  - Oprogramowanie
  - Kabel USB
  - Instrukcja obsługi

Ilość punktów pomiarowych:

Wzrost liczby aktywnych wejść pomiarowych powoduje spadek ilości próbek możliwych do zapamiętania.

Całkowita pojemność pamięci DaqPRO to 512,000 próbek.

Tabela poniżej przedstawia maksymalną pojemność pamięci w zależności od liczby wykorzystanych kanałów wejściowych:

• 1 Kanał - 512,000 (dokładnie: 522,752)
• 2 Kanały - 256,000 (dokładnie: 260,608)
• 3 Kanały - 128,000 (dokładnie: 129,536)
• 4 Kanały - 128,000 (dokładnie: 129,536)
• 5 Kanałów - 64,000
• 6 Kanałów - 64,000
• 7 Kanałów - 64,000
• 8 Kanałów - 64,000
