Balometr PROHOOD PH721
Balometr PROHOOD PH721
Balometr jest urządzeniem przeznaczonym do szybkiego pomiaru natężenia przepływu powietrza na kratkach wentylacyjnych, anemostatach umiejscowionych w ścianach, sufitach lub w podłogach. W przypadku modelu PH721 elementem pomiarowym jest precyzyjny manometr współpracujący z kratownicą pomiarową umieszczoną w podstawie balometru. Balometr nadaje się do wykonywania pomiarów dla obu kierunków przepływu. Natężenie przepływu jest mierzone bezpośrednio tzn. wystarczającym jest wykonanie jedynie jednego pomiaru, bez potrzeby dokonywania jakichkolwiek przeliczeń.
Przyrząd należy przyłożyć do punktu pomiarowego, tak aby jego dzwon przykrywał całkowicie źródło powietrza. Wewnątrz przyrządu tworzy się wówczas kanał pomiarowy kierujący mierzony strumień na specjalny czujnik umieszczony w podstawie. Czujnik spiętrzający uśrednia wynik z 16 punktów pomiarowych, dając bardzo dobre rezultaty przy pomiarach na anemostatach ze względu na silne odkształcenie strumienia. Dzwony pomiarowe są wymienne i posiadają zróżnicowane wymiary umożliwiając ich dopasowanie do istniejących kratek i anemostatów. Wyniki pomiaru mogą być na bieżąco śledzone na cyfrowym wyświetlaczu LCD w cfm, l/s lub m3/h. Zakres pomiarowy obejmuje 42...4250m³/h. Dodatkowe wymienne sondy umożliwiają wykorzystanie przyrządu do pomiaru innych parametrów powietrza takich jak: temperatura, prędkość i wilgotność względna.
Przyrząd można wyjąć z podstawy i używać jak zwykły mikromanometr różnicowy z możliwością pomiaru ciśnienia różnicowego, prędkości i strumienia przy współpracy z rurkami spiętrzającymi.
Przyrząd wyposażono w unikalną i bardzo wygodną funkcję kompensowania oporu przepływu wprowadzanego przez sam balometr. Pomiar jest dwufazowy i miernik automatyczne uwzględnienia poprawkę podając skompensowany wynik.
ZASTOSOWANIE
- systemy klimatyzacyjne i wentylacyjne w biurach, szpitalach, szkołach, pomieszczeniach czystych
- sprawdzanie komór bezpieczeństwa
- kontrola systemów ochrony środowiska oraz warunków BHP
- kontrola wydajności systemów napowietrzania
- testy nieszczelności
MOŻLIWOŚCI
- pomiar natężenia przepływu, prędkości i temperatury w jednostkach SI i angielskich
- wielofunkcyjny, łatwy w odczycie, cyfrowy
- uchylny, miernik z podświetlanym wyświetlaczem LCD
- prawidłowy pomiar w każdej pozycji - przy ścianie, podłodze lub suficie
- wysoka dokładność pomiaru, nawet dla małych przepływów
- współpraca z rurkami spiętrzającymi
- pomiar ciśnienia różnicowego
- pamięć 1000 pomiarów
KORZYŚCI
- szybki, bezpośredni, jednorazowy pomiar
- oszczędne - samodzielne wykonywanie pomiarów
- dwukierunkowe działanie - nawiew i wywiew
- wymiary dzwonów zgodne z zaleceniami norm europejskich dla kratek i anemostatów
- łatwość montażu i demontażu dzwonów pomiarowych
- odporność na wibracje i wstrząsy
- wysoka trwałość i niezawodność
DANE TECHNICZNE
| Zakres pomiarowy natężenia przepływu | 42...4250 m³/h; 25...2500 cfm |
| Dokładność | ±3% wart. odczyt. ±12m³/h >pow 85m³/h |
| Rozdzielczość wskazań | 1 m³/h; 1 l/s; 1 cfm; 0,01 m/s; 1 ft/min; 0,1oC; 0.1oF |
| Zakres pomiarowy ciśnienia |
±3735Pa ( ±2% pom. ±0.25Pa) |
| Pomiar prędkości (elementy w opcji): Rurka Prandtla Rurka prosta 800187 Kratownica matrix |
±3% pom. ±0.04m/s, pow 0.25m/s 0.125~40m/s 0.125~25m/s 0.125~12.5m/s |
| Zakres pomiarowy ciśnienia absolut. |
356...1016mmHg ( ±2% pom.) |
| Zakres pomiarowy temperatury: 1. (opcjonalna sonda temperatury) 2. (opcjonalna sonda temp. + wilg.) 3. elektronika |
Zakresy: 1: - 40...121°C 2: -10...60°C 3: +4.4...60°C |
| Pojemność wewnętrznej pamięci | 1000 komórek, znacznik czasu i daty |
| Statystyka | min., max, średnia z 1000 pomiarów |
| Interwał zapisu do pamięci | programowany: 10~600s |
| Stała czasowa: | 2~8s |
| Temperatura pracy | 4.4...60oC |
| Ciężar (z dzwonem 610 x 610mm) | ok. 3,4 kg |
| Zgodność z obowiązującymi normami | CE; EMC 89/336/EEC; EN50081-1; EN50082-1 |
| Wyposażenie standardowe |
|
| Wyposażenie opcjonalne (za dodatkową opłatą) |
|

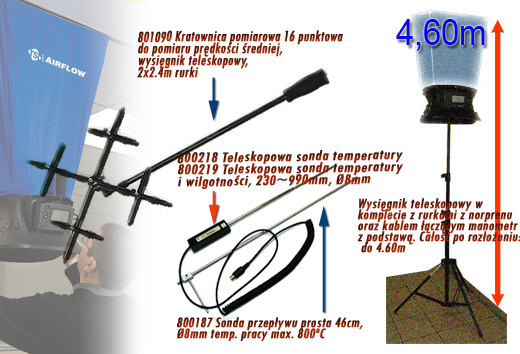

Akcesoria do PH721
800219 teleskopowa sonda temperatury i wilgotności (230~990mm), Ø8mm
800218 teleskopowa sonda temperatury (230~990mm), Ø8mm
800187 Sonda przepływu prosta 46cm, Ø8mm temp. pracy max. 800ºC
801090 Kratownica pomiarowa 16 punktowa do pomiaru prędkości, wysięgnik teleskopowy, 2x2.4m rurki
2609081 Wysięgnik teleskopowy do sondy matrycowej do pomiaru prędkości
801208 Dzwon z ramką 610x610mm
801200 Dzwon z ramką 305x1220mm
801201 Dzwon z ramką 610x1220mm
801202 Dzwon z ramką 305x1525mm
801203 Dzwon z ramką 915x915mm
New! 801209 Dzwon z ramką 406x406mm
New! 801210 Dzwon z ramką 133x1220mm
New! 801211 Dzwon z ramką 710x710mm
New! 801212 Dzwon z ramką 710x1270mm
801204 Dzwon do dygestoriów z ramką 203x610mm i teleskopową podstawą
801205 Dzwon do dygestoriów z ramką 254x610mm i teleskopową podstawą
801206 Zestaw dzwonów 305x1220 i 610x1220
801207 Zestaw dzwonów 305x1525 i 915x915
New!
Wysięgnik teleskopowy w komplecie z rurkami z norprenu oraz kablem łączącym manometr z podstawą. Całość po rozłożeniu: do 4.60m
 |
Karta katalogowa: Balometr Prohood PH721 |
