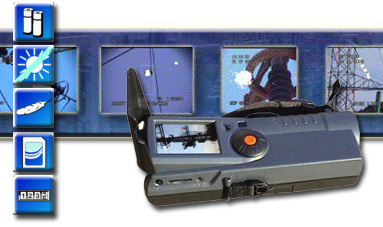

Kamera Ofil UVolle

Najnowsza kamera firmy Ofil, monitorująca wyładowania niecałowite w sieciach elektrycznych, izolatorach, silnikach i innych.

W chwili obecnej dostępne są dwa modele serii UVolle:

1. UVolle-S | autofocus | zapis danych w postaci zdjęć - cena: 31 000Euro + VAT
2. UVolle-Vi | autofocus + zoom optyczny x12 + zoom cyfrowy x10 | zapis danych w postaci zdjęć lub filmu video(MPEG-4) plus wbudowany mikrofon do nagrywania notatek głosowych - cena: 37 000Euro + VAT

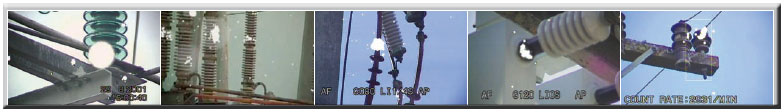

Dotychczas dużym problemem w energetyce są wyładowania niecałkowite koronowe. Tego typu wyładowania moga prowadzić do uszkodzenia izolacji i izolatorów. Aby wcześniej przewidzieć możliwość wystąpienia takich uszkodzeń proponujemy najnowszą kamerę firmy OFIL przeznaczoną do monitoringu sieci wysokiego napięcia. Zasada pomiaru opiera się zliczaniu ilości wyładowań koronowych poprzez detektor UV oraz nałożeniu takiego obrazu proporcjonalnego do ilości tych wyładowań na zdjęcie widzialne. Po nałożeniu jednego obrazu na drugi otrzymujemy precyzyjny obraz mocy wyładowań koronowych a pozostałą część stanowi zdjęcie w świetle widzialnym.

• Lekka, kompaktowa, przenośna
• Minimalny próg  detekcji: 2.7pC@10m wg. (DIN EN 60270)
• Wysoko rozdzielczy kolorowy wyświetlacz LCD
• Sterowanie poprzez joystick
• Kat widzenia 6.4^o x 4.8^o
• Zasilanie akumulatorem Li-Ion
• Licznik zdarzeń UV
• Skieruj wybierz i zapisz
• Praca w świetle dziennym

Monitoring wyładowań koronowych - Kamera termowizyjna UVollé

• Pole widzenia (HxV) 6.4^o x 4.8^o
• Czułość UV 3x10 ^-17W/cm²
• Minimalny próg detekcji: wykrywany ładunek: 2.7pC z odległości 10 metrów
• Zakres spektralny 250 -280nm
• Min czułość oświetlenia 0.1 Lux
• Prezentacja obrazu:
  Tryby pracy Widzialny/UV/Łączony
• UV/Widzialne kąt bryłowy o dokładności dokładności - lepszej niż 1 miliradian
• Wyświetlacz wbudowany 3.5 cala (240x320)
• Wyświetlane ikony: niski poziom baterii; status karty SD; zliczanie UV
• Wybrane funkcje:
  Ustawienia - kolor wyładowań koronowych; czas&data;
• Zapis zdjęć:
  Karta pamięci wymienialna SD Memory Card
• Pojemność pamięci 1000+ zdjęcia BMP
• Zasilanie: akumulator Li-Ion
• Czas pracy 3 godziny
• Zasilanie AC uniwersalne AC/DC 5V, nominaly pobór prądu 5W
• Tryb oszczędzania energii Zarządzanie zasilaniem, automatyczne wyłączenie, uśpienie po ustawialnym czasie
• Warunki pracy:
  Temperatura pracy i przechowywania -20^oC...+55^oC
• Pozostałe:
  Waga 1.3. kg
  Wymiary (LxWxH) 28x10x7 cm
  Oprogramowanie Reporting Software, opcja

Kamera wyładowń koronowych UVolle
