Przetwornik T3511

Opis

Przetworniki z interfejsem ethernet przeznaczone są zależnie od typu, do pomiaru temperatury, wilgotności i ciśnienia barometrycznego (barometry). Na wyświetlaczu w zależności od modelu mogą być prezentowane 3 wartości pomiarowe, jako trzeci np. temperatura punktu rosy lub inny parametr z typoszeregu w miejsce punktu rosy. Elektronika jest zamknięta w odpornej plastikowej obudowie a czujniki temperatury i wilgotności w kablowej sondzie z filtrem z porowatego brązu. Duży podwójny wyświetlacz LCD wskazuje jednocześnie wartość temperatury i wilgotności a dodatkowo wartość temperatury punktu rosy lub innego wybranego parametru. Użytkownik ma możliwość wyłączenia wskazań na wyświetlaczu. Nadając przetwornikowi indywidualny adres IP można przeglądać jego wskazania poprzez przegladarkę www. Wysokiej jakości polimerowy czujnik pojemnościowy zapewnia świetną stabilność długoczasową, odporność na wodę i skondensowaną parę wodną. Przetwornik jest skonstruowany do pracy w środowisku nieagresywnym.

Główne zastosowania

• serwerownie
• urządzenia telekomunikacyjne
• hurtownie
• szklarnie
• przemysł
• muzea, archiwa, galerie
• pomieszczenia klimatyzowane
• stacje pogodowe (dla przetworników barometrycznych)

Mierzone parametry

• tempratura w zależności od typu;
  -30...+80°C (T3510, T7510, T0510) -30...+105°C (T3511, T7511), -200...+600°C (T4511)
• wilgotność względna [%]; 0...100% dla (T3510, T3511, T7511)
• ciśnienie barometryczne [hPa]; 600...1100hPa dla (T7510, T7511, T2514)
• temperatura punktu rosy[°C]; -60...+80°C dla (T3510, T3511, T7510, T7511)
• wilgotność bezwzględna [ g/m³]; 0...400g/m³ dla (T3510, T3511, T7510, T7511)
• wilgotność właściwa [g/kg];0...550g/kg dla ( T3510, T3511, T7510, T7511)
• współczynnik zmieszania [g/kg]; 0...995g/kg dla (T3510, T3511, T7510, T7511)
• Entalpia wilgotnego powietrza [kJ/kg]; 0...995kJ/kg dla (T3510, T3511, T7510, T7511)

Sposoby komunikacji



Modbus:	Za pomocą protokołu Modbus jest możliwy odczyt mierzonych parametrów, ustalanie wartości limitów alarmowych, kalibracja sondy, odczyt wersji firmware'u. Jest możliwa jednoczesna komunikacja za pomocą trzech portów. Standardowo pierwszym z nich jest port numer 501 a kolejne dwa są definiowane przez użytkownika.
Telnet:	Port 9999 pozwala na ustawienie limitów alarmowych (limity dolne i górne dla T, RH, Tdp, histerezy i opóźnienia), numery portów Modbus oraz porty Konsoli Informacyjnej, adresy e-mail, adresy SNMP, opis przetwornika, czas odświeżania strony www, uaktywnienie każdego kanału komunikacyjnego. Zabezpieczenie hasłem tego portu jest aktywne
SOAP:	Przetworniki moga wysłać aktualne dane pomiarowe w formacie SOAP z zaprogramowanym wcześniej interwałem 10s...65535s w przypadku braku transmisji informacja z trapem ostrzeżenia
Strony WWW:	Klient może zaprojektować stronę www w której wyświetlane są aktualne wartości mierzone, limity alarmowe i stany alarmów. Nie ma możliwości modyfikacji nastaw w tym trybie
SNMP:	Jest możliwy odczyt aktualnie mierzonych wartości i limitów alarmowych. W razie wystąpienia alarmu, komunikat alarmowy (trap) jest przesyłany na adresy zdefiniowane przez użytkownika
E-mail:	W razie wystąpienia alarmu jest wysyłany ostrzegawczy e-mail na adresy zdefiniowane przez użytkownika (maksymalnie 3 adresy)

Przykładowy odczyt danych pomiarowych temperatury i wilgotności w przeglądarce www. Istnieje możliwość modyfikacji wyglądu standardowej strony tak aby była ona odpowiednia dla indywidualnych potrzeb klienta. Do przeprowadzenia tego typu operacji koniecznym jest posiadanie programu: web2cob.exe zamieniającego stronę *.html wykonaną w dowolnym programie do edycji stron www, na plik cobox.cob. Następnie taki plik taki należy wysyłać do przetwornika. Powyżej przedstawiona jest przykładowa modyfikacja standardowej strony zaimplementowanej w przetworniku - tłumaczenie na język polski. OPIS (ang.) tutaj

Pliki do pobrania:

	Karta katalogowa: Przetwornik w wersji z kablem T3511
	Oprogramowanie z bazą danych Database Sensor Monitor Oprogramowanie do przetworników Comet z wyjście ethernet

Dane techniczne

Zakres wilgotności względnej (T3510/11, T7510/11):	0 do 100%
Dokładność pomiaru wilgotności (T3510/11, T7510/11):	±2.5% wilgotności względnej od 5 do 95% przy 23°C
Dokładność pomiaru temperatury:	±0.4°C (T3511, T7511, T4511) ±0.6°C (T3510, T7510, T0510)
Zakres pomiarowy temperatury punktu rosy (T3510/11, T7510/11):	-60...+80°C
Dokładność wyznaczania temperatury punktu rosy (T3510/11, T7510/11):	±1.5°C <25°C oraz 30 do 95% RH (obliczana z temperatury i wilgotności względnej) dla (T3511, T7511) oraz ±1.8°C dla (T3510, T7510)
Wilgotność bezwzględna (T3510/11, T7510/11):	0...400g/m3 dokładność: ±3g/m3 dla T <40°C
Wilgotność właściwa (T3510/11, T7510/11):	0...550g/kg dokładność: ±2g/g oraz ±2.1g/g (T3510, T7510) dla T <35°C
Współczynnik zmieszania (T3510/11, T7510/11):	0...995g/kg dokładność: ±2g/g oraz ±2.2g/g (T3510, T7510) dla T <35°C
Entalpia wilgotnego powietrza (T3510/11, T7510/11):	0...995kJ/kg dokładność: ±3kJ/kg oraz ±4kJ/kg (T3510, T7510) dla T <25°C
Dokładność i zakres dla ciśnienia barometrycznego (T7510/11 oraz T2514):	±1.3hPa przy 23°C zakres: 600...1100hPa
Wyświetlane jednostki ciśnienia (T7510/11 oraz T2514):	hPa, kPa, mbar, mmHg, inHg, inH2O, PSI, oz/in^2
Zakres temperatur pracy przetwornika:	-30 to +80°C
Zakres temperatur pracy wyświetlacza LCD:	czytelny do temperatury +70°C, zalecane wyłączenie wyświetlacza powyżej 70°C
Zakres temperatur pracy sondy pomiarowej (T3511, T7511):	-30 do +105°C
Zdolność filtracyjna osłony czujnika (T3511, T7511):	0.025mm
Stopień ochrony:	Elektronika - IP30 Czujniki - IP40
Złącze LAN:	Gniazdo RJ-45
Zasilanie:	9-30Vdc, max. 1W, zasilane z zewnętrznego zasilacza lub z sieci poprzez splitter np. DWL-P50 firmy D-Link
Złącze zasilania:	koncentryczne, średnica 5.5 / 2.1 mm
Wymiary obudowy (W x H x D):	88 x 98 x 37 mm

Parametry mierzone przez nasze przetworniki wilgotności:

• wilgotność względna - wyrażony w [%] stosunek ciśnienia cząstkowego pary wodnej zawartej w powietrzu do prężności pary wodnej nasyconej w tej samej temperaturze.
• temperatura punktu rosy (T_g) - oznacza temperaturę, do której należy ochłodzić powietrze, przy stałej prężności pary wodnej, aby stała się ona równa prężności pary nasyconej, przy tej temperaturze aktualne ciśnienie pary wodnej staje się ciśnieniem maksymalnym (e = E).
• wilgotność bezwzględna - masa pary wodnej wyrażona w gramach zawarta w 1 m3 powietrza,
• wilgotność właściwa - masa pary wodnej wyrażona w gramach zawarta w 1 kg powietrza (powietrza ważonego razem z parą wodną)
• współczynnik zmieszania - masa pary wodnej wyrażona w gramach zawarta w 1 kg powietrza suchego
• Entalpia wilgotnego powietrza - odnosi się do sumy 1kg powietrza suchego i x kg wilgoci przypadającej na 1kg powietrza suchego.

  I=i_g +xi_p

  gdzie:
  ig - entalpia 1kg powietrza suchego [kcal/mol],
  ip - entalpia 1kg pary wodnej [kcal/mol],
  x - zawartość wilgoci w [kg/kg]

---------------------------------------------------------------

Wilgotność względna (oznaczana najczęściej jako RH), którą definiuje się jako:

RH = (e/E) * 100 [%],

informująca w jakim procencie, w stosunku do maksymalnie możliwego w danej temperaturze (tj. temperaturze, w której zmierzono e) powietrze jest nasycone parą wodną.

Na rysunku obok przedstawiono sposób poboru próbki dla przetwornika z sondą do sprężonego powietrza. Producent proponuje rozwiązanie mocowania sondy poprzez bajpas SH-PP (4). Proszę zwrócić uwagę, że punkt poboru próbki umiejscowiony jest w środku rurociągu (1). Wielkość przepływu regulowana jest zaworem (5). Za zaworem (5) zaleca się rurkę o długości 1.5mb i średnicy Ø6mm.

---------------------------------------------------------------
Temperatura punktu rosy Temperatura, do której należy schłodzić powietrze, aby przy danej prężności aktualnej wilgotność względna osiągnęła 100% i rozpoczęły się w nim procesy kondensacji. Oznaczana jako td.
---------------------------------------------------------------
Wilgotność (bezwzględna) absolutna, informująca ile kg pary wodnej znajduje się w 1 m³ powietrza (przy czym nie bierze się pod uwagę występujących ewentualnie produktów kondensacji - wody w stanie ciekłym lub stałym). Wilgotność absolutna (a) jest związana z prężnością aktualną (e, hPa) następującą zależnością:

a = 0.8 * (e / (1 + m*t)),

gdzie: m - współczynnik objętościowego rozszerzania gazów równy 1/273 (0,00366),
t - temperatura powietrza w °C.
---------------------------------------------------------------
Wilgotność właściwa (q) - stosunek masy pary wodnej zawartej w danej objętości powietrza do całej masy powietrza wilgotnego w tej samej objętości. Wyrażana jest w gramach na gram lub w gramach na kilogram (g × g^-1, lub g × kg^-1).
---------------------------------------------------------------
Współczynnik zmieszania ( r ), określający stosunek masy pary wodnej do masy powietrza suchego, znajdującego się w danej objętości wilgotnego powietrza (g / kg), obliczany jako funkcja prężności aktualnej (e) i ciśnienia atmosferycznego (p):

r = 622 * (e / (p - e)),

gdzie: p - ciśnienie atmosferyczne (hPa).
---------------------------------------------------------------

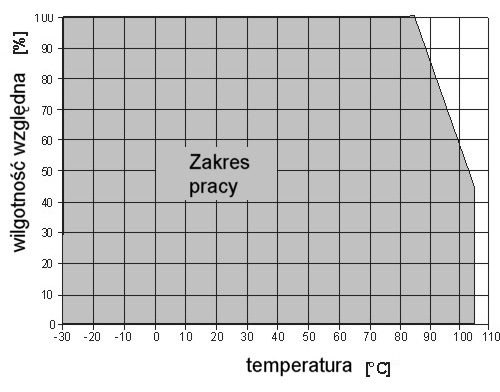

Obszar roboczy czujnika wilgotności zastosowanego w przetworniku w zależności od temperatury:

Poniżej przykładowe obrazy z oprogramowania T-sensor do konfiguracji parametrów przetworników. Oprogramowanie umożliwia m.in. wpisanie poziomu alarmów, adresów e-mail na które ma zostać wysłana informacja o przekroczenu zadanego alarmu, ustawienie wyświetlacza, czasu odświeżania strony www, synchronizacji z serwerem czasu, wpisania nowej nazwy przetwornika itd.

Wykaz modeli

Fotografia	Typ	Zakres pomiarowy
	T3510 - przetwornik wilgotności i temperatury z wyznaczaniem punktu rosy, z zabudowaną sondą pomiarową.	temperatura: -30...+80°C, wilgotność: 0...100%
	T3511 - przetwornik wilgotności i temperatury z wyznaczaniem punktu rosy, z zewnętrzną sondą pomiarową z kablem o długości 1m. Opcjonalnie dostępne są kable o długości 2 i 4m. Średnica sondy 18,5mm, długość 88mm.	temperatura: -30...+105°C, dla sondy wilgotność: 0...100
	T3511P - przetwornik wilgotności i temperatury z wyznaczaniem punktu rosy, z zewnętrzną sondą pomiarową z kablem o długości 1m. Opcjonalnie dostępne są kable o długości 2 i 4m.	temperatura: -30...+105°C, dla sondy wilgotność: 0...100% ciśnienie pracy dla sondy do 20bar W opcji bajpas SH-PP do poboru próbki powietrza
	T7510 -przetwornik wilgotności, temperatury i ciśnienia barometrycznego z zabudowaną sondą. Czujnik ciśnienia zabudowany jest w obudowie wyświetlacza. Prezentacja wyniku pomiarowego ciśnienia w następujących jednostkach: hPa, kPa, mbar, mmHg, inHg, inH2O, PSI, oz/in2. Barometr posiada możliwość wprogramowania poprawki na położenie nad poziomem morza.	temperatura: -30...+80°C, wilgotność: 0...100% ciśnienie barometryczne: 600...1100hPa dokładność: ±1,3hPa w 23°C
	T7511 -przetwornik wilgotności, temperatury i ciśnienia barometrycznego z zewnętrzną sondą pomiarową z kablem o długości 1m. Opcjonalnie dostępne są kable o długości 2 i 4m. Średnica sondy 18mm, długość 75mm. Czujnik ciśnienia zabudowany jest w obudowie wyświetlacza. Prezentacja wyniku pomiarowego ciśnienia w następujących jednostkach: hPa, kPa, mbar, mmHg, inHg, inH2O, PSI, oz/in^2. Barometr posiada możliwość wprogramowania poprawki na położenie nad poziomem morza.	temperatura: -30...+105°C, kabel sondy max + 80°C opcja z kablem do +105°C wilgotność: 0...100% Ciśnienie barometryczne: 600...1100hPa dokładność: ±1,3hPa w 23°C
	T2514 -Barometer Czujnik ciśnienia zabudowany jest w obudowie wyświetlacza. Prezentacja wyniku pomiarowego ciśnienia w następujących jednostkach: hPa, kPa, mbar, mmHg, inHg, inH2O, PSI, oz/in^2. Barometr posiada możliwość wprogramowania poprawki na położenie nad poziomem morza.	Ciśnienie barometryczne: 600...1100hPa dokładność: ±1,3hPa w 23°C
	T0510 - przetwornik temperatury z zabudowanym czujnikiem temperatury Pt1000/3850ppm.	-30 do +80°C
. .	T4511 - przetwornik temperatury do współpracy z zewnętrznym czujnikiem Pt1000/3850ppm.	-200 do +600°C
Dodatkowo zobacz tanie przetworniki temperatury z wyjście ethernetowym bez wyświetlacza - OPIS .
	P8510 - przetwornik temperatury z wbudowanym czujnikiem P8511 - przetwornik temperatury z zewnętrznym czujnikem temperatury P8540 - przetwornik temperatury z 4 zewnętrznymi czujnikami temperatury Zobacz szczegółowy Opis	P8510: -30 do +80°C dokładność: ±0.8 °C P8511: -55 do +80°C dokładność: ±0.5 °C P8540: -55 do +80°C dokładność: ±0.5 °C

Akcesoria

Certyfikat kalibracji producenta, instrukcja obsługi. Darmowe oprogramowanie do konfiguracji przetwornika można w każdej chwili ściągnąć z tej lokalizacji.

Akcesoria opcjonalne

SW100		Płyta z darmowym oprogramowaniem
MD036		Samoprzylepny uchwyt mocujący "rzep"
F5200		Osłona czujnika szara z siatką ze stali kwasoodpornej o oczkach 0.025mm.
F0000		Przeciwpyłowa osłona czujnika z porowatego brązu do zastosowania w środowiskach zapylonych. Zdolność filtracyjna 0.025mm.
F5200B		Osłona czujnika czarna z siatką ze stali kwasoodpornej o oczkach 0.025mm.
PP4		Płaski kołnierz okrągły - do kanałowego montażu sond.
PP90		Kwasoodporny uchwyt kątowy do naściennego montażu sond.
SP004		Plastikowy dławik do bezpośredniego montażu sondy wlgotności ośrednicy 29mm
F8000		Osłona radiacji słonecznej dla przetworników w meteorologii dla H3021, H3431, H7431, H3531, H7531 dla wersji z sonda na kablu
A1515		Zasilacz 230VAC-50Hz/12VDC.
DWLP50		DWL-P50 Zasilacz poprzez Ethernet, adapter firmy D-Link
MD046		Akcesoria do kalibracji wilgotności przez użytkownika

W przypadku potrzeby rejestracji danych pomiarowych można korzystać z następujących oprogramowań:

1. T-Sensor - podgląd wartości pomiarowej dla pojedynczego przetwornika z eksportem danych do pliku *.csv (bezpłatny)

2. Database Sensor Monitor - SWR009 | SWR010 - Database Viewer - |odpłatny|

3. Cacti - Oprogramowanie Open Source - bezpłatne Cechy: podgląd danych pomiarowych w wybranych przedziałach czasowych możliwość eksportu danych do pliku *csv

4. Oprogramowanie SCADA do wizualizacji danych PRO-2000 poprzez port COM w trybie MODBUS-RTU lub RJ-45 ETHERNET - MODBUS TCP (odpłatne), wg. cennika MIKROB S.A. - 200 punktów pomiarowych ok. 1500zł + VAT

Data: 27.07.2010
