Przetwornik P8631

Przetworniki temperatury P8631
z wyjściem ethernet i zasilaniem PoE

Opis

Przetworniki temperatury P8631 z interfejsem ethernet, przeznaczone są do pomiaru temperatury, wszędzie tam gdzie nie ma konieczności zastosowania przetworników z wyświetlaczem. Elektronika jest zamknięta w odpornej plastikowej obudowie a czujniki temperatury w kablowej sondzie. Elementem pomiarowym jest zewnętrzny czujnik temperatury firmy Dallas DS18B20.
W celu ograniczenia ceny zakupu zrezygnowano z wyposażenia przetworników w cyfrowy wyświetlacz. Przetwornik P8531 umożliwia podłączenie do 3 czujników zewnętrznych.
Dzięki technologii PoE (zgodnej z IEEE 802.3af) możliwe jest zastosowanie przetworników w miejscach gdzie nie ma możliwości lokalnego podłączenia zasilania.
Nadając przetwornikowi indywidualny adres IP można przeglądać jego wskazania poprzez dowolną przegladarkę stron www.
Bardzo wygodną funkcją jest możliwość wprogramowania do 3 adresów e-mail pod które może być wysłana informacja o przekroczeniu zadanego progu alarmowego temperatury. Kolejnym etapem jest przesłanie tej informacji na telefon komórkowy poprzez bramkę SMS. Szczegóły przesłania e-maili na na telefon komórkowy w postaci SMSów u operatorów sieci telefonów komórkowych.

Główne zastosowania

  • aplikacje w w systemach HVAC budynków
  • sieci przemysłowe ethernet
  • serwerownie
  • urządzenia telekomunikacyjne
  • hurtownie
  • szklarnie
  • przemysł
  • muzea, archiwa, galerie
  • pomieszczenia klimatyzowane

Mierzone parametry

  • temperatura; -55... +80°C

Sposoby komunikacji

Modbus TCP:
 Za pomocą protokołu Modbus jest możliwy odczyt mierzonych parametrów, ustalanie wartości limitów alarmowych, kalibracja sondy, odczyt wersji firmware'u. Jest możliwa jednoczesna komunikacja za pomocą trzech portów. Standardowo pierwszym z nich jest port numer 501 a kolejne dwa są definiowane przez użytkownika.
Telnet:
 Port 9999 pozwala na ustawienie limitów alarmowych (limity dolne i górne dla T, histerezy i opóźnienia), numery portów Modbus oraz porty Konsoli Informacyjnej, adresy e-mail, adresy SNMP, opis przetwornika, czas odświeżania strony www, uaktywnienie każdego kanału komunikacyjnego. Zabezpieczenie hasłem tego portu jest aktywne.
SOAP:
 Przetwornik umożliwia wysyłanie wartości pomiarowych w formacie SOAP do wybranego serwera web i zaprogramowanym interwałem 10...65535s. W przypadku braku możliwości wysłania danych do serwera przetwornik wysyła trap alarmowy
Strony WWW:
 Wyświetlane są aktualne wartości mierzone, limity alarmowe i stany alarmów. Nie ma możliwości modyfikacji nastaw w tym trybie.
SNMP:
 Jest możliwy odczyt aktualnie mierzonych wartości i limitów alarmowych. W razie wystąpienia alarmu, komunikat alarmowy (trap) jest przesyłany na adresy zdefiniowane przez użytkownika.
syslog
 Przetwornik posiada możliwość wysyłania informacji tekstowej do wybranego serwera syslog po wystąpieniu różnych nietypowych wydarzeń
E-mail:
 W razie wystąpienia alarmu jest wysyłany ostrzegawczy e-mail na adresy zdefiniowane przez użytkownika (maksymalnie 3 adresy).

p8510_3

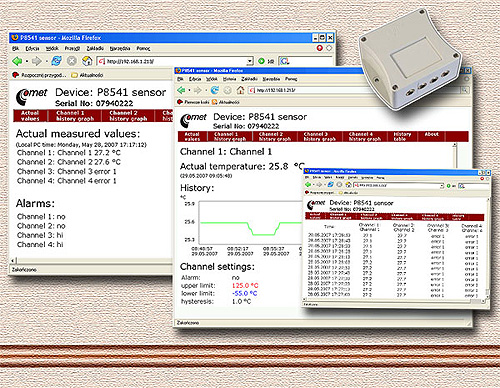

Istnieje możliwość modyfikacji wyglądu standardowej strony tak aby była ona odpowiednia dla indywidualnych potrzeb klienta. Do przeprowadzenia tego typu operacji koniecznym jest posiadanie programu: web2cob.exe zamieniającego stronę *.html wykonaną w dowolnym programie do edycji stron www, na plik cobox.cob. Następnie taki plik taki należy wysyłać do przetwornika. OPIS (ang.) tutaj

p8531_lan

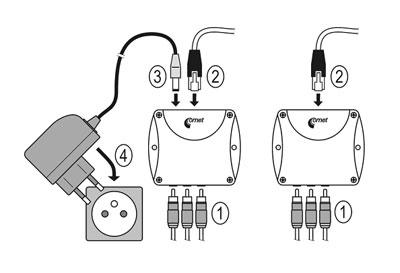

Przykładowy schemat podłączenia.

Dane techniczne

PARAMETRY TECHNICZNE
Jednostki: °C lub °F
Opcjonalne czujniki temperatury: Dallas DS18B20
Zakres pomiarowy: -55... +80°C
Dokładność: ±0.5°C w zakresie -10... +80°C
Rozdzielczość: 0.1°C
Czas próbkowania: 2 s
Zakres temperatury pracy: -30... +80°C
Szczelność obudowy: IP30
Przyłącze LAN: RJ-45
Zasilanie: 5Vdc, max. pobór 250mA
PoE: 36...57VDC, PD class 0
Przyłącze zasilacza: co-axial, średnica 5.5 x 2.1 mm
Wymiary obudowy
(W x H x D):		 88 x 98 x 37 mm
Waga: 150 g



Wykaz modeli

Fotografia Typ Zakres pomiarowy
p8510_5
 P8631 -przetwornik temperatury 3-kanałowy temperatura: -55... +80°C
dokładność: ±0.5°C

Akcesoria opcjonalne

h_26 MD036 Samoprzylepny uchwyt mocujący typu "rzep"
p8510_6 czujnik temperatury
DSTGL40/C 		DSTGL40/C - czujnik temperatury o zakresie pomiaru -30 to +80°C z cyfrowym elementem pomiarowym Dallas DS18B20 z wtykiem typu Cinch. Końcówka ze stali nierdzewnej 17241 z kablem w osłonie z PVC. Średnica 5.7mm, długość 40mm. Długość kabla do wyboru 1,2,5 lub 10 meterów.
h_24 A1825 Zasilacz do przetwornika.



W przypadku potrzeby rejestracji danych pomiarowych można korzystać z następujących oprogramowań:

1. T-Sensor - podgląd wartości pomiarowej dla pojedynczego przetwornika z eksportem danych do pliku *.csv (bezpłatny)

h_33

2. Database Sensor Monitor - SWR009 | SWR010 - Database Viewer - |odpłatny|

SWR009

3. Cacti - Oprogramowanie Open Source - bezpłatne Cechy: podgląd danych pomiarowych w wybranych przedziałach czasowych możliwość eksportu danych do pliku *csv

h_34


4. Oprogramowanie SCADA do wizualizacji danych PRO-2000 poprzez port COM w trybie MODBUS-RTU lub RJ-45 ETHERNET - MODBUS TCP (odpłatne), wg. cennika MIKROB S.A. - 200 punktów pomiarowych ok. 1500zł + VAT

h_35
