- Przetwornik różnicy ciśnień PFTT (z wejściem temperaturowym) lub PFT
- Moduł sterowania przedmuchem Micaflex PU3
- Element pomiarowy spiętrzający MFS: 2500mm lub MFS-SS (wymiar 100...1000mm).
Dane techniczne przetwornika PFTT:
Wyświetlacz: Znakowy LCD 2 wiersze, 2x16 znaków z podświetleniem
Zasilanie: 24±15% VAC | 20...32 VDC
Pobór prądu: Max 3 VA (24VAC)
Dostępne zakresy pomiarowe: [standardowe]
- -50...+50 Pa
- 0...100 Pa
- 0...200 Pa
- 0...500 Pa
- 0...1 kPa
- 0...2 kPa
- 0...5 kPa
Błąd pomiarowy: < ± 0,5 % zakresu ± 0,5 Pa
Dryft temperaturowy: < ± 0,5 % /10 °C
Tłumienie programowane: 0,0...9,9 sec.
Wejście do kompensacji wpływu temperatury: Pt-100, Pt-1000 oraz 0/2..10VDC lub 0/4..20mA
Wyjście: Dwa sygnały analogowe, 0/2...10 VDC, 0/4...20 mA programowalne. Obydwa mA oraz V mogą być wykorzystywane równolegle
Alarm: Dwa kanały niezależne dla wysokiego/niskiego poziomu, alarm optyczny czerwony LED oraz sygnalizacja dźwiękowa
Micaflex PU3:
Moduł wykonawczy przedmuchu rurek spiętrzających serii MicaFlex PU3 przeznaczony jest do współpracy z przetwornikami różnicy ciśnień serii PFT. Moduł zapobiega zatykaniu się podłączonych do niego elementów uśredniających przepływ. Przeznaczony do wykorzystywania w trudnych zapylonych warunkach lub gdy występuje podwyższona ilość skroplin. Nadajnik steruje zaworem elektromagnetycznym odcinających sprężone powietrze. Przedmuchiwanie może być ustawione w zakresie od 30 do 3600 sekund, a każdy okres czyszczenia od 0 do 99 sekund. Podczas czyszczenia sygnał wyjściowy z przetwornika zamrażany jest na ostatnim poziomie w celu uniknięcia zakłóceń w pomiarze.
Dane techniczne:
Zasilanie: 24VAC 50/60 Hz lub 24VDC.
Pobór prądu: 25 VA
Sygnał: 12...15 VDC
Sprężone powietrza: 6...8bar, oczyszczone
Przyłącze procesowe: G1/8” gwint wewnętrzny.
Przyłącze na rurkę 8/6 mm lub 6 mm Cu w zestawie, należy specyfikować przy zamówieniu
Przyłącze sprężonego powietrza: G1/8” gwint wewnętrzny
Wymiary [WxHxD]: 120 x 122 x 90 mm

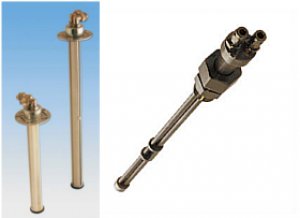

Element pomiarowy uśredniający MFS:
Dwie wersje wykonania dla instalacji klimatyzacyjnych i wentylacyjnych do wyboru MFS-C (dla kanałów okrągłych) lub MFS-R (dla kanałów prostokątnych)
Długość sondy dla kanałów okrągłych: do 1250mm oraz 2000mm dla kanałów prostokątnych
Zakres pomiarowy: 2...25 m/s
Max. temperatura pracy: 80°C, (dla MFS-SS: +600°C)
Maksymalny wymiar MFS: 2500mm, MFS-SS:1000mm
Maksymalny błąd pomiarowy < ±3...5%
Max. ciśnienie statyczne: 100 kPa

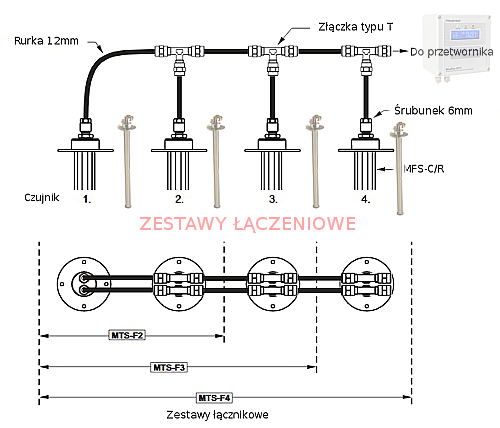

Do połączenia wyprowadzeń kilku rurek w jeden zastaw do przetwornika różnicy można wykorzystać opcjonalne akcesoria:
- MTS - F2 dla 2szt
- MTS - F3 dla 3szt.
- MTS - F4 dla 4szt. (rysunek obok)
Cechy:
- Wysoka dokładność pomiarowa
- Wyższa wartość ciśnienia różnicowego w porównaniu do rurek Prandtla
- Niski spadek ciśnienia wynikający z oporów na rurce
- Standardowe i specjalne wymiary
- Opatentowana konstrukcja
- Możliwość dodatkowej ochronnej powłoki epoksydowej

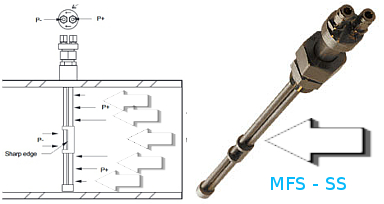

- MFS jest również dostępny w konstrukcji stalowej nierdzewnej kwasoodpornej maksymalna długości 1000 mm
Wzór wyliczenia prędkości lub wydajności za pomocą rurki uśredniającej:
Współczynnik Km znajduje się na tabliczce przy czujniku.
gdzie:
- ρ = gęstość odniesiona do warunków standardowych [kg/m³]
- ΔP = różnica ciśnień na rurce (z przetwornika) [Pa]
- B = ciśnienie barometryczne [hPa]
- Km = współczynnik charakterystyczny dla danego typu rurki - podany przez producenta
- A = pole powierzchni kanału [m²]
- Q = przepływ [m³/s]
Opis:

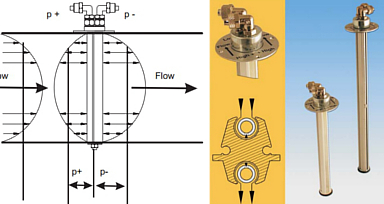

Czujnik przepływu Micatrone MFS został opracowany w celu zaspokojenia dużego zapotrzebowania na dokładny pomiar przepływu powietrza we wszystkich typach systemów sterowania powietrzem. MFS mierzy średnią prędkość powietrza w danym przekroju kanału. MFS mierzy całkowite ciśnienie (p +) oraz ciśnienie statyczne (p-). Razem obie, p + i p-, tworzą różnicowe ciśnienie, z którego można obliczyć przepływ / prędkość. Różnica ciśnień jest 2,5x większa niż uzyskana przez pomiary za pomocą rurek Prandtla (łatwiejszy precyzyjny pomiar przepływu)
Przykładowo zestaw pomiarowy dla kanału o średnicy 250mm:
- 1szt. MFS-C-250mm
- 1szt. MTS-T-400 czujnik temperatury
- 1szt. pc MF-PFTT/0...200 Pa przetwornik różnicy ciśnień
- 2szt. 6 mm Cu przyłącze miedziane
- 1szt. PU-3 sterowanie przedmuchem
- 2szt. 6 mm Cu przyłącze miedziane
Cena zestawu: 5500zł + VAT
Do pobrania:
Karta katalogowa: Rurka spiętrzająca uśredniająca MFS | |
Karta katalogowa: Sonda uśredniająca MFS-SS | |
Karta katalogowa: Moduł przedmuchu rurek spiętrzających PU3 | |
Karta katalogowa: Łączenie rurek MFS | |
Karta katalogowa: Sposób instalacji MFS-SS | |
Karta katalogowa: Przetwornik niskich ciśnienie MF-PFT | |
Karta katalogowa: Przetwornik niskich ciśnienie MF-PFTT | |
Instrukcja: Przetwornik Micatrone PFTT |
