- Pomiar temperatury już od 0°C
- Pomiar temperatury powierzchni metalicznych i niemetalicznych o niskiej lub zmiennej emisyjności
- Mniejszy wpływ światła słonecznego w porównaniu do CT 3ML
- Lepsza stabilność przy szybkich zmianach temperatury otoczenia w porównaniu do CTfast
- Jeśli liczy się szybkość — najszybsza reakcja i czas ekspozycji spośród wszystkich pirometrów firmy Optris
- Wbudowany interfejs USB.
- Przeznaczony do pomiarów tlenków metali, ceramiki lub materiałów o nieznanej lub zmiennej emisyjności.
- Szybka produkcja wielkoseryjna lub procesy pakowania (np.: monitorowanie temperatury wyprasek PET)
- Zastosowania związane z bezpieczeństwem ruchu przy dużych prędkościach (np.: kolej - wykrywanie przegrzania osi kolejowych)
Zakres pomiarowy:
- CTlaser 4ML: 0...500°C | detektor: 2.2...6µm | optyka zależna od wersji

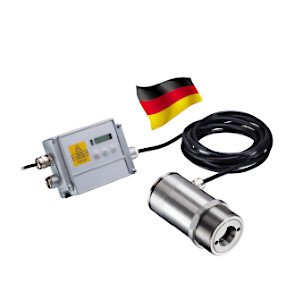

Pirometr przeznaczone do bezkontaktowego pomiaru temperatury w warunkach przemysłowych i laboratoryjnych przy pomiarach temperatury metali, w procesach jego formowania, utleniania oraz przy pomiarach temperatury materiałów ceramicznych. Wszędzie tam gdzie koniecznym jest detektora o niskiej długości fali. Zastosowanie takiego detektora dla materiałów o niskim współczynniku emisyjności powoduje wyraźny spadek wartości błędu pomiarowego uzależnionego od właściwego ustawienia tego współczynnika. W głowicy pomiarowej wbudowano nowy typ detektora: InAsSb (indowo -arsenowo- antymonowy)
Typowe aplikacje:
- Szybkie linie technologiczne lub procesy pakowania (np.: monitorowanie temperatury preform PET)
- Bezpieczeństwo ruchu dużych prędkości (np .: kolej - wykrywanie zagrzanych maźnic)
- Pomiar metali, tlenków metali, ceramiki lub materiałów o nieznanej lub zmieniającej się emisyjności

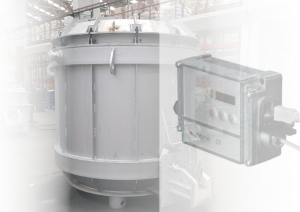

Elektronikę pirometru Optris CT zamknięto w pyło i bryzgoszczelnej obudowie. Użytkownik ma możliwość wyboru sygnału wyjściowego spośród następujących (0/4-20 mA, 0-5/10 V lub symulacja termopar J lub K) oraz cyfrowego z interfejsem USB wbudowanym standardowo i opcjonalnym RS232 lub RS485 wraz z oprogramowaniem CompactPlus Connect (od wersji 1.5.7). Oprogramowanie to umożliwia monitoring temperatury mierzonej oraz konfigurację parametrów pracy przetwornika. Użytkownik ma także możliwość programowania parametrów z zewnętrznej klawiatury a dzięki wyświetlaczowi LCD może monitorować ich wartość. Bez konieczności komputera można konfigurować takie parametry jak: zakres temperaturowy, emisyjność, transmitancje, część sygnałów procesowych.
Nowością jest oprogramowanie na telefon z wbudowanym system operacyjnym Android o nazwie Android IRmobile poprzez interfejs USB.
W opcji:
- Moduł wyjścia cyfrowego w standardzie MODBUS RTU
- Moduł z interfejsem zgodnym z Profibus-DP umożliwiającym podpięcie sie do istniejącego lub nowego systemu typu SCADA. Łącznie z modułem transmisji danych klient otrzymuje plik konfiguracyjny IT010A90.gsd. Plik umożliwia współpracę z programami konfiguracyjnymi m.in.: SIMATIC MANAGER lub Hilscher SyCon.
- CAN-BUS
- Ethernet
Cechy charakterystyczne:
Rodzaje wyjść:
- Kanał 1: 0...20mA, 4...20mA, 0...5V, 0...10V, termopara K, termopara J
- Wyjście cyfrowe USB w opcji RS232, RS485
Alarmowe AL2 (w standardzie):
- Wyjście alarmowe AL2 na płytce elektroniki (z histerezą 2oC) typu OpenCollector (24V/50mA) programowane z klawiatury poprzez ustawienie zmiany koloru podświetlania wyświetlacza Alarmu 2
Alarm optyczny (zmiana koloru podświetlenia wyświetlacza):
- zmiana koloru podświetlenia wyświetlacza:Alarm 1 | normalnie zamknięty | - dół - kolor niebieski alarm aktywny
Alarm 2 | normalnie otwarty | - góra - kolor czerwony alarm aktywny
Kolor zielony oba alarmy nieaktywne
W przypadku zakupu płytki przekaźników ACCTRI z dwoma optycznie izolowanymi przekaźnikami 60VDC/42VAC, 0.4A, poziomy ich zadziałania są skorelowane z alarmami optycznymi zmieniającymi kolor podświetlenia wyświetlacza
UWAGA: programowanie sposobu i rodzaj działania kanału 2 wyjścia alarmowego Al2 oraz trybu pracy przekaźników tylko poprzez interfejs cyfrowy z dołączonego oprogramowania.
3 programowane wejścia binarne:
- sterowanie wartością emisyjności
- kompensacja temperatury otoczenia
- wyzwalanie funkcji specjalnych
Zakres pomiarowy | rozdzielczość optyczna:
- 4ML: 0...500°C | detektor: 2.2...6µm |
Temperatura pracy:
- elektronika: 0...70°C
- głowica: 0...50°C (przy włączonym celowniku laserowym)
DANE TECHNICZNE
Parametr | CTlaser 4ML | ||||
---|---|---|---|---|---|
Zakres pomiarowy | 0 ... 500°C | ||||
Optyka (standard) | - patrz optyka | ||||
Stała czasowa (T95) | 300μs | ||||
Dokładność | ±(0.3% w.o. + 2°C) | ||||
Powtarzalność | ±(0.1% w.o. + 1°C) | ||||
Dryft termiczny | ±0.05% lub ±0.5°C/K co większe | ||||
Emisyjność (ustawiana klawiszami lub interfejsem) | 0.100 do 1.100 | ||||
Transmisyjność (ustawiana klawiszami lub interfejsem) | 0.100 do 1.000 | ||||
Wyjście analogowe | Kanał 1: 0/4-20 mA, 0-5/10 V lub termoparowe J lub K | ||||
Wyjście alarmowe AL2 (standard) | open collector 24V / 50mA programowane alarmem AL2 zmieniającym kolor podświetlenia wyświetlacza, stała histereza 2K | ||||
Wyjście przekaźnikowe (opcja) | podwójne, optycznie izolowane 2x60VDC/42AC 0.4A bezpotencjałowe, stała histereza 2K Zadziałania alarmu sygnalizowane czerwoną diodą obok wyświetlacza. (Sposób działania programowany z komputera przez opcjonalne wyjście cyfrowe) . | ||||
Interfejs USB standard (opcja: Ethernet, RS232, RS485) |
RS232, RS485, USB dodatkowo moduł ModbusRTU lub PROFIBUS DP, Ethernet lub CAN-BUS |
||||
Długość kabla sonda- elektronika | standard 3mb opcja: 8,15mb |
||||
Funkcje przetwarzania sygnału | °C/°F, średnia, min., max., pik z funkcją programowania przesunięcia | ||||
Zasilanie | 8...36VDC, pobór prądu 100mA | ||||
Temperatura otoczenia | głowica: -20...50°C lub 70°C elektronika: -20...70°C |
||||
Odporność głowicy na wibracje | IEC 68-2-6: 3G,11...200Hz | ||||
Temperatura przechowywania | -40...85°C | ||||
Materiał obudowy | stal nierdzewna | ||||
Stopień ochrony | IP65 | ||||

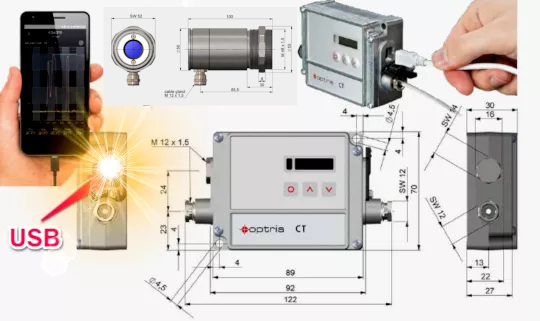

Wymiary | sonda: ø50 x 100mm, gwint M48x1.5 długość 30mm elektronika: 120x70mm |
||||
Masa netto | głowica 600g elektronika 420g |
W przypadku wyboru opcji wyjść przekaźnikowych nie można równolegle korzystać z wyjścia USB lub RS. W celu zaprogramowania progów zadziałania przekaźników koniecznym jest wpięcie na czas programowania modułu RS lub USB a następnie wypięcie i ponowne umieszczenie w tym miejscu modułu wyjść przekaźnikowych.

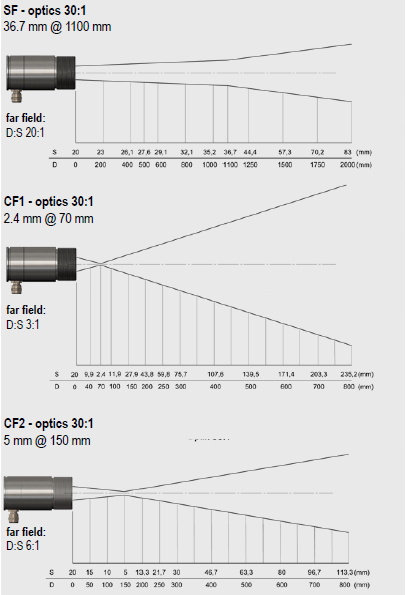

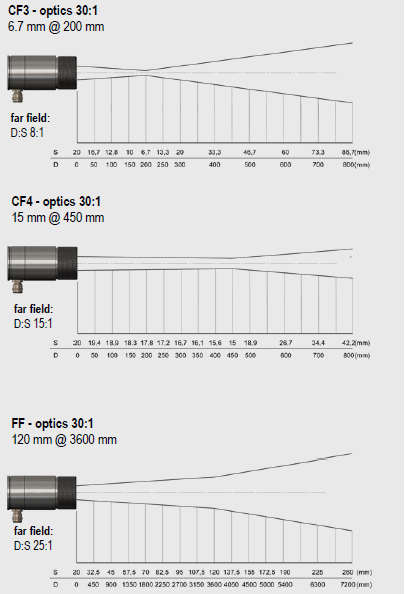

Optyka:
Cena: 950Euro + VAT
