Kontrolowane parametry:
- temperatura
- wilgotność
- ciśnienie barometryczne
- brak napięcia (zasilania)
- zalanie
- zadymienie
- przepływ powietrza
- otwarcie drzwi
- z przekaźnikami wyjściowymi i wejściami binarnymi
Opis
- podwójny wyświetlacz LCD
- wysoka stabilność długo-czasowa
- łatwe programowanie, strojenie i kalibracja
- w komplecie z Certyfikatem Kalibracji producenta
- sygnalizacja alarmowa
- wyjścia przekaźnikowe
- z 3 wejściami binarnymi

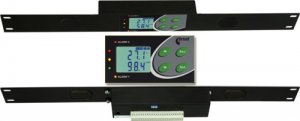

Dostępne wersje w obudowie RACK każdy z nich ma wbudowane dwa przekaźniki wyjściowe:
H4531R - temperatura + 3 sygnały binarne
H3531R - temperatura + wilgotność + 3 sygnały binarne
H7531R - temperatura + wilgotność + ciśnienie barometryczne + 3 sygnały binarne
Przetworniki z nowej serii H... przeznaczone są zależnie od typu do pomiaru temperatury, wilgotności i ciśnienia barometrycznego (barometry). Na wyświetlaczu w zależności od modelu mogą być prezentowane 2 wartości pomiarowe, jako trzeci np. temperatura punktu rosy lub inny parametr z typoszeregu w miejsce punktu rosy. Elektronika jest zamknięta w odpornej plastikowej obudowie a czujniki temperatury i wilgotności w sondach z filtrem. Duży podwójny wyświetlacz LCD wskazuje jednocześnie wartość temperatury i wilgotności a dodatkowo wartość temperatury punktu rosy lub innego wybranego parametru. Dodatkowym atutem jest wejście binarne do rejestracji np. otwartych drzwi. Każdy z prezentowanych przetworników posiada podwójne wyjście przekaźnikowe plus 3 wejścia binarne
Wysokiej jakości polimerowy czujnik pojemnościowy zapewnia świetną stabilność długo czasową, odporność na wodę i skondensowaną parę wodną. Przetwornik jest skonstruowany do pracy w środowisku nieagresywnym.
Główne zastosowania
- serwerownie
- urządzenia telekomunikacyjne
- pomieszczenia klimatyzowane
Mierzone parametry (w zależności od typu)
- temperatura w zależności od typu; -30...+105°C
- wilgotność względna [%]; 0...100%
- ciśnienie barometryczne [hPa]; 600...1100hPa
- temperatura punktu rosy [°C]; -60...+80°C,
- wilgotność bezwzględna [ g/m3]; 0...400g/m3
- wilgotność właściwa [g/kg]; 0...550g/kg
- współczynnik zmieszania [g/kg]; 0...995g/kg
- Entalpia wilgotnego powietrza [kJ/kg]; 0...995kJ/kg

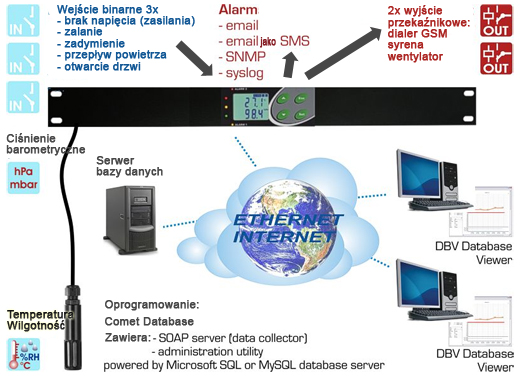

Przetwornik monitorujący parametry środowiskowe w obudowie 19-calowej typu rack -1U. Można go zainstalować w szafie ze względu na jego płytką konstrukcję. Model wyposażony jest w czujnik temperatury i wilgotności całość na jedno metrowym kablu. Przetwornik posiada również trzy wejścia binarne do wykrywania zdarzeń dwustanowych - np. zaniku zasilania, pojawienia się wody, zadymienia, przepływ powietrza, zbicia szyby, otwarcia drzwi itp. Urządzenie Rack zapewnia zasilanie 5VDC i 12DC wszystkich zewnętrznych czujników i detektorów.
Duży podwójny wyświetlacz LCD wskazuje jednocześnie temperatury, wilgotność. Parametry są łatwo regulowane z klawiatury przetwornika lub z komputera. Przetwornik wyposażony jest w dwa wyjścia przekaźnikowe do sygnalizacji alarmów lub sterowania innymi urządzeniami. Każdy przekaźnik może być przypisany do dowolnej wartości mierzonej.
APLIKACJE - monitoring temperatury, wilgotności, ciśnienia barometrycznego online plus za pomocą zewnętrznych elementów spadek napięcia, zalanie, dym, przepływ powietrza, otwarcie drzwi itd.
Krótki przegląd funkcji:
Modbus: | Za pomocą protokołu Modbus jest możliwy odczyt mierzonych parametrów, ustalanie wartości limitów alarmowych, kalibracja sondy, odczyt wersji firmware\'u. Jest możliwa jednoczesna komunikacja za pomocą trzech portów. Standardowo pierwszym z nich jest port numer 501 a kolejne dwa są definiowane przez użytkownika. |
Telnet: | Port 9999 pozwala na ustawienie limitów alarmowych (limity dolne i górne dla T, RH, Tdp, histerezy i opóźnienia), numery portów Modbus oraz porty Konsoli Informacyjnej, adresy e-mail, adresy SNMP, opis przetwornika, czas odświeżania strony www, uaktywnienie każdego kanału komunikacyjnego. Zabezpieczenie hasłem tego portu jest aktywne. |
Strony WWW: | Wyświetlane są aktualne wartości mierzone, limity alarmowe i stany alarmów. Nie ma możliwości modyfikacji nastaw w tym trybie. |
SNMP: | Jest możliwy odczyt aktualnie mierzonych wartości i limitów alarmowych. W razie wystąpienia alarmu, komunikat alarmowy (trap) jest przesyłany na adresy zdefiniowane przez użytkownika. |
SOAP: | Prosty protokół wymiany informacji w rozproszonym środowisku. Składnia bazuje na XML Przetwornik wysyła aktualne dane pomiarowe w formacie SOAP z zaprogramowanym wcześniej interwałem czasowym: 10...65535s. |
ALARMY | |
SYSLOG: | Umożliwia rejestrację zdarzeń. Przetwornik może wysłać informację tekstową po niespodziewanym zdarzeniu takim jak: restart przetwornika, aktywacja alarmu, błąd komunikacji z SNTP, wpis nowego firmware, dezaktywacja alarmu |
SNMP: | Po przekroczeniu zaprogramowanej wartości alarmowej temperatury, wilgotności, ciśnienia lub wyliczanych parametrów, przetwornik może wysłać trap alarmowy do 3 zdefiniowanych wcześniej adresów IP |
Strona www: | Informacja na stronie o przekroczeniu limitów alarmowych |
E-mail: | W razie wystąpienia alarmu jest wysyłany ostrzegawczy e-mail na adresy zdefiniowane przez użytkownika (maksymalnie 3 adresy). |
Dane techniczne
Wyjście:
|
Ethernet |
Mierzone parametry
|
Temperatura + Wilgotność + Ciśnienie (w zależności od modelu) |
Konstrukcja
|
Czujnik T+RH na kablu, czujnik ciśnienia wbudowany |
Obudowa
|
Typ RACK 19" |
Zakres pomiarowy temperatury
|
-30...105°C |
Przekaźnik wyjście:
|
2x |
Wejście dwustanowe
|
3x binarne |
Interwał pomiarowy
|
2s |
Zakres wilgotności względnej:
|
0 do 100% |
Dokładność pomiaru wilgotności :
|
±2.5% wilgotności względnej od 5 do 95% przy 23°C |
Dokładność pomiaru temperatury:
|
±0.4°C w zakresie -30...100°C oraz ±0.4% w pozostałym |
Zakres pomiarowy temperatury punktu rosy :
|
-60...+80°C |
Dokładność wyznaczania temperatury punktu rosy :
|
±1.5°C <25°C oraz 30 do 95% RH (obliczana z temperatury i wilgotności względnej) |
Wilgotność bezwzględna:
|
0...400g/m3 dokładność: ±3g/m3 dla T <40°C |
Wilgotność właściwa:
|
0...550g/kg dokładność: ±2g/g dla T <35°C |
Współczynnik zmieszania:
|
0...995g/kg dokładność: ±2g/g dla T <35°C |
Entalpia wilgotnego powietrza:
|
0...995kJ/kg dokładność: ±3kJ/kg dla T <25°C |
Dokładność zakres dla ciśnienia barometrycznego :
|
±1.3hPa przy 23°C zakres: 600...1100hPa |
Wyświetlane jednostki ciśnienia:
|
hPa, kPa, mbar, mmHg, inHg, inH2O, PSI, oz/in^2 |
Zakres temperatur pracy przetwornika:
|
-30 to +80°C |
Zakres temperatur pracy wyświetlacza LCD:
|
czytelny do temperatury +70°C, zalecane wyłączenie wyświetlacza powyżej 70°C |
Wejściowy sygnał binarny:
|
dla wejścia napięciowego bezpotencjałowego, otwarty kolektor, dwustanowy sygnał napięciowy, wejścia nie są galwanicznie izolowane |
Minimalna długość impulsu dla sygnału binarnego:
|
500ms |
Napięcie otwartego styku:
|
3.3V |
Niski poziom napięcia:
|
0...0.2V |
Wysoki poziom napięcia:
|
+3.0 ...+30V |
Wyjście przekaźnikowe:
|
2x 50V/2A/60VA |
Stopień ochrony:
|
Elektronika - IP30, |
Złącze LAN (dla odpowiedniego typu)
|
Gniazdo RJ-45, 10Base-T lub 100Base TX |
Zasilanie:
|
12VDC, max 1W |
Złącze zasilania:
|
koncentryczne, średnica 5.5 / 2.1 mm |
Wymiary obudowy
(W x H x D): |
483 x 44 x 45 mm |
Akcesoria
Certyfikat kalibracji producenta, instrukcja obsługi. Darmowe oprogramowanie do konfiguracji przetwornika można w każdej chwili można pobrać indywidualnie.
Akcesoria opcjonalne
Dostępne oprogramowania do wyboru:
Do pobrania:
Karta katalogowa - higrostaty obudowa RACK z wyjściem Ethernet: Przetwornik wilgotności do szaf serwerowych z wyjściem ethernetowym i przekaźnikowym w obudowie RACK |
