- Producent: Optris
- Model: optris BR400
- Zakres pomiarowy Totocz.+5oC...+400oC
- Dokładność ±1% wartości mierzonej, ±1 cyfra
- Rozdzielczość 0,1
- Radiator 128 mm
- Czas stabilizacji 45 minut
- Zwarta kompaktowa obudowa
- Idealne urządzenia do sprawdzania i kalibracji pirometrów
OPIS

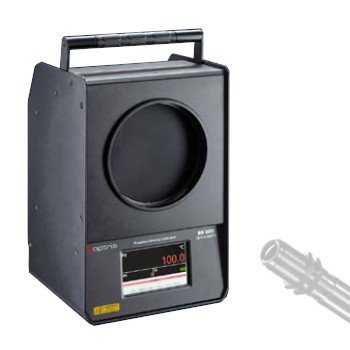

Piec kalibracyjny BR400 przeznaczony jest do sprawdzania i kalibracji pirometrów w zakresie do 400oC. Kalibrator wyposażono w precyzyjny mikroprocesorowy regulator temperatury odpowiedzialny za stabilne utrzymywanie temperatury radiatora.
ZASADA DZIAŁANIA
Wszystkie obiekty emitują promieniowanie podczerwone - im temperatura ciała jest wyższa, tym jego cząstki są bardziej aktywne i tym wyższy jest poziom emitowanej energii podczerwonej. Integralną częścią pirometru jest układ optyczny, który gromadzi energię promieniowania podczerwonego mierzonego obiektu i ogniskuje ją na detektorze. Detektor zamienia energię podczerwoną na sygnał elektryczny, który jest wzmacniany, zamieniany na postać cyfrową, a następnie wyświetlany na wskaźniku pirometru. Widać więc, że mierząc moc promieniowanej przez ciało energii podczerwonej możemy określić jego temperaturę. Źródłem promieniowania jest piec kalibracyjny BR400 o znanym i określonym współczynniku emisyjności charakterystycznym dla materiału radiatora. W przypadku naszego pieca jest to >0.95.
GŁÓWNE DZIEDZINY ZASTOSOWAŃ
Kalibrator pirometrów BR400 jest niezbędnym narzędziem do sprawdzania poprawności pomiarów temperatury poprzez pirometry mające kontrolować prawidłowość pracy i zabezpieczać przed ewentualnymi uszkodzeniami takich urządzeń jak: łożyska, silniki, zawory, przewody i wyłączniki elektryczne, instalacje chłodnicze i parowe, stan izolacji termicznych, węzły cieplne, części silników, głowice pras hydraulicznych.
Okresowa kontrola mierników bezkontaktowych temperatury.
Odporny, dokładny i poręczny kalibrator dla szybkich i łatwych okresowych pomiarów parametrów bezkontaktowych mierników temperatury, które to mierniki w procesach technologicznych pozwalają utrzymać pod kontrolą odpowiedni poziom jakości i/lub kontrolować fazy produkcji, czynności obsługowych, transportu i ochrony np. gotowanej i zamrażanej żywności.
Kalibrator (Źródło promieniownia podczerwonego) BR400 jest idealnym urządzeniem pomiarowym spełniającym standard ISO9000.

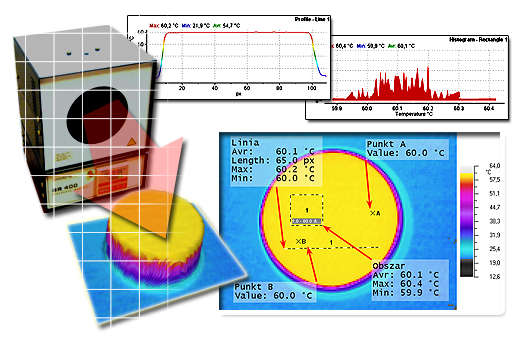

Zdjęcie pieca wykonane kamerą termowizyjną NEC model ThermoShot F30:
DANE TECHNICZNE
Zakres pomiarowy [T] | Totoczenia+5oC ... 400oC |
Temperatura otoczenia
|
0 - 50oC |
Waga
|
4.5 kg |
Wymiary (H x B x T)
|
325 mm x 230 mm x 230 mm |
Czujnik temperatury
|
Pt100 |
Regulator
|
PID |
Zasilanie
|
220 V AC, 50 Hz |
Pobór prądu
|
500 W |
Dokładność
|
1% wartości mierzonej ±1 cyfra ± 0,5°C przy 50°C ± 1°C przy 100°C ± 0,3°C przy 250°C ± 2,0°C przy 400°C |
Rozdzielczość
|
0.1oC |
Średnica radiatora
|
128 mm |
Współczynnik emisyjności
|
0.97 ± 0.02 dla zakresu 8...14μm |
Czas stabilizacji temperatury
|
15 minut (od 25...100°C) 40 minut (od 25...400°C) |

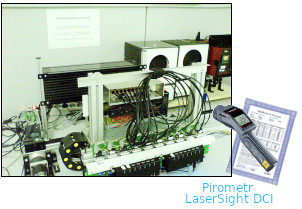

Do pomiarów precyzyjnych producent zaleca zakup wzorcowego pirometru LaserSight- DCI1 z certyfikatem z Laboratorium. Pirometr dostarczany jest z dokumentem kalibracji w 3 punktach 25, 166, 350°C.
Wymagania dla Laboratorium Kalibracyjnego
Podstawowe wymagania dla laboratorium kalibracyjnego to:
- Pomieszczenie laboratoryjne o stabilnej temperaturze i wilgotności
- Sprzęt pomiarowy do pomiaru temperatury i wilgotności powietrza
- Referencyjne źródło promieniowania
- Pirometr referencyjny do zachowania spójności pomiarowej promieniowania np. LaserSight DCI1 lub inny dedykowany przyrząd do kalibracji
- Regulowany uchwyt do mocowania pirometrów
Do tworzenia świadectw kalibracji obok temperatury i wilgotności w laboratorium konieczne jest również podanie odległość i średnicy źródła (geometria kalibracji).
