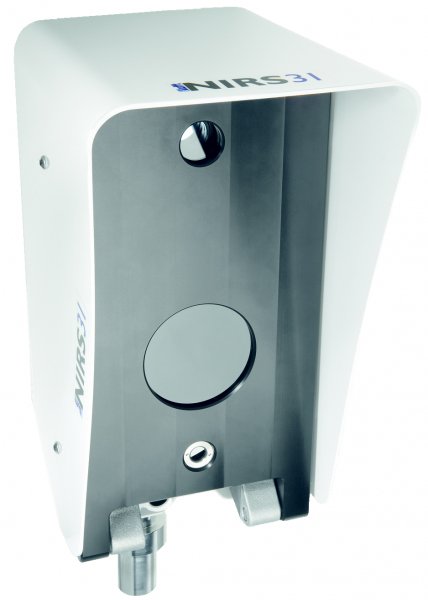

Bezinwazyjny i łatwy w montażu czujnik drogowy NIRS31 umożliwia:
- Pomiar stanów nawierzchni, takich jak: wilgoć, lód, śnieg lub szron
- Pomiar grubości filmu wodnego
- Pomiar procentowego udziału lodu w wodzie i określenie temperatury zamarzania
- Pomiar przyczepności nawierzchni
- W pełni zintegrowany pomiar temperatury powierzchni - zasada pirometryczna - opcja
Przetwornik mierzy precyzyjnie odległość, metodą emisji wiązki światła laserowego dla długości bezpiecznej dla oka. W przeciwieństwie do czujników pokrywy śnieżnej z wykorzystaniem metody ultradźwiękowych, laserowa technika pomiaru niezależna jest od zmian temperatury. Nawet jeśli proces pomiaru jest osłabiony przez opad lub zwierzynę, NIRS31 wydłuża czas pomiaru i filtruje wyniki w krótkich przedziałach czasowych. Dodatkowo sygnał umożliwia dyskryminację śniegu i trawy lub innych powierzchni naturalnych.
Cechy
- Określenie głębokości śniegu metodą opto-elektroniczną
- Ekonomiczny i bezproblemowy pomiar
- Kompaktowa, odporny na warunki atmosferyczne obudowa
- Skuteczne tłumienie światła pochodzącego od tła
- Możliwość dyskryminacji śniegu i trawy
Dane techniczne
Wymiary | Wysokość 425 mm, Szerokość 225mm, Głębokość 285mm |
Waga | 10 kg |
Warunki przechowywania | |
Dopuszczalna temperatura otoczenia | -40...70°C |
Wilgotność względna | <95% bez kondensacji |
Warunki pracy | |
Zasilanie | 24 VDC ±10% |
Pobór prądu | ok. 40VA |
Temperatura pracy | -40...60°C |
Stopień ochrony obudowy | IP65 |
Pomiar warstwy | Woda, śnieg, lód |
Zasada | Optyczna |
Zakres pomiarowy | 0...2mm (śnieg 0 ... 10 mm) |
Rozdzielczość | 0.01mm |
Warunki dla powierzchni | Sucha, Wilgotna, Mokra, Zaśnieżona, Zalodzona |
Przyczepność | Zakres pomiarowy 0...1 (krytyczny ... suchy) |
Z czujnikiem drogowym temperatury | |
Zasada | Pirometryczna |
Zakres pomiarowy | -40 ... +70°C |
Dokładność | 0,8°C |
Rozdzielczość | 0,1°C |
Do pobrania:
Instrukcja: Bezinwazyjny czujnik drogowy NIRS31 | |
Katalog: Katalog zbiorczy stacji UMB Lufft |
