Możliwości i korzyści
- Zastosowana metoda pomiarowa WBGT, standardowa dla pomiaru obciążenia termicznego
- Wykonanie ATEX dostępne dla wybranych modeli

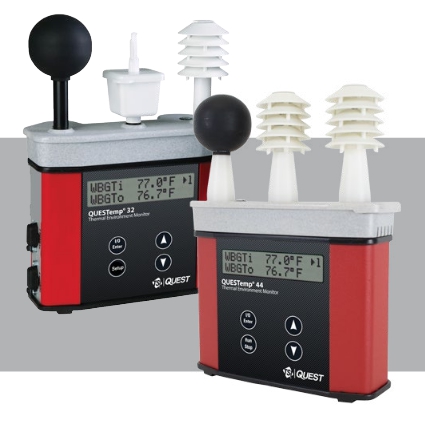

- Sprawdzona tradycyjna metoda pomiarowa z termometrem mokrym w modelach QUESTemp 32, 34, 36
- Sucha (bezobsługowa) metoda pomiarowa temperatury termometru mokrego w modelach QUESTemp 44, 46 i 48N
- Wygodna metoda wyznaczania parametrów dopuszczalnego czasu przebywania wg różnych norm pomaga w określeniu stosunku czasu pracy do odpoczynku (QESTemp 46i 48N)
- Stopień ochrony IP54 chroni urządzenie przez brudem, pyłem, wodą i olejem
- Odporność na trudy codziennego użytkowania w wymagających warunkach
- Możliwość pomiaru równoległego na 3 różnych poziomach wersja - 3

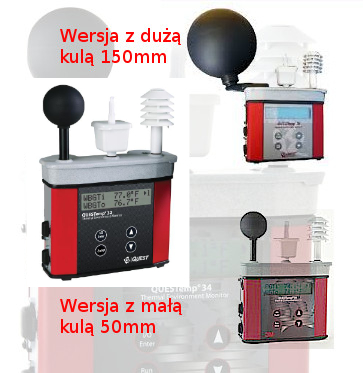

QUEST standardowo w pomiarach wykorzystuje mniejsze 2" czujniki poczernionej kuli, które to posiadają mniejszą stałą czasową niż standardowe 6". Całość obliczeń jest prowadzonych z współczynnikiem korygującym odpowiadającym kuli dużej 6".
Miernik mikroklimatu umożliwiający pomiar i sprawdzenie mikroklimatu wg następujących norm:
PN-EN 27243:2002 Środowiska gorące. Ocena obciążeń termicznych działających na człowieka pracującego, z wykorzystaniem wskaźnika WBGT
PN-EN ISO 8996:2005 Ergonomia środowiska termicznego - Określanie tempa metabolizmu
PN-EN ISO 7726:2002 Ergonomia środowiska termicznego - Przyrządy do pomiaru wielkości fizycznych
Miernik umożliwia pomiar następujących parametrów:
1. Temperatura termometru kulistego - pomiar temperatury poczernionej kuli - Tg
2. Temperatura termometru mokrego z naturalną wntylacją - Tnw
3. Temperatura otoczenia
4. Na podstawie zmierzonych parametrów wylicza:
WBGTIndoor: wskaźnik temperatury wewnętrznej wilgotnego termometru kulistego służący do oceny średniego wpływu oddziaływania ciepła na człowieka w okresie reprezentatywnym dla jego pracy, z pominięciem obciążeń termicznych bliskich strefom komfortu termicznego i występujących w ciągu krótkich (kilkuminutowych) okresów.
WBGTOutdoor : wskaźnik temperatury zewnętrznej wilgotnego termometru kulistego. Wartości uzyskane z pomiarów muszą być porównane z dopuszczlnymi wynikającymi z przepisów
Czujniki
Z czujnikiem mokrym |
Z czujnikiem suchym | |||||
Model | QT32 | QT34 | QT36 | QT44 | QT46 | QT48N |
Czujnik T | + | + | + | |||
Czujnik mokry Tnw | + | + | + | |||
Czujnik suchy Tnw | + | + | + | |||
Kulisty czujnik Tg | + | + | + | + | + | + |
Czujnik RH | + | + | + | + | + | + |
Czujnik prędkości | o | o | ||||
+ - standardowo o - opcjonalnie |
Dane techniczne
QT32 | QT34 | QT36 | QT44 | QT46 | QT48N | |
Parametry mierzone | ||||||
T, Tnw, Tg, RH | + | + | + | + | + | + |
V | o | o | ||||
Wskaźnik WBGTi | + | + | + | + | + | + |
Wskaźnik WBGTo | + | + | + | + | + | + |
Wskaźnik HUMIDEX | + | + | + | + | + | |
°C/°F | + | + | + | + | + | + |
Rejestracja danych | + | + | + | + | + | |
Rejestracja zdarzeń | + | |||||
Pomiar WBGT na 3 poziomach | o | o | o | o | o | |
Temperatura robocza | ||||||
Temperatura pracy czujników -5 do 100°C | + | + | + | + | + | + |
Temperatura pracy elektroniki -5 do 60°C | + | + | + | + | + | + |
Analiza danych | ||||||
Oprogramowanie DMS | + | + | + | + | + | + |
Wskaźniki PMV/PPD | o | o | ||||
Interfejs | ||||||
RS232 | + | + | + | + | + | + |
Zasilanie (wszystkie modele zawierają zasilacz AC) | ||||||
Bateria 9V (czas pracy) | 140 | 140 | 140 | 80 | 80 | 80 |
Akumulator NiMH | 300 | 300 | 300 | 160 | 160 | 160 |
Parametry mechaniczne | ||||||
Gniazdo statywu | + | + | + | + | + | + |
Gniazdo czujników zewn. | + | + | + | + | + | + |
Stopień ochrony IP54 | + | + | + | + | + | + |
Wymiary 234x183x76 mm | + | + | + | + | + | + |
Masa 1.2kg z czujnikami | + | + | + | + | + | + |
Certyfikacja | ||||||
ATEX | + | + | + | |||
Oznakowanie CE | + | + | + | + | + | + |
Podstawy prawne oceny ryzyka w mikroklimacie gorącym
Ryzyko w mikroklimacie gorącym jest opisane w rozporządzeniu ministra pracy i polityki społecznej z dnia 29 listopada 2002 r. w sprawie najwyższych dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia w środowisku pracy (DzU nr 217, poz. 1833) wraz z zmianami z którego wynika:
- kryterium zaklasyfikowania środowiska termicznego do obszaru mikroklimatu gorącego stanowi wartość wskaźnika PMV (przewidywana ocena średnia) w zakresie powyżej +2,0
- obciążenie termiczne w mikroklimacie gorącym określa się za pomocą wskaźnika WBGT, wyrażonego w stopniach Celsjusza (°C). WBGT (wet bub globe temperaturę) wskaźnik służący do oceny średniego wpływu oddziaływania ciepła na człowieka w okresie reprezentatywnym dla jego pracy, z pominięciem obciążeń termicznych bliskich strefom komfortu termicznego i występujących w ciągu krótkich (kilkuminutowych) okresów. Nazwa wskaźnika WBGT pochodzi od nazw mierników wykorzystywanych do jego określania: czujnika do pomiaru temperatury w stanie wilgotnym (wet bulb) oraz czujnika do pomiaru temperatury poczernionej kuli (globe temperaturę).
- wartości WBGT nie mogą przekraczać w ciągu 8-godzinnego dobowego wymiaru czasu pracy wartości dopuszczalnych w normie PN-EN 27243:2005
Wersje z PMV i PPD:
Umożliwiają analizę gorącego mikroklimatu poprzez index WBGT oraz analizę
- PMV : przewidywana ocena średnia - wyraża subiektywne wrażenia cieplne osób przebywających w danym środowisku i
- PPD : przewidywany odsetek niezadowolonych, określa procentowy udział oceniających zdecydowanie negatywnie badane środowisko termiczne.
Na podstawie pomiarów z odpowiednich sond można wyliczyć:
- WBGTIndoor: wskaźnik temperatury wewnętrznej wilgotnego termometru kulistego służący do oceny średniego wpływu oddziaływania ciepła na człowieka w okresie reprezentatywnym dla jego pracy, z pominięciem obciążeń termicznych bliskich strefom komfortu termicznego i występujących w ciągu krótkich (kilkuminutowych) okresów.
- WBGTOutdoor : wskaźnik temperatury zewnętrznej wilgotnego termometru kulistego
oraz
- PMV - (en. Predicted Mean Vote) jest wskaźnikiem, który przewiduje średnią ocenę dużej grupy osób określających swe wrażenia cieplne w siedmiostopniowej skali ocen opracowanej przez Fangera gdzie:
+ 3 - gorąco, + 2 - ciepło , + 1 - umiarkowanie ciepło, 0 - obojętnie, - 1 - umiarkowanie chłodno, - 2 - chłodno, - 3 - zimno
Wskaźnik PMV można określić, gdy zostanie oceniona aktywność fizyczna człowieka, oporność cieplna odzieży i gdy zostaną zmierzone następujące parametry środowiska: temperatura powietrza, średnia temperatura promieniowania, prędkość ruchu powietrza i cząstkowe ciśnienie pary wodnej. Wskaźnik PMV oparty jest na równowadze cieplnej ciała ludzkiego.

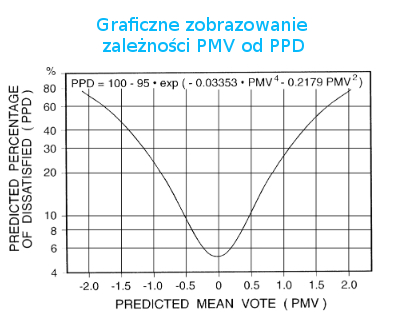

Znając PMV (wyliczany na podstawie w/w parametrów) można określić przewidywany odsetek osób niezadowolonych czyli oceniających zdecydowanie negatywie badane środowisko termiczne. W tym celu wykorzystywany jest wzór lub wykres opracowany na podstawie badań 1300 osób a następnie przeniesiony do normy ISO7716:
PMV: przewidywana ocena średnia - wyraża subiektywne wrażenia cieplne osób przebywających w danym środowisku. Zaleca się, aby wskaźnik PMV mieścił się w zakresie: -0.5 < PMV < +0.5 wtedy ilość niezadowolonych nie przekracza 10%
PPD : przewidywany odsetek niezadowolonych, określa procentowy udział oceniających zdecydowanie negatywnie badane środowisko termiczne.
Zgodny z następującymi normami:
PN-EN 27243:2002 Środowiska gorące. Ocena obciążeń termicznych działających na człowieka pracującego, z wykorzystaniem wskaźnika WBGT
PN-EN ISO 8996:2005 Ergonomia środowiska termicznego - Określanie tempa metabolizmu
PN-EN ISO 7726:2002 Ergonomia środowiska termicznego - Przyrządy do pomiaru wielkości fizycznych
PN-EN ISO 7730:2006 Ergonomia środowiska termicznego - Analityczne wyznaczanie i interpretacja komfortu termicznego z zastosowaniem obliczania wskaźników PMV i PPD oraz kryteriów lokalnego komfortu termicznego
QUESTEMP 32/34/36
QT-32 QT-32 MONITOR Komfortu cieplnego
QT-32/6 QT-32 z poczernioną kulą 6"
QT-34 QT-34 MONITOR Komfortu cieplnego
QT-34/6 QT-34 z poczernioną kulą 6"
QT-34-3 QT-34 ZESTAW REJESTRUJĄCY Z TRZEMA CZUJNIKAMI
QT-36 QT-36 MONITOR STRESU CIEPLNEGO QT-36/6
QT-36 z kulą 6"
QT-36-3 QT-36 ZESTAW TRÓJCZUJNIKOWY Z KULĄ 2"
Kalibracja i naprawa
CA-QT-32 QT-32 Akredytowana kalibracja
RA-QT-32 QT-32 Akredytowana naprawa i kalibracja
RS-QT-32 QT-32 Standardowa naprawa i kalibracja
CS-QT-32 QT-32 Standardowa kalibracja
CA-QT-34 QT-34 Akredytowana kalibracja
RA-QT-34 QT-34 Akredytowana naprawa i kalibracja
RS-QT-34 QT-34 Standardowa naprawa i kalibracja
CS-QT-34 QT-34 Standardowa kalibracja
CA-QT-36 QT-36 Akredytowana kalibracja
RA-QT-36 QT-36 Akredytowana naprawa i kalibracja
RS-QT-36 QT-36 Standardowa naprawa i kalibracja
CS-QT-36 QT-36 Standardowa kalibracja
CA-QT-3X Akredytowana kalibracja QT-3X
RA-QT-3X Akredytowana naprawa i kalibracja QT-3X
