Seria przetworników o ogólnym oznaczeniu jako HD37BT i HD37VBT przeznaczona jest w głównej mierze do kontroli poziomu dwutlenku węgla - CO2 w układach wentylacji. Dzięki temu układy działające w automatyce mogą zmienić ilość wymian powietrza na godzinę w zależności od wzrostu poziomu CO2 w pomieszczeniu. Szczególnie ma to znaczenie w zatłoczonych pomieszczeniach, arenach, kuchniach, auditoriach, szkołach, szpitalach, szklarniach i wielu innych obiektach. Każdy z przetworników oprócz standardowego wyjścia analogowego posiada wyjście alarmowe typu "Open collector" przeznaczone do sterowania zewnętrznymi przekaźnikami. Alarm ustawiony jest na stały poziom 1500ppm.
Podział wersji:
- TV montaż naścienny
- TO kanałowy z poziomym poborem próbki powietrza

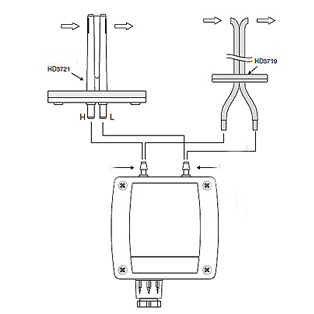

- TC naścienny przepływowy z króćcami do poboru próbki poprzez rurki oraz specjalnym elementem do poboru próbki w kanale
W wersji kanałowej i naściennej z poborem próbki poprzez zewnętrzne rurki min prędkość przepływu powietrza to 1m/s
W przypadku wrostu poziomu dwutlenku węgla w pomieszczeniach, może to świadczyć o nieodpowiedniej ilości świeżego powietrza dostarczanego do pomieszczenia. Niekontrolowany wzrost dwutlenku węgla może skutkować pogorszenie komfortu pracy pracowników w biurach. Przetworniki służą do monitorowania stopnia zanieczyszczenia powietrza w pomieszczeniu. Typowe aplikacje obejmują sprawdzanie stopnia zanieczyszczenia powietrza wewnątrz budynków zajmowanych przez ludzi (szkoły, szpitale, widownie, stołówki, itp.) a w zakładach pracy do optymalizacji komfortu pracy. Ta analiza pozwala na zarządzanie wentylacją (wymianą powietrza) aby osiągnąć dobrą jakość powietrza z przepisami ASHRAE i IMC oraz oszczędność energii.
OPIS

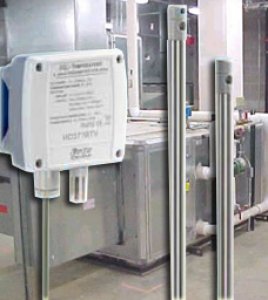

Nowe przetworniki poziomu CO2 firmy DeltaOhm
Model | Rodzaj wyjścia | Mierzone parametry | ||
4..20mA | 0...10V | CO2 | Temperatura | |
HD37BT... | ||||
HD37VBT... | ||||
HD377BT... | ||||
HD37V7BT... |
Dostępne wersje:
Model | Sonda | Zakres pomiaru CO2 |
...BTV | model naścienny | 0...2000ppm |
...BTV.1 | model naścienny | 0...5000ppm |
...BTO.1 | CO2model z wlotem poziomym wersja kanałowa stalowa AISI 304 L=115mm CO2/temperatura model z wlotem poziomym wersja kanałowa stalowa AISI 304 L=120mm |
0...2000ppm |
...BTO.11 | CO2model z wlotem poziomym wersja kanałowa stalowa AISI 304 L=115mm CO2/temperatura model z wlotem poziomym wersja kanałowa stalowa AISI 304 L=120mm |
0...5000ppm |
...BTO.2 | CO2model z wlotem poziomym wersja kanałowa stalowa AISI 304 L=315mm CO2/temperatura model z wlotem poziomym wersja kanałowa stalowa AISI 304 L=320mm |
0...2000ppm |
...BTO.21 | CO2model z wlotem poziomym wersja kanałowa stalowa AISI 304 L=315mm CO2/temperatura model z wlotem poziomym wersja kanałowa stalowa AISI 304 L=320mm |
0...5000ppm |
...BTC | Naścienny z przyłączem rurki pod pobór z kanału | 0...2000ppm |
...BTC.1 | Naścienny z przyłączem rurki pod pobór z kanału | 0...5000ppm |
Funkcje & Zalety
- Pomiar pomiar: stężenie CO2 (dwutlenek węgla)
- Stabilny i dokładny czujnik NDIR
- Niewielkie rozmiary
- Nowoczesna konstrukcja opartą o metodę NDIR (ang. non-dispersive infrared - metoda bezrozproszeniowa strumienia podczerwieni) - pomiar tłumienności promieniowania podczerwonego o określonej długości fali przepuszczanego przez mierzony gaz, które to tłumienie jest zależne od zawartości dwutlenku węgla w badanym gazie. Metoda NDIR zapewnia dokładny i stabilny wynik pomiaru oraz bezawaryjną pracę przez wiele lat
Applikacje
- Weryfikacja poprawności wykonanie instalacji HVAC
- Sprawdzenie poprawnej ilości wymian powietrza
- Pomiar jakości powietrza w pomieszczeniach
- Monitoring procesów przemysłowych
- Sprawdzanie warunków panujących w magazynach lub przechowywalniach
Czynniki szkodliwe:
Dopuszczalne stężenie czynników szkodliwych w pomieszczeniach przemysłowych określają normy dotyczące NDS (najwyższe dopuszczalne stężenie). Jednym ze sposobów sprawdzenia poprawności pracy instalacji wentylacyjnej jest zbadanie poziomu CO2. Za złą jakość powietrza przyjmuje się zawartość CO2 w powietrzu powyżej 0.1% czyli 1000ppm. Maksymalna zawartość CO2 w pomieszczeniach to poziom 1400ppm. Niebezpieczny poziom dla zdrowia to 2500ppm. Orientacyjna zawartość CO2 w mieście to poziom ok. 400ppm.
Stężenie CO2
|
Wpływ na człowieka
|
% objętości
|
|
0.033
|
powietrze w naturze
|
0.07
|
powietrze w wolnej przestrzeni w mieście
|
0.08
|
wzrastająca wrażliwość zapachowa
|
0.1
|
maksymalna dopuszczalna zawartość CO2
|
0.14
|
maksymalne dopuszczalne stężenie w pomieszczeniach biurowych
|
0.4
|
maksymalna wartość w izbie klasowej
|
0.5
|
NDS - 5000ppm, 9000mg/m3
|
2.0
|
fizjologiczna wartość krótkotrwale tolerowana
|
3 - 4
|
trudności z oddychaniem
|
6 - 8
|
zjawisko bezwładu
|
8 - 10
|
dawka śmiertelna przy długotrwałym wdychaniu
|
10
|
gaśnięcie świecy
|
UWAGA:
NDS (Najwyższe Dopuszczalne Stężenie) podawane jest mg/m3 poniżej prosty sposób przeliczenia CO2 na procenty objętościowe przy temperaturze 20oC: Wzór przeliczeniowy: X [ppm] = (24.04 / 44) * Y [ mg /m3 ] gdzie Y to stężenie w mg/m3 Odp NDS dla CO2 = 9000mg/m3 odpowiada 4917ppm przy temperaturze 20oC Zgodnie z normą dotyczącą wentylacji budynków niemieszkalnych - Wymagania dotyczące właściwości instalacji wentylacji i klimatyzacji nr PN-EN 13779 wprowadzono klasyfikację pomieszczeń w zależności od poziomu CO2 : |
|||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||
DANE TECHNICZNE | |||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||

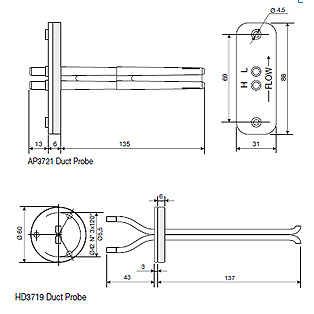

Sondy do pobru próbek powietrza z kanału (min. prędkość powietrza 1m/s) |
Pliki do pobrania:
Karta katalogowa w formacie Adobe Acrobat (pdf) |
