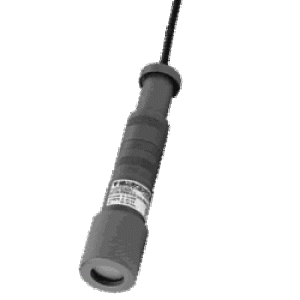

Zanurzeniowe przetworniki poziomu LMK858 są przeznaczone do ciągłego pomiaru poziomu mediów agresywnych. Dzięki zastosowaniu pojemnościowego czujnika ciśnienia uzyskano bardzo dobre właściwości pomiarowe. Możliwe jest jego zastosowanie w cieczach o zwiększonej lepkości takich jak ścieki z uwagi na odkrytą membranę separującą.
Konserwację urządzenia ułatwia modułowa budowa - głowica może być odłączona od kabla dzięki zastosowaniu specjalnego złącza. Ułatwia to jej wymianę w razie awarii lub przeprowadzania czynności konserwacyjnych.
Preferowanymi obszarami zastosowania są:
- pomiary poziomu w zbiornikach otwartych o niewielkim wypełnieniu
- pomiary poziomu lub głębokości w studniach i wodach otwartych
- pomiary poziomu wód gruntowych
- zakłady uzdatniania wody i neutralizacji ścieków
- przemysł chemiczny i farmaceutyczny
ZAKRESY POMIAROWE
Ciśnienie względne [bar] | 0.04 | 0.06 | 0.1 | 0.16 | 0.25 | 0..0.4 | 0..0.6 | 0..1.0 | 0..1.6 | 0..2.5 | 0..4 | 0..6 | 0..10 |
Poziom [m] | 0..0.4 | 0..0.6 | 0..1 | 0..1.6 | 0..2.5 | 0..4 | 0..6 | 0..10 | 0..16 | 0...25 | 0..40 | 0..60 | 0..100 |
Przeciążenie Pmax [bar] | 1 | 1 | 2 | 2 | 4 | 4 | 4 | 7 | 7 | 15 | 25 | 25 | 40 |
SYGNAŁ WYJŚCIOWY / ZASILANIE
Standardowo: system 2-przewodowy | Prądowy: 4...20mA / Vs=9...36V |
PARAMETRY
Dokładność wg IEC 60770 - nieliniowość, histereza, powtarzalność: | standard: ≤ ±0.35% zakresu opcja: ≤ ±0.25% zakresu |
Dopuszczalne obciążenie wyjścia | [ Vs - Vsmin] / 0.02 |
Wpływ obciążenia i zasilania | Zasilanie: ≤ ±0.05% / 10 V Obciązenie: ≤ ±0.05% / kOhm |
Stabilność | < ±0.1% zakresu/rok |
EFEKTY TERMICZNE
Dryft | ±0.1% zakresu/10K |
W zakresie kompensacji | 0...70 °C |
ZABEZPIECZENIA ELEKTRYCZNE
Zabezpieczenie przed odwrotną polaryzacją zasilania | Brak uszkodzenia, brak działania |
Kompatybilność elektromagnetyczna | Zgodna z EN 61326 |
DOPUSZCZALNE TEMPERATURY
Medium | 0...50 °C |
Przechowywanie | -10...+50 °C |
PRZYŁĄCZA ELEKTRYCZNE
Kabel z izolacją zewnętrzną | PCV (szary) PUR (czarny) FEP (czarny) |
Ochrona kabla | Standardowo: brak Opcjonalnie: przygotowanie do montażu ochronnej rury PCV o średnicy 25mm |
MATERIAŁY
Obudowa | Szary PCV |
Membrana separująca | Standard: ceramika 99.6% Al2O3 Opcja: ceramika 99.9% Al2O3 (do 1 bar) |
Uszczelnienie | Viton (FKM) |
Izolacja kabla | PCV / PUR / FEP |
RÓŻNE
Pobór prądu | |
Masa | ca. 400 g (bez kabla) |
Stopień ochrony | IP68 |
