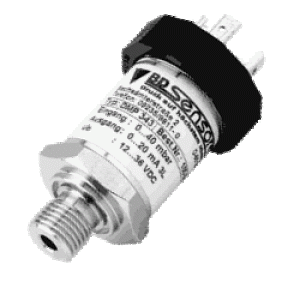

OPIS
DMP 343 jest przetwornikiem przeznaczonym do pomiarów bardzo niskich ciśnień (począwszy od zakresu 6mbar/600Pa). Dopuszczalnymi mediami są gazy, powietrze oraz nieagresywne, czyste ciecze o niskiej lepkości.
Podstawowym elementem składowym jest czujnik krzemowy DSP400 montowany na podłożu ceramicznym, odznaczający się dobrymi własnościami cieplnymi oraz stabilnością czasową.
Zastosowania obejmują:
- Sterowanie procesami
- Systemy pneumatyczne
- Wentylacja i klimatyzacja
- Technika filtracyjna
- Systemy komputerowe i peryferyjne
ZAKRESY POMIAROWE
Ciśnienie względne [mbar] |
0..6 |
0..10 |
0..16 |
0..25 |
0..40 |
0..60 |
0..100 |
Przeciążenie Pmax [mbar] |
125 |
125 |
125 |
125 |
125 |
125 |
350 |
SYGNAŁ WYJŚCIOWY / ZASILANIE
Standardowo: system 2-przewodowy |
Prądowy: 4...20mA / Vs=12...36V (Ex: Vs=14...28V) |
Opcjonalnie: 3-przewodowy |
Prądowy: 0...20mA / Vs=14...36V |
Napięciowy: 0...10V / Vs=14...36V |
PARAMETRY
Dokładność wg IEC 60770 - nieliniowość, histereza, powtarzalność: |
standardowo: ≤ ±0.5% zakresu |
zakresy ≤ 10mbar: ≤ ±1% zakresu |
Dopuszczalne obciążenie wyjścia |
Prądowe 2-przewodowe: [ Vs - Vsmin] / 0.02 |
Prądowe 3-przewodowe: >500Ohm |
Napięciowe 3-przewodowe : >10kOhm |
Wpływ obciążenia i zasilania |
Zasilanie: ≤ ±0.05% / 10 V Obciązenie: ≤ ±0.05% / kOhm |
Stabilność długoczasowa |
≤ ±0.2% zakresu / rok |
EFEKTY TERMICZNE
Zakres pomiarowy |
-100..0mbar |
≤ 10mbar |
≤ 40mbar |
>40mbar |
Dryft zera i zakresu [± %zakresu] |
< 0.75% |
< 1.5% |
< 1% |
< 0.75% |
Dryft środka [± %zakresu] |
±0.08% /10K |
±0.15% /10K |
±0.12% /10K |
±0.08% /10K |
Zakres kompensacji |
0...60 °C |
ZABEZPIECZENIA ELEKTRYCZNE
Rezystancja izolacji |
>100 MOhm |
Zabezpieczenie przeciwzwarciowe |
Długotrwałe |
Zabezpieczenie przed odwrotną polaryzacją zasilania |
Brak uszkodzenia, brak działania |
Kompatybilność elektromagnetyczna |
Zgodna z EN 61326 |
Opcjonalne zabezpieczenie EEx DX3-DMP341 |
Tylko 4...20mA, II 1G EExia IIC T4, Ui = 28 V, Ii = 93 mA, Pi = 660 mW |
DOPUSZCZALNE TEMPERATURY
Medium |
-25...+90 °C |
Przetwornik |
-25...+85 °C |
Przechowywanie |
-40...+125 °C |
ODPORNOŚĆ MECHANICZNA
Wibracje |
10g RMS (20...2000Hz) |
Udary |
100g/11ms |
PRZYŁĄCZA ELEKTRYCZNE
Standard IP 65 |
przyłącze męskie i przyłącze żeńskie DIN 43650 |
Opcja IP 67 |
Binder seria 723 (5-Pin) / M12x1 (4-pin) / dławik kablowy + 2m kabla / obudowa polowa |
Opcja IP 68 |
Buccaneer (4-pin) |
Inne |
na życzenie |
PRZYŁĄCZE MECHANICZNE
Standard |
G 1/2 " DIN 3852 |
Opcja |
G 1/2 " EN 837 / G 1/4 " DIN 3852 / G 1/4 " EN 837 |
Inne |
na życzenie |
MATERIAŁY
Przyłącze mechaniczne |
Stal kwasoodporna 1.4571 (316Ti) |
Obudowa |
Stal kwasoodporna 1.4301 (304) |
Czujnik |
Stal kwasoodporna 1.4305 (303), RTV, ceramika Al2O3, krzem |
Uszczelnienie |
Standard: Viton (FKM) |
RÓŻNE
Pobór prądu |
przy wyjściu prądowym przy wyjściu napięciowym |
Masa |
ca. 140 g |
Pozycja pracy |
każda |
Czas pracy |
> 100 x 106 Cykli |
